Se l’inverter si trova nella condizione di funzionamento “Monitoraggio della rete”, viene rilevata solo la resistenza di
isolamento dal generatore FV all’inverter.

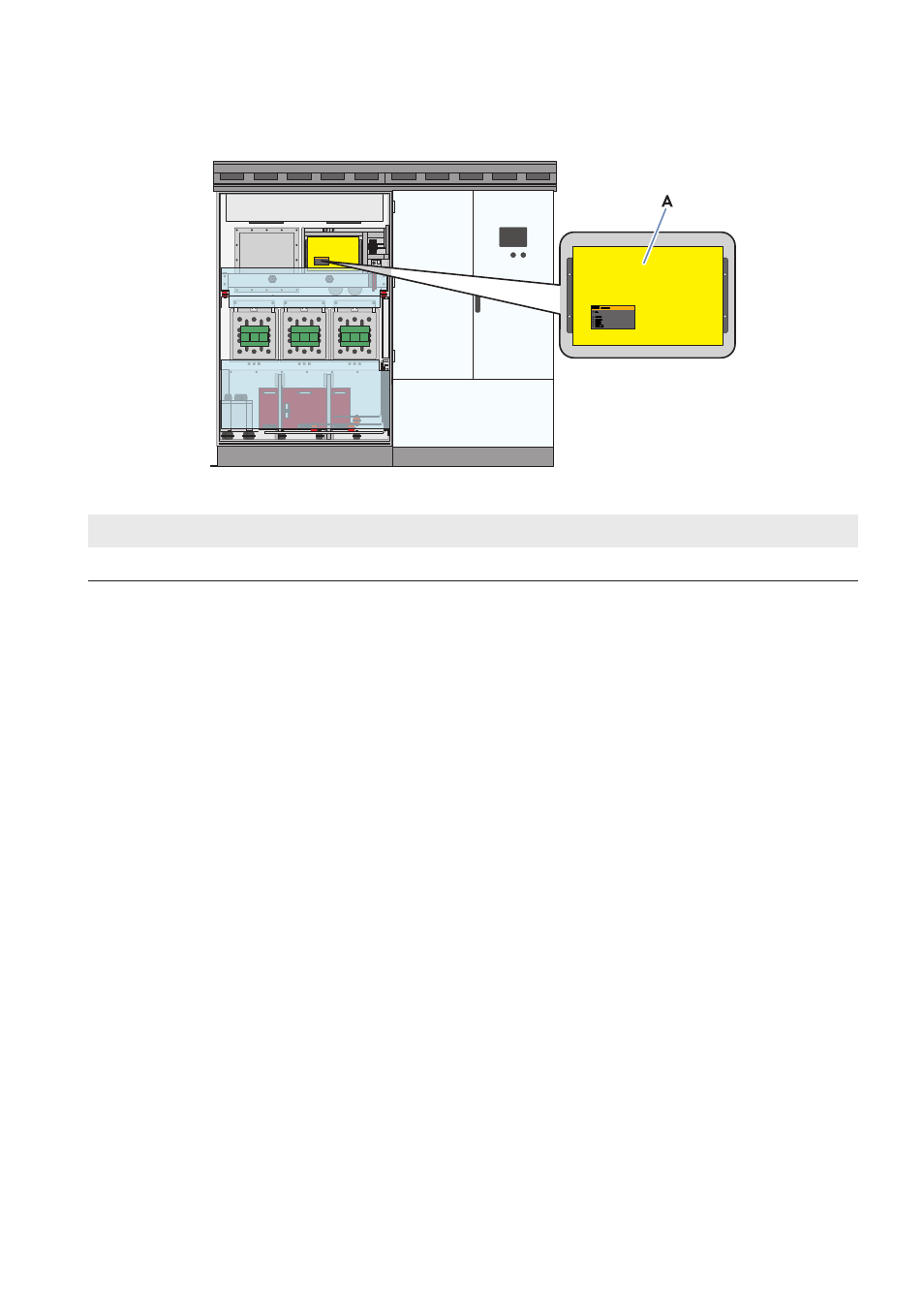

Figura 19: Dispositivo di monitoraggio dell’isolamento
Posizione Denominazione
A Dispositivo di monitoraggio dell’isolamento
Nel dispositivo di monitoraggio dell’isolamento sono integrati un circuito di misura e un relè con contatto di
commutazione.
Il monitoraggio dell’isolamento viene collegato fra la tensione FV e il conduttore di protezione. I contatti del relè sono
posizionati sulla morsettiera del cliente e possono essere utilizzati per comandare una spia di segnalazione o un
segnale acustico. I dati caratteristici del relè sono riportati nello schema elettrico.
Se la resistenza di isolamento scende sotto la soglia di allarme definita nel parametro RisoCtlWarn, il circuito di
misura si chiude e il LED ALARM1 sul dispositivo di monitoraggio dell’isolamento si accende. L’inverter emette il
messaggio di errore 3601 – Avvertenza errore di isolamento. Parallelamente il dispositivo di monitoraggio
dell’isolamento attiva il relè con contatto di commutazione. Tale relè è integrato nell’inverter.
Se la resistenza di isolamento scende sotto la soglia di errore (1 kΩ) si ha un errore di isolamento e i LED ALARM1 e
ALARM2 sul dispositivo di monitoraggio dell’isolamento si accendono. Il comportamento dell’inverter in questo caso
può essere impostato tramite parametri.
• Se si imposta il parametro IsoErrIgn su Off, quando si scende sotto alla soglia di errore il circuito di misura
genera un’anomalia, l’inverter si disattiva e viene visualizzato il messaggio di errore 3501 ‒ Insulation failure. I
LED ALARM1 e ALARM2 si accendono.
• Se si imposta il parametro IsoErrIgn su On, quando si scende sotto alla soglia di errore, il messaggio di errore
del circuito di misura viene ignorato. L’inverter continua a immettere in rete e viene visualizzato il messaggio di
errore 3504 ‒ Insulation failure ignored.
• Se si imposta il parametro IsoErrIgn su Run, quando si scende sotto alla soglia di errore, il messaggio di errore
del circuito di misura viene ignorato solo in modalità immissione in rete. In modalità immissione in rete l’inverter
continua a immettere in rete e visualizza il messaggio di errore 3504 ‒ Insulation failure ignored.
Se si scende al di sotto della soglia di errore in un’altra condizione di funzionamento, l’errore non viene ignorato
e l’inverter non passa in modalità immissione in rete. Il touchscreen visualizza il messaggio di errore 3501 ‒
Insulation failure. I LED ALARM1 e ALARM2 si accendono.
