• Dispersione verso terra di un polo privo di messa a terra
Se si verifica una dispersione verso terra su un polo del generatore FV privo di messa a terra, tale polo non è
generalmente definito e la corrente di guasto raggiunge il polo messo a terra. La corrente di guasto fluisce
attraverso il monitoraggio della dispersione verso terra, ad es. GFDI, attivandolo.
• Dispersione verso terra di un polo messo a terra
Una dispersione verso terra sul polo del generatore FV messo a terra esclude il monitoraggio della dispersione
verso terra. La dispersione verso terra sul polo messo a terra non può essere rilevata in modo affidabile. Se sul
polo messo a terra si verifica una dispersione verso terra senza che sia rilevata, sussiste un rischio per la
sicurezza. Un ulteriore errore di dispersione verso terra sul polo messo a terra produce correnti di guasto elevate
che non vengono interrotte dal monitoraggio della dispersione verso terra.
Monitoraggio delle correnti di guasto in sistemi messi a terra
Per garantire il funzionamento del monitoraggio della dispersione verso terra in sistemi messi a terra, verificare
regolarmente l’isolamento del generatore FV. Di conseguenza per sistemi messi a terra si consiglia di utilizzare
anche un dispositivo di monitoraggio dell’isolamento. Ciò consente di controllare regolarmente l’isolamento.
In generatori FV privi di messa a terra
Un dispositivo di monitoraggio dell’isolamento calcola costantemente la resistenza di isolamento mediante una
procedura di misura attiva. Non appena la resistenza di isolamento supera il limite di allarme impostato nel dispositivo
di monitoraggio dell’isolamento, il touchscreen visualizza un messaggio relativo all’isolamento. Ciò consente di
mettere in atto misure prima che si verifichino degli errori, come ad es. pericolo per le persone a causa di correnti di
perdita o malfunzionamento dell’impianto. Se la resistenza di isolamento eccede il limite di allarme impostato, la
centrale FV può disattivarsi. La disattivazione in caso di errore può essere attivata o disattivata con il parametro
IsoErrIgn.
10.2.3.2 GFDI
A seconda di quanto ordinato, il monitoraggio della dispersione verso terra nell’inverter avviene mediante Ground
Fault Detection Interruption (GFDI). Ciò prevede la messa a terra di un polo del generatore FV. Come GFDI viene
utilizzato un interruttore automatico ad alta potenza con corrente di intervento regolabile con caratteristica K. Il GFDI
è integrato nell’inverter e collegato fra la guida collettrice d’ingresso e la guida di messa a terra.

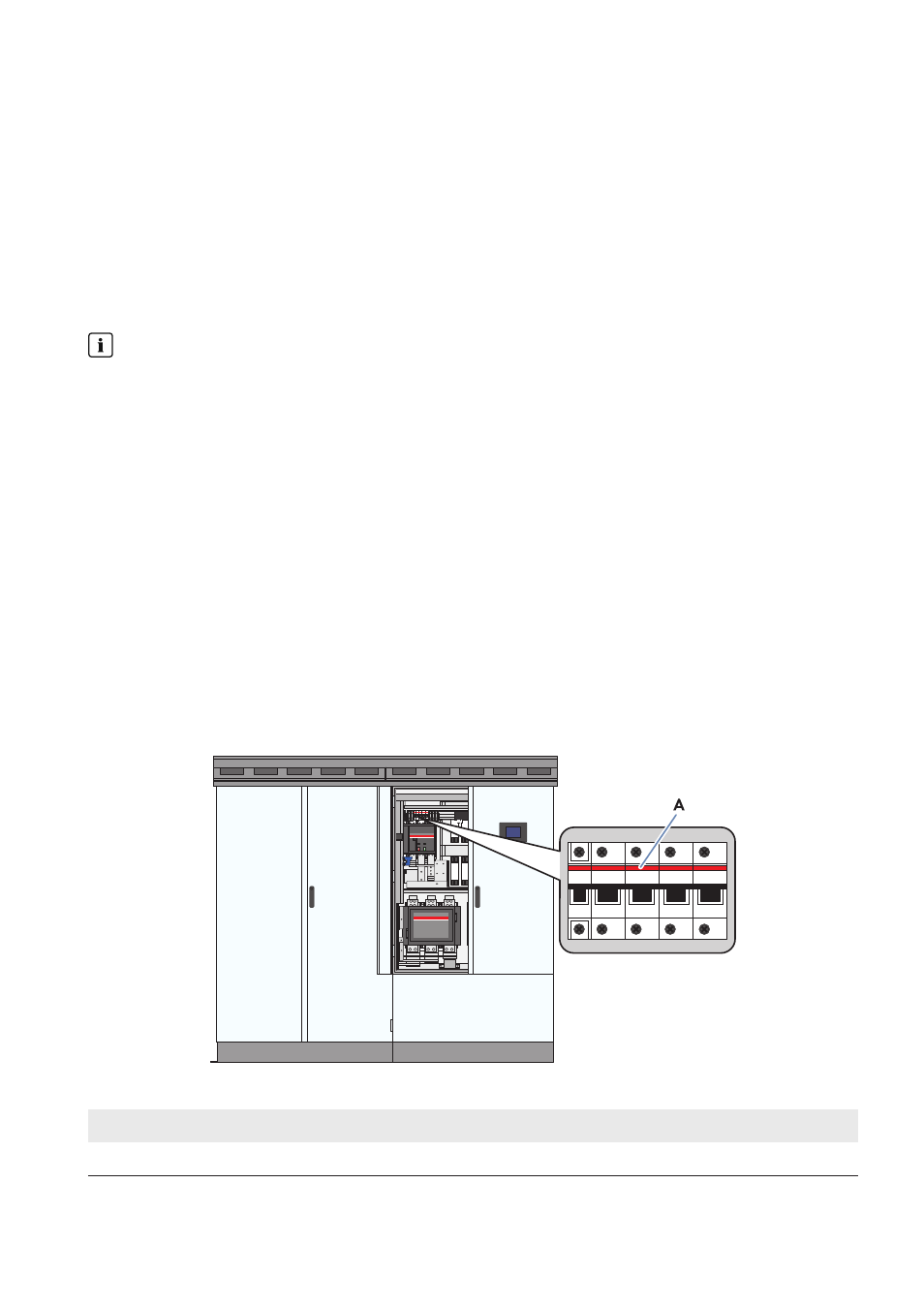

Figura 17: GFDI
Posizione Denominazione
A GFDI
