44 SMC9-11TLRP-IA-it-51 Istruzioni per l’installazione
6 Collegamento elettrico SMA Solar Technology AG
Il collegamento del sistema di connessione SMA Power Balancer richiede uno speciale cavo a Y, che
non fa parte della fornitura standard. Il cavo a Y può essere ordinato a SMA Solar Technology AG
(Veda Capitolo 13 „Accessori”, Pagina 93).
Il cavo a Y è progettato per distanze di massimo 2 m fra 2 inverter; in caso di distanze maggiori fra
gli apparecchi è necessario allungarlo.
Requisiti della prolunga:
☐ Lunghezza massima del cavo: 300 m.
☐ Prolunga per interni: Li2YCY 1 x 2 x 0,25 mm², schermato, flessibile, isolato, coppia ritorta
☐ Prolunga per esterni: Li2YCYv 1 x 2 x 0,25 mm², schermato, flessibile, isolato, coppia ritorta
Requisiti:
☐ Ciascun inverter deve essere allacciato a un conduttore esterno L1, L2 o L3 della rete pubblica
(per informazioni sul collegamento alla rete trifase, v. l’informazione tecnica “Allacciamento
alla rete trifase” sul sito www.SMA-Solar.com).
☐ Tutti e 3 gli inverter devono essere dotati del sistema di connessione SMA Power Balancer.
Consiglio: se un inverter non è equipaggiato con un sistema di connessione
SMA Power Balancer è possibile ordinare un kit di aggiornamento (Veda Capitolo 13
„Accessori”, Pagina 93).
☐ Deve essere disponibile il cavo a Y per il sistema di connessione SMA Power Balancer.
1. Togliere la tensione all’inverter (Veda Capitolo 9).
2. Per prolungare il cavo a Y:
• Tagliare al centro il cavo a Y.
• Collegare conduttori e schermatura 1:1 con la prolunga all’interno di una cassetta di
derivazione, tenendo conto della lunghezza massima dei cavi, pari a 300 m.
6.5 Collegamento di SMA Power Balancer

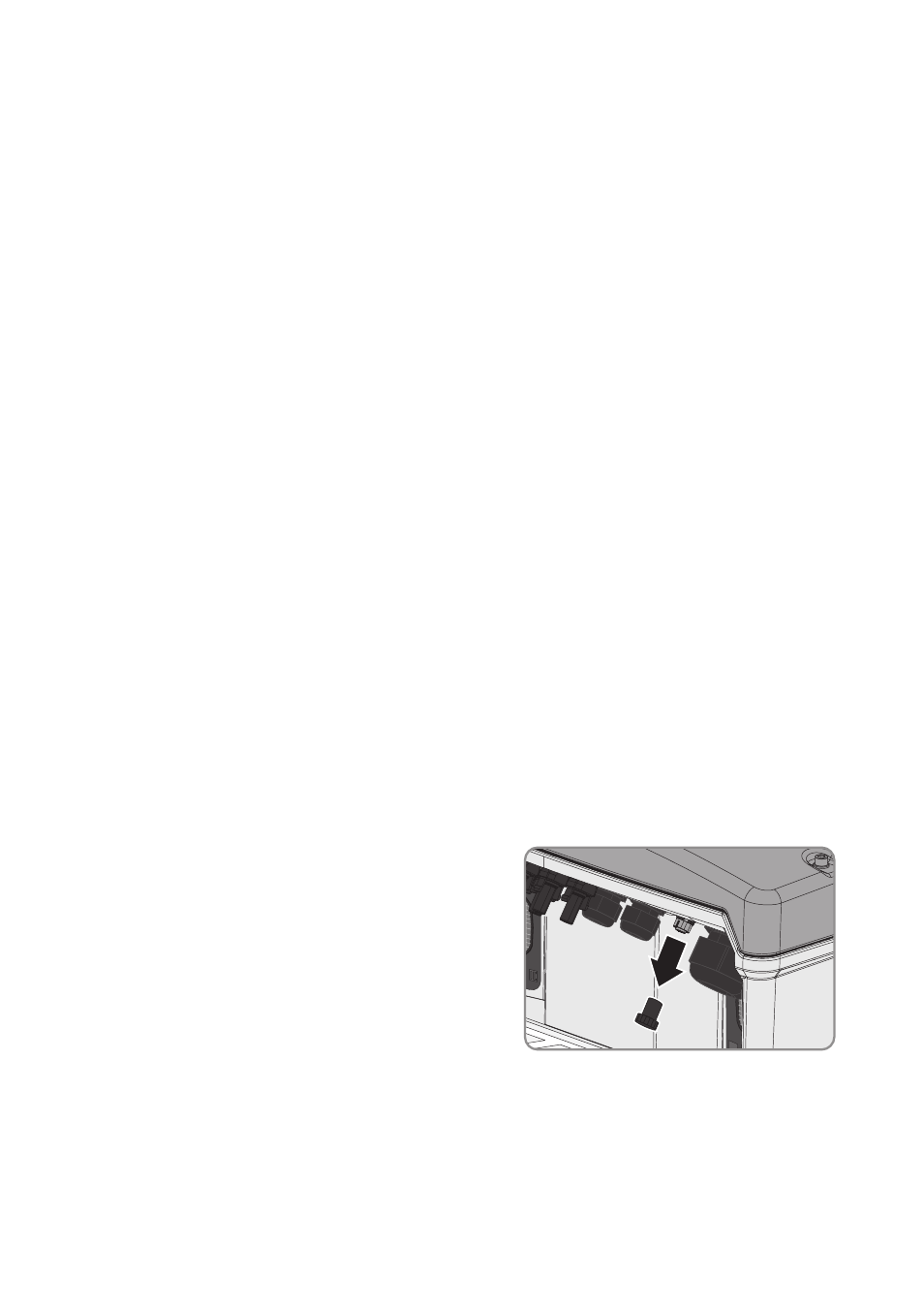

3. Rimuovere il tappo a vite dalla presa di ogni
inverter.
