32 SMC9-11TLRP-IA-it-51 Istruzioni per l’installazione
6 Collegamento elettrico SMA Solar Technology AG
6.2 Panoramica dell’area riservata ai collegamenti
6.2.1 Vista dal basso

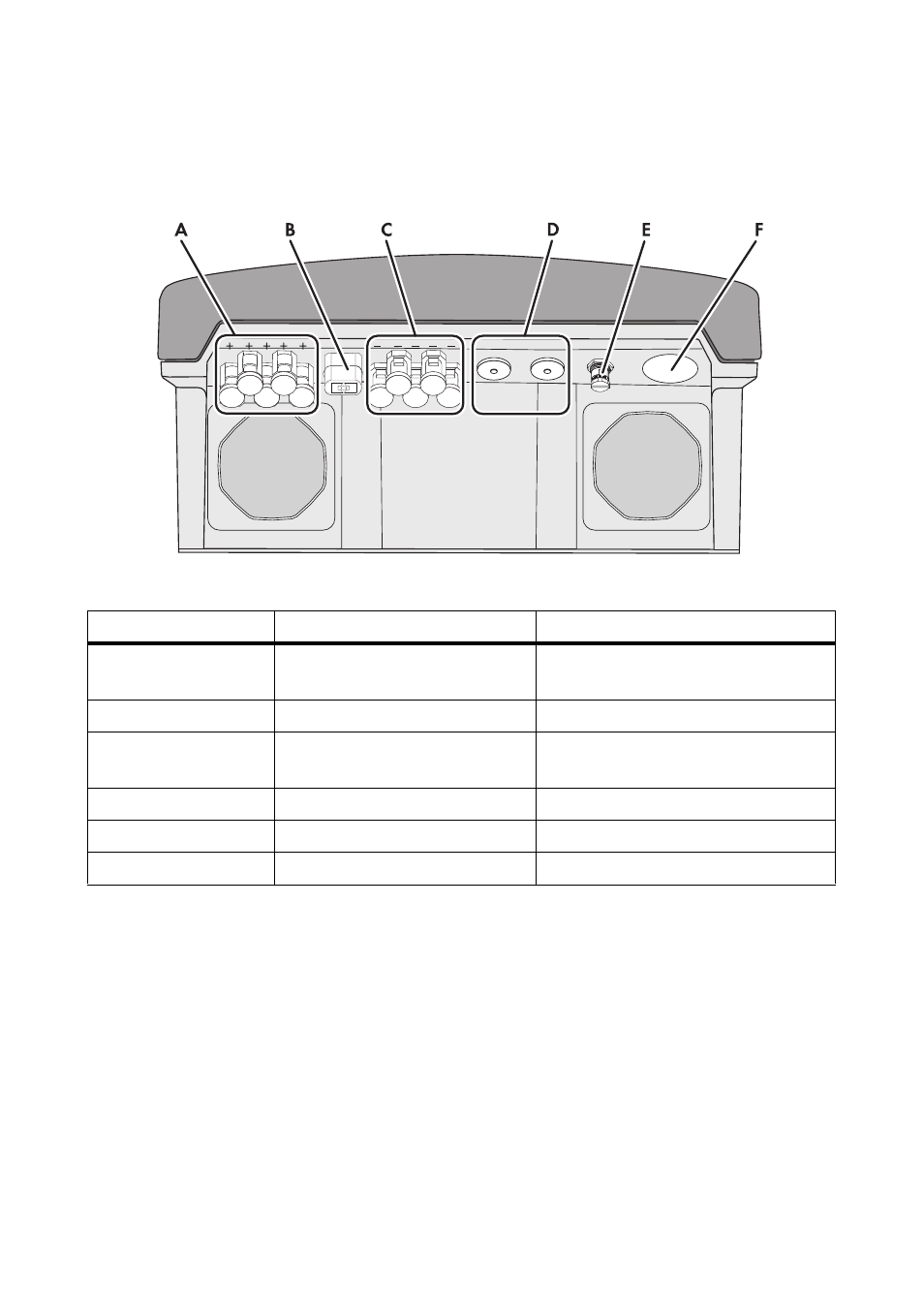

Figura 11: Punti di collegamento e aperture sul fondo dell’inverter
Posizione Denominazione Significato
A Connettore a spina CC positivo
con tappo cieco Collegamento del cavo CC positivo
B Presa Collegamento di ESS
C Connettore a spina CC negativo
con tappo cieco Collegamento del cavo CC negativo
D Apertura Passaggio del cavo dati
E Presa Collegamento di SMA Power Balancer
F Apertura Passaggio del cavo CA
