36 SMC9-11TLRP-IA-it-51 Istruzioni per l’installazione
6 Collegamento elettrico SMA Solar Technology AG
Requisiti:
☐ Il display deve essere configurato sulla lingua desiderata (Veda Capitolo 7.4 „Modifica della
lingua del display”, Pagina 50).
☐ Devono essere soddisfatte le condizioni di collegamento del gestore della rete.
☐ La tensione di rete deve rientrare nel range consentito. Il preciso range di funzionamento
dell’inverter è stabilito nei parametri di funzionamento (v. la descrizione tecnica “Parametri di
funzionamento” sul sito www.SMA-Solar.com).
1. Disinserire l’interruttore automatico e assicurarlo contro il reinserimento involontario.
2. Allentare tutte le viti e le rondelle del coperchio dell’involucro e rimuoverlo.
3. Rimuovere il nastro adesivo dall’apertura per il cavo CA.
4. Applicare il pressacavo con controdado sull’apertura prevista per il cavo CA.
5. Rimuovere la guaina isolante dal cavo CA.
6. Accorciare L e N di 5 mm.
7. Rimuovere la guaina isolante di L, N e PE rispettivamente di 18 mm.
8. Introdurre il cavo CA nell’inverter attraverso il pressacavo. Se necessario, allentare leggermente
il dado girello del pressacavo.
9. Allacciare il cavo CA con un cacciavite all’apposita morsettiera:
• Collegare PE al morsetto PE.
• Collegare N al morsetto N.
• Collegare L al morsetto L.
10. Chiudere l’inverter e mettere a terra il coperchio dell’involucro:
6.3.2 Collegamento dell’inverter alla rete pubblica

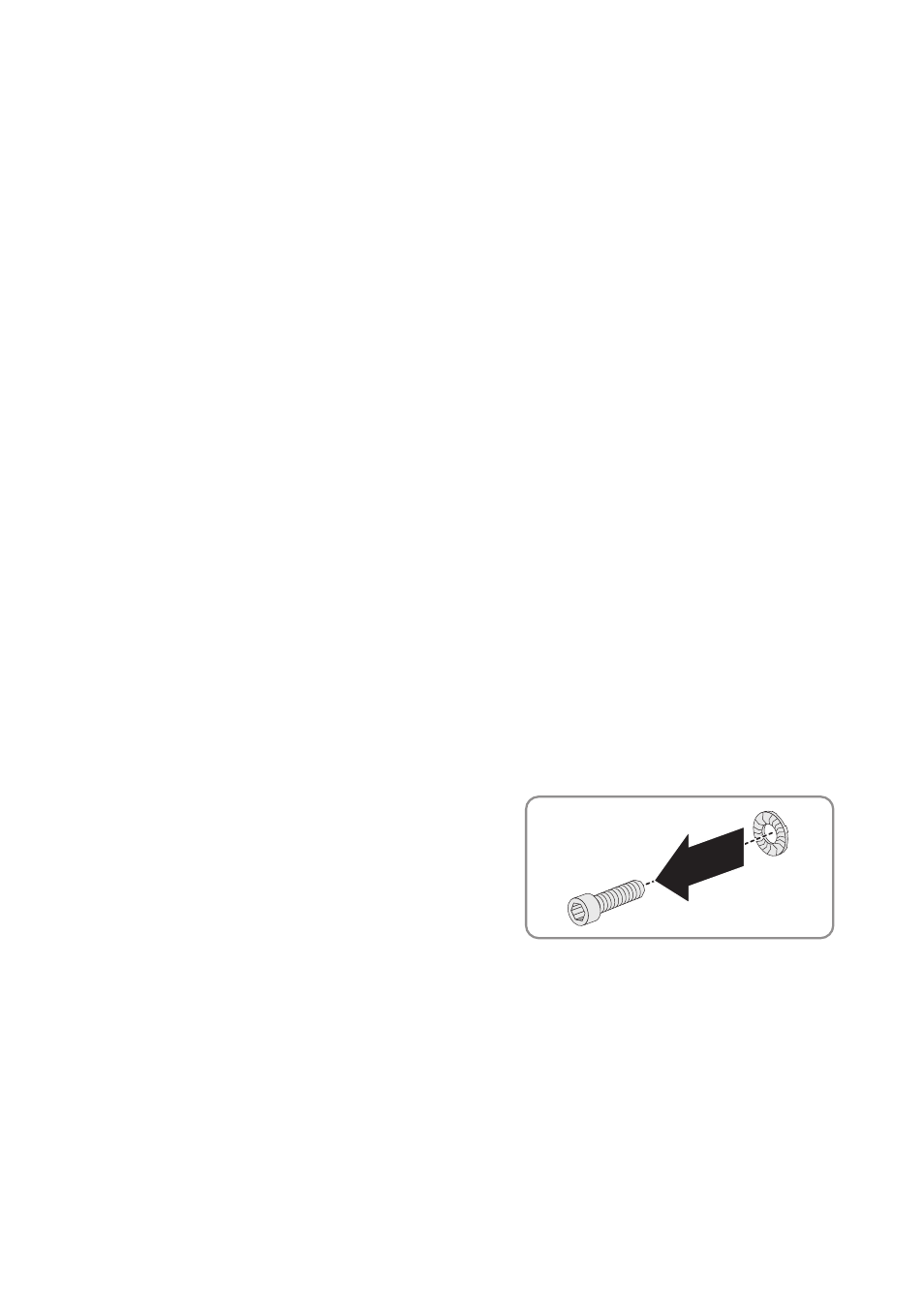

• Inserire 1 rondella elastica conica su ciascuna
vite. Il lato rigato della rondella deve puntare
verso la testa della vite.
