20 SMC9-11TLRP-IA-it-51 Istruzioni per l’installazione
4 Descrizione del prodotto SMA Solar Technology AG
Aufgabe_ESS
Assieme ai connettori a spina CC, ESS costituisce un sezionatore di carico CC.
Esistono 2 tipi di ESS, che differiscono per la struttura della spina ma funzionano in maniera identica.
Funktion_ESS
Se inserito, ESS crea un collegamento conduttivo fra generatore FV e inverter. Estraendolo il circuito
CC viene interrotto e se si staccano tutti i connettori a spina CC il generatore FV è completamente
sconnesso dall’inverter.
4.4 Electronic Solar Switch (ESS)

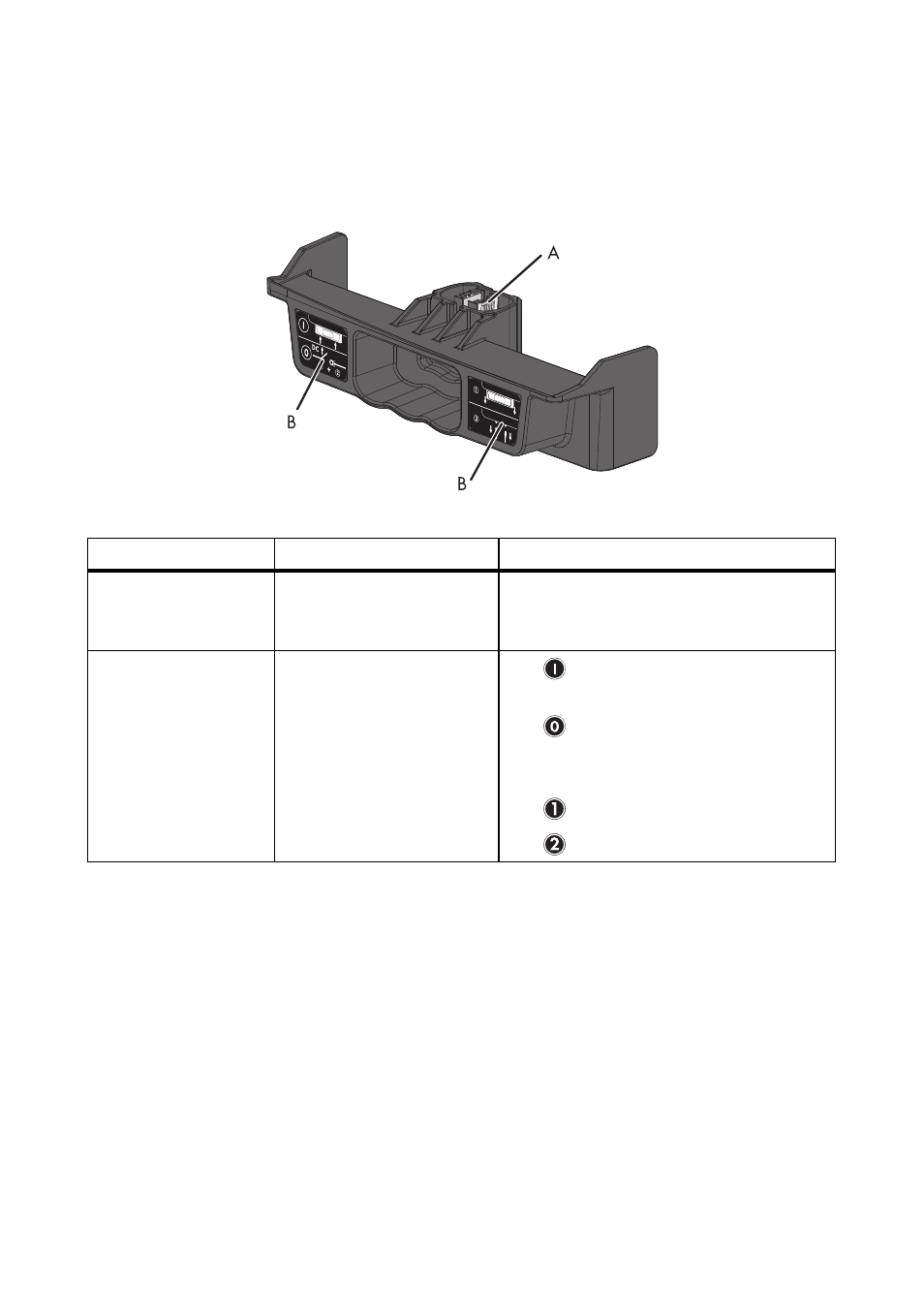

Figura 6: Esempio di struttura di ESS con linguette metalliche visibili.
Posizione Denominazione Significato
A Connettore A seconda del tipo di ESS, le linguette
metalliche della spina possono essere a
vista o inserite in un involucro di plastica.
B Adesivo • Quando il sezionatore ESS è
inserito, il circuito CC è chiuso.
• Per interrompere il circuito CC,
eseguire in sequenza quanto descritto
ai punti 1 e 2.
• Rimuovere il sezionatore ESS.
• Estrarre tutti i connettori a spina CC.
