Istruzioni per l’installazione SMC9-11TLRP-IA-it-51 39
SMA Solar Technology AG 6 Collegamento elettrico
Requisiti dei cavi:
Il cavo deve essere di tipo PV1-F, UL-ZKLA o USE2 e soddisfare le seguenti caratteristiche:
☐ Diametro esterno: 5 mm ... 8 mm
☐ Sezione del conduttore: 2,5 mm² … 6 mm²
☐ Numero dei conduttori: almeno 7
☐ Tensione nominale: almeno 1 000 V
Predisporre tutti i connettori a spina CC secondo la seguente procedura.
1. Rimuovere la guaina isolante dal cavo per 12 mm.
6.4.2 Preparazione dei connettori a spina CC

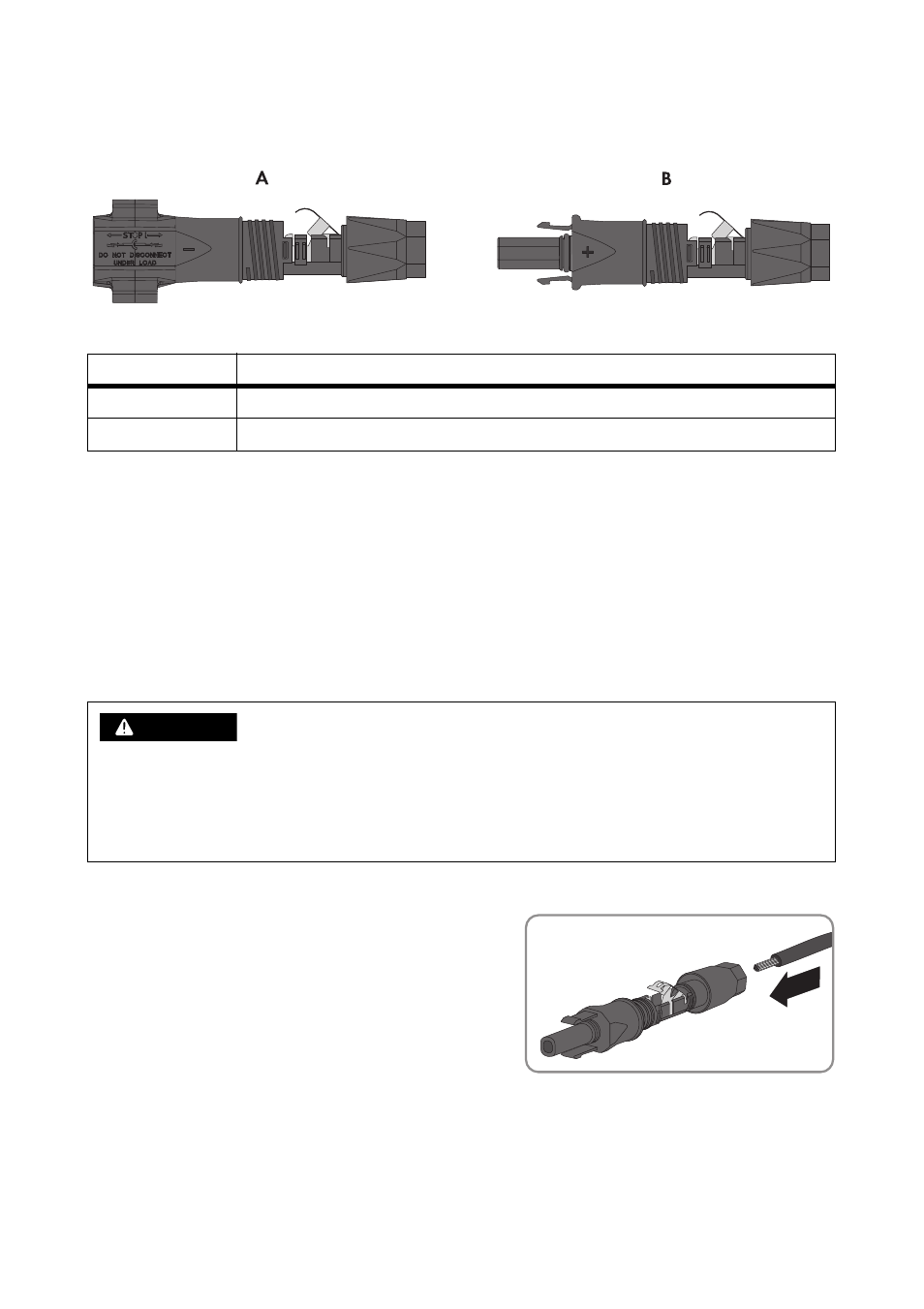

Figura 13: Connettore a spina CC
Posizione Denominazione
A Connettore a spina CC negativo
B Connettore a spina CC positivo
Scossa elettrica dovuta a tensioni elevate
Con luce incidente, il generatore FV produce una pericolosa tensione CC sui conduttori CC. Il
contatto con i conduttori CC può causare scosse elettriche potenzialmente letali.
• Non toccare i conduttori CC.
2. Introdurre il cavo spelato fino in fondo nel
connettore a spina CC, accertandosi che il cavo
stesso e il connettore CC presentino la stessa
polarità.
