Istruzioni per l’installazione SMC9-11TLRP-IA-it-51 33
SMA Solar Technology AG 6 Collegamento elettrico
6.2.2 Vista interna

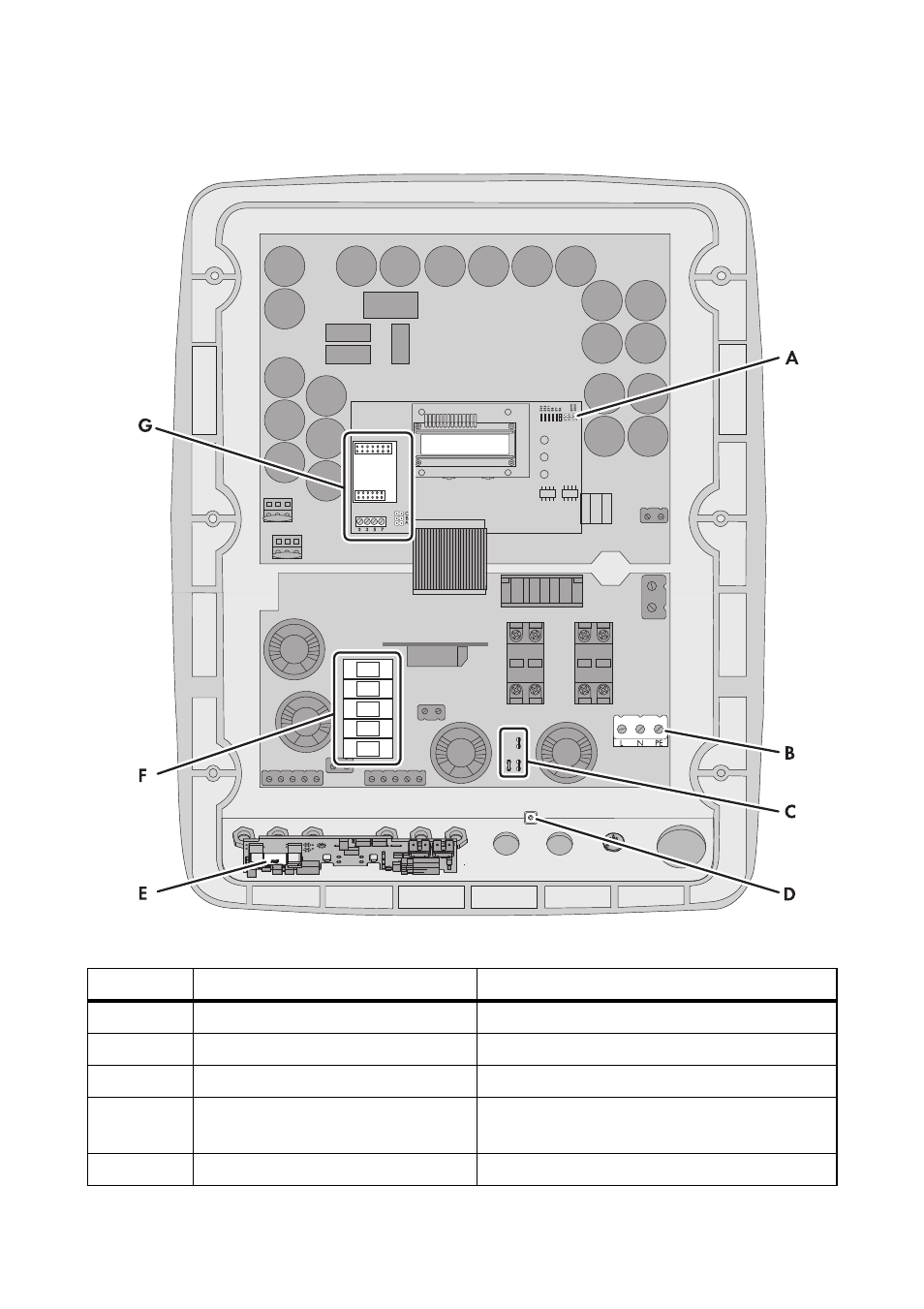

Figura 12: Componenti e punti di collegamento all’interno dell’inverter
Posizione Denominazione Significato
A Slot ponticello Verifica delle ventole
B Morsetto Cavo CA
C Connettore maschio piatto Messa a terra della schermatura del cavo dati
D Dispositivo di avvitamento della
staffa di fissaggio per cavi schermati Messa a terra della schermatura del cavo dati
E Fusibile Per ESS
