Istruzioni per l’installazione SMC9-11TLRP-IA-it-51 19
SMA Solar Technology AG 4 Descrizione del prodotto
Il display e i LED dell’inverter, posti sul coperchio dell’involucro, segnalano la condizione di
funzionamento dell’inverter stesso.
Il display visualizza gli attuali dati di funzionamento dell’inverter (ad es. stato, potenza, tensione
d’ingresso), nonché gli errori o i guasti (Veda Capitolo 10.2 „Messaggi sul display”, Pagina 59).
I LED segnalano la condizione di funzionamento e chiariscono i messaggi sul display tramite diversi
codici di lampeggiamento (Veda Capitolo 10.1 „Segnali LED”, Pagina 57).
Marchio d’omologazione
coreano L’inverter soddisfa i requisiti previsti dalle
vigenti direttive coreane.
Marchio d’omologazione
cinese L’inverter soddisfa i requisiti previsti dalle
vigenti direttive cinesi.
4.3 Display e LED

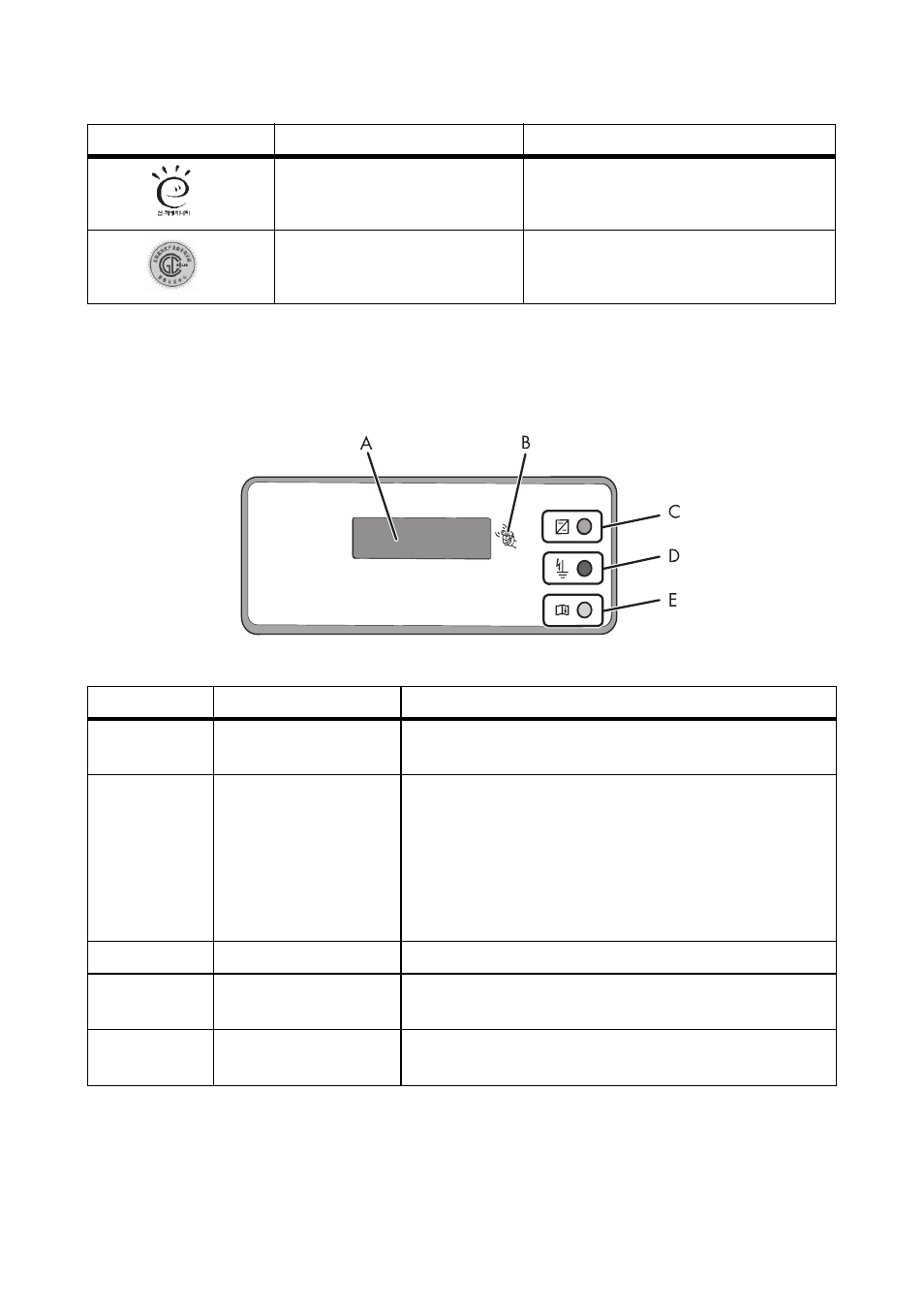

Figura 5: Struttura del campo di visualizzazione
Posizione Denominazione Spiegazione
A Display Display di testo a cristalli liquidi a due righe per la
visualizzazione dei dati di funzionamento
B Simbolo del tocco Il display può essere comandato con un tocco delle dita.
• 1 tocco: si attiva l’illuminazione del display o si
passa al messaggio successivo.
• 2 tocchi consecutivi: l’inverter visualizza i messaggi
della fase di avvio.
Dopo 2 minuti l’illuminazione si spegne automaticamente.
C LED verde Segnala la condizione di funzionamento dell’inverter.
D LED rosso Segnala una dispersione verso terra oppure il guasto di
un varistore o di un fusibile di stringa.
E LED giallo Segnala un errore o un’anomalia. Per eliminare l’errore o
l’anomalia, leggere le istruzioni.
Simbolo Denominazione Significato
