3.1 Pr
incipi f
ondamentali
Sistema di riferimento sulle fresatrici
Nella lavorazione di un pezzo su una fresatrice ci si riferisce

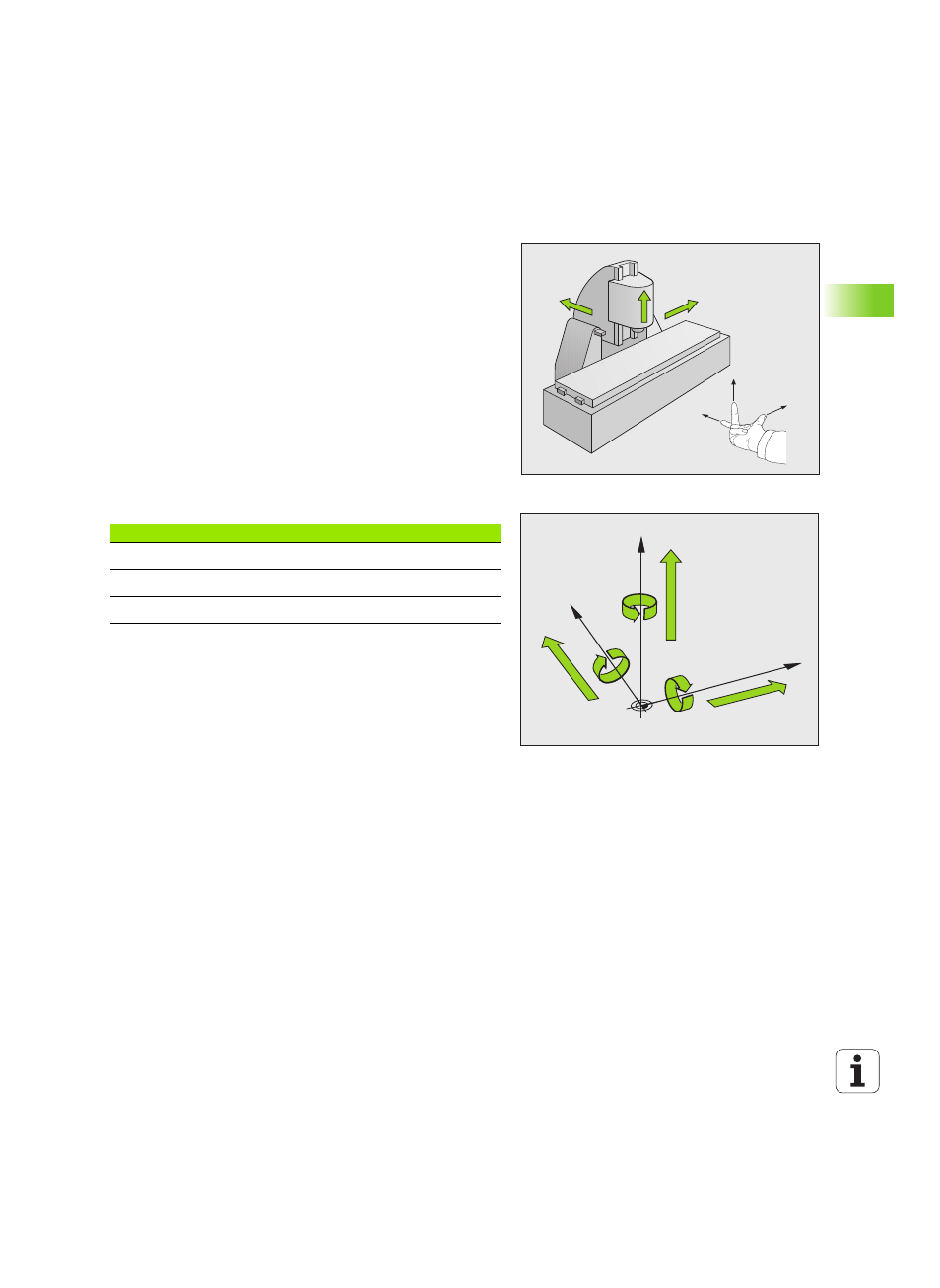

generalmente al sistema di coordinate ortogonali. La figura a destra
illustra l'assegnazione del sistema di coordinate ortogonali agli assi
della macchina. La "regola delle tre dita della mano destra" serve da
supporto: quando il dito medio è diretto nel senso dell'asse utensile,
esso indica la direzione Z+, il pollice la direzione X+ e l'indice la
direzione Y+.
Il TNC 640 è in grado di controllare a richiesta fino a 18 assi. Oltre agli
assi principali X, Y e Z ci sono gli assi ausiliari U, V e W, paralleli ai primi.
Gli assi rotativi vengono chiamati A, B e C. La figura in basso illustra
l'assegnazione degli assi ausiliari e degli assi rotativi agli assi principali.
Denominazione degli assi su fresatrici
Gli assi X, Y e Z sulla fresatrice vengono denominati anche asse
utensile, asse principale (1° asse) e asse secondario (2° asse). La
disposizione dell'asse utensile è determinante per l'assegnazione di
asse principale e secondario.
+X
+Y
+Z
+X
+Z +Y
W+
C+
B+
V+ A+
U+
Y
X
Z
Asse utensile Asse princ Asse sec.
X Y Z
Y Z X
Z X Y
