HEIDENHAIN TNC 640 219
7.
6 Esempi di pr
ogr
ammazione
7.6 Esempi di programmazione

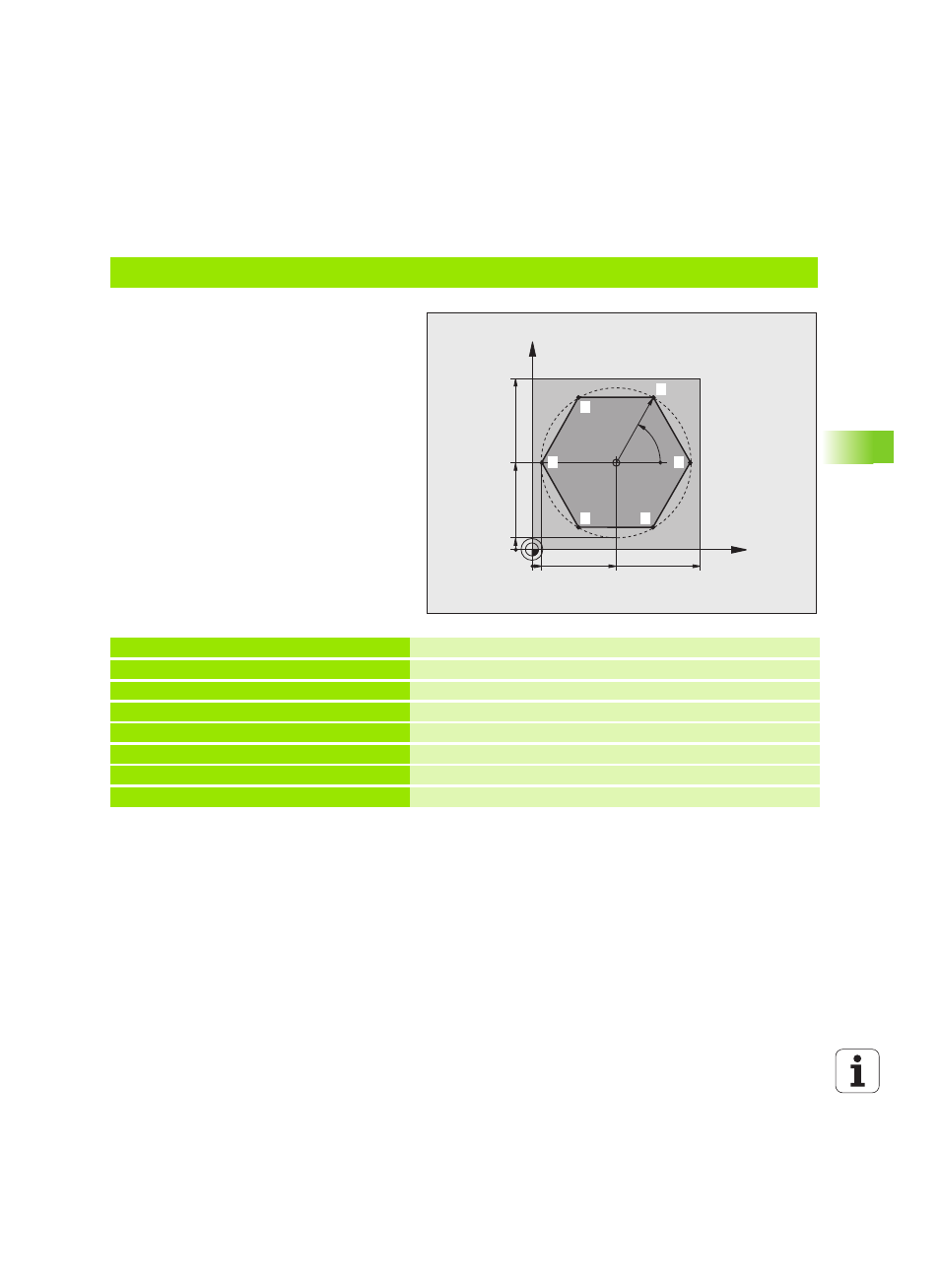

Esempio: fresatura di un profilo in più accostamenti
Esecuzione del programma
„ Preposizionamento dell'utensile sul bordo
superiore del pezzo
„ Inserimento incrementale dell'accostamento
„ Fresatura profilo
„ Ripetizione dell'accostamento e della fresatura
del profilo
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3500 * Chiamata utensile
N40 G00 G40 G90 Z+250 * Disimpegno utensile
N50 I+50 J+50 * Impostazione del polo
N60 G10 R+60 H+180 * Preposizionamento nel piano di lavoro
N70 G01 Z+0 F1000 M3 * Preposizionamento sul bordo superiore del pezzo
X
Y
50 100
50
CC
5
100
R45
60°
5
4 1
2
6 5
3
