HEIDENHAIN TNC 640 57
2.2 Sc
her
m
o e pannello di comando
2.2 Schermo e pannello di
comando

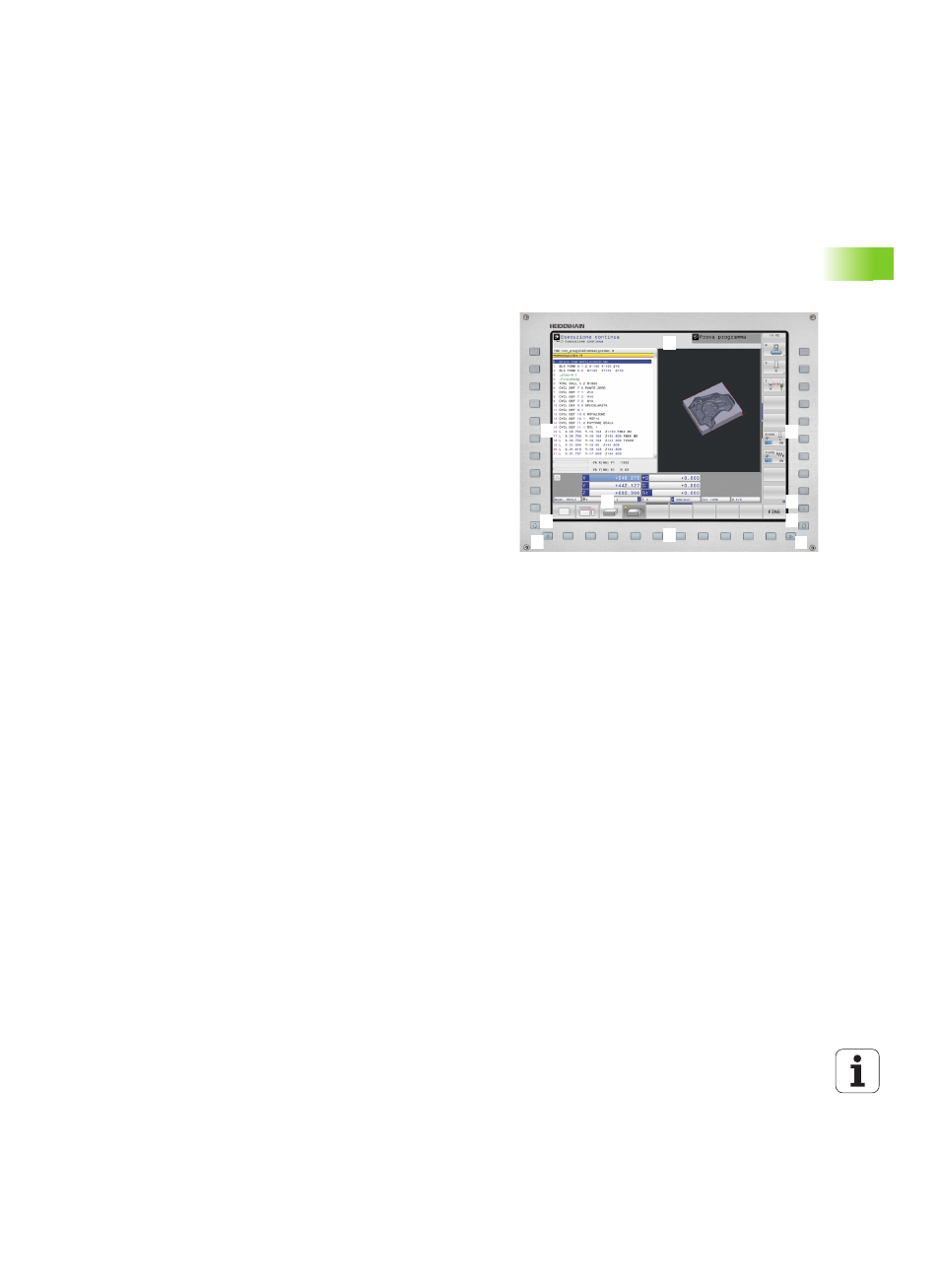

Schermo
Il TNC viene fornito con uno schermo piatto TFT da 19 pollici.
1 3
4 4
5
7 7
8 2
1
6
7
1 Riga di intestazione
All'accensione del TNC lo schermo visualizza nella riga di
intestazione i modi operativi selezionati: i modi operativi
"Macchina" a sinistra e i modi operativi "Programmazione" a
destra. Il modo operativo attivo compare nel campo più lungo
della riga di intestazione. Nello stesso campo vengono visualizzati
anche le domande di dialogo e i messaggi (eccezione: quando il
TNC visualizza solo la grafica).
2 Softkey
Sullo schermo in basso il TNC visualizza ulteriori funzioni in un
livello softkey che si selezionano con i relativi tasti sottostanti.
Delle barrette strette direttamente sopra il livello softkey
visualizzano il numero dei livelli softkey selezionabili con i tasti
cursore neri disposti alle relative estremità. Il livello softkey attivo
è evidenziato in chiaro.
3 Tasti di selezione softkey
4 Commutazione dei livelli softkey
5 Definizione della ripartizione dello schermo
6 Tasto di commutazione per modi operativi
"Programmazione"/"Macchina"
7 Tasti di selezione per softkey del costruttore della macchina
8 Commutazione livelli softkey del costruttore della macchina
