HEIDENHAIN TNC 640 181
6.2 Pr
incipi f
ondamentali sulle funzioni tr
aiet
to
ri
a
6.2 Principi fondamentali sulle
funzioni traiettoria
Programmazione spostamento utensile per una
lavorazione
Se si crea un programma di lavorazione, si programmano in
successione le funzioni traiettoria per i singoli elementi del profilo del
pezzo. Solitamente si inseriscono a tale scopo le coordinate per i
punti finali degli elementi di profilo riportate sul disegno quotato.
Da questi dati di coordinate, dai dati utensile e dalla correzione del
raggio, il TNC calcola il percorso effettivo dell'utensile.
Il TNC sposta contemporaneamente tutti gli assi programmati nel
blocco di programma di una funzione di traiettoria.

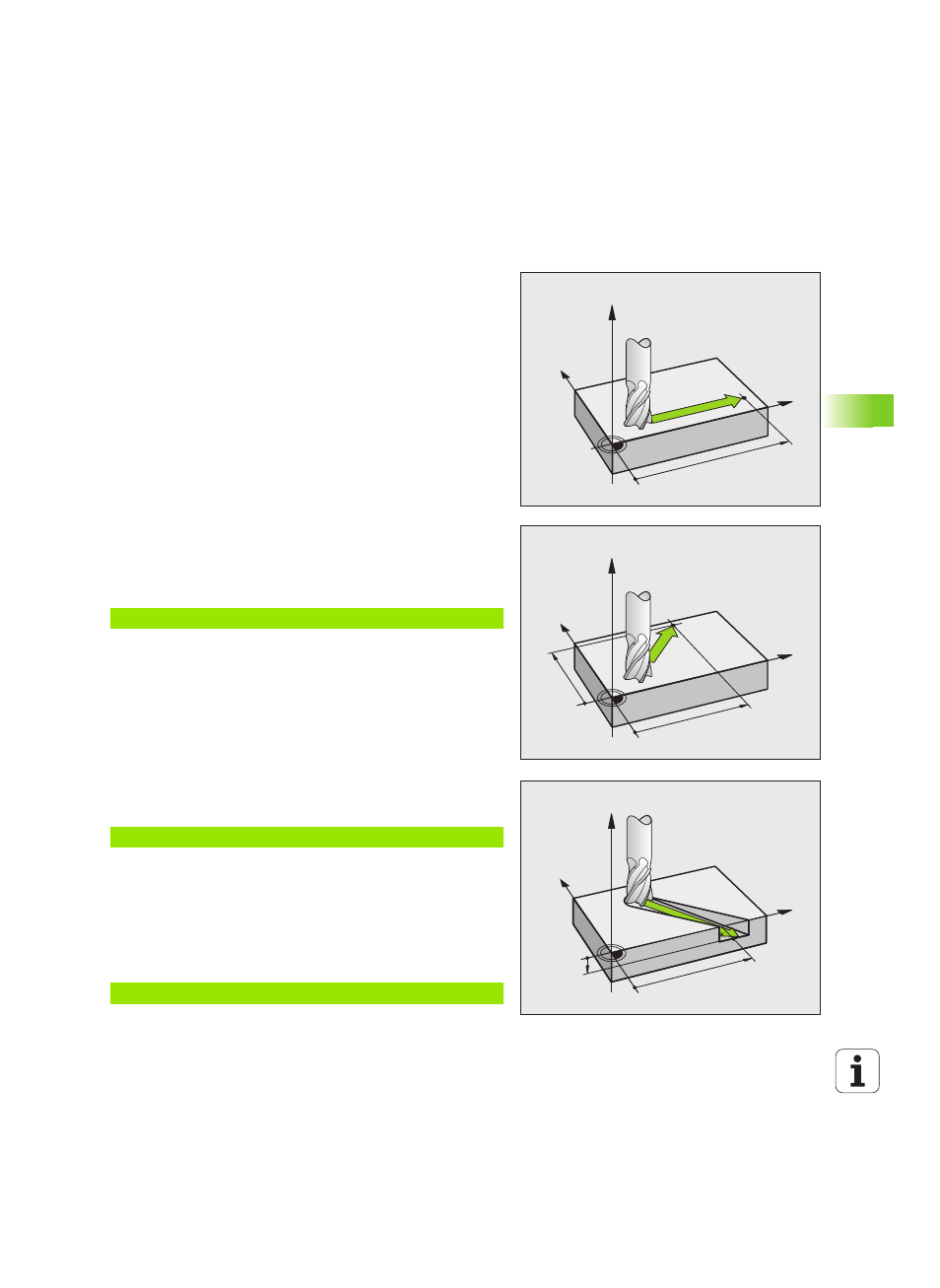

Movimenti paralleli agli assi macchina
Il blocco di programma contiene un dato di coordinata: il TNC sposta
l'utensile parallelamente all'asse programmato.
A seconda del tipo della macchina nella lavorazione si muove l'utensile
o la tavola della macchina con il pezzo ivi serrato. Nella
programmazione della traiettoria si suppone di norma che sia l'utensile
a muoversi.
Esempio
L'utensile mantiene le coordinate Y e Z e si porta sulla posizione
X = 100. Vedere figura.
Movimenti nei piani principali
Il blocco di programma contiene due dati di coordinata: il TNC sposta
l'utensile nel piano programmato.
Esempio
L'utensile mantiene la coordinata Z e si porta nel piano XY sulla
posizione X = 70, Y = 50. Vedere figura.
Movimento tridimensionale
Il blocco di programma contiene tre dati di coordinata: il TNC sposta
l'utensile in tre dimensioni per portarlo sulla posizione programmata.
Esempio
X
Y
Z
100
N50 G00 X+100 *
N50 Numero blocco
G00 Funzione traiettoria "Retta in rapido"
X+100 Coordinate del punto finale
X
Y
Z
70
50
N50 G00 X+70 Y+50 *
X
Y
Z
80
-10
N50 G01 X+80 Y+0 Z-10 *
