544 Programmazione: lavorazione a più assi
12.6 Cor
rezione tr
idimensionale dell’ut
ensile (opzione sof
tw
a
re
2)
Tabella valore di correzione
Se si desidera creare autonomamente la tabella dei valori di correzione
e compilarli con dati, procedere come segue:
 Selezionare la Gestione file: premere il tasto PGM MGT
 Inserire il nome del file desiderato con estensione TAB, confermare
con il tasto ENT: il TNC mostra una finestra in primo piano con
formati fissi delle tabelle
 Selezionare con i tasti cursore il formato della tabella
3DTOOLCOMP.TAB
, confermare con il tasto ENT: il TNC apre una nuova
tabella che contiene soltanto una riga e le colonne necessarie per la
funzione di 3D-ToolComp
Il TNC analizza le seguenti colonne della tabella dei valori di correzione:
 ANGLE :
angolo sul raggio utensile a cui appartiene il valore di correzione
determinato NOM-DR2. Campo di immissione: da 0° a 180°, per frese
a raggio frontale i valori dell'angolo rientrano tra 0° e 90°
 NOM-R2 :
raggio nominale R2 dell'utensile. Il TNC utilizza i valori di NOM-R2
soltanto per determinare la fine della tabella dei valori di correzione:
la fine della tabella è la riga in cui è inserito il valore=0 nella colonna
NOM-R2
 NOM-DR2 :
scostamento dal valore nominale, valori positivi (maggiorazione) e
valori negativi (sottodimensione)
La tabella dei valori di correzione è creata
automaticamente dal ciclo di misurazione laser 598.
Tenere presente a tale proposito la documentazione dei
cicli di misurazione laser.
La tabella dei valori di correzione è una cosiddetta tabella
liberamente definibile. Ulteriori informazioni su lavorare
con tabelle liberamente definibili: Vedere "Tabella
liberamente definibili", pagina 488.
Se all'apertura di un nuovo file TAB il TNC non visualizza
alcuna finestra in primo piano o il formato tabella
3DTOOLCOMP
, è necessario creare prima i formati delle tabelle
con la funzione COPY SAMPLE FILES (vedere "Copia di file
campione" a pagina 677).

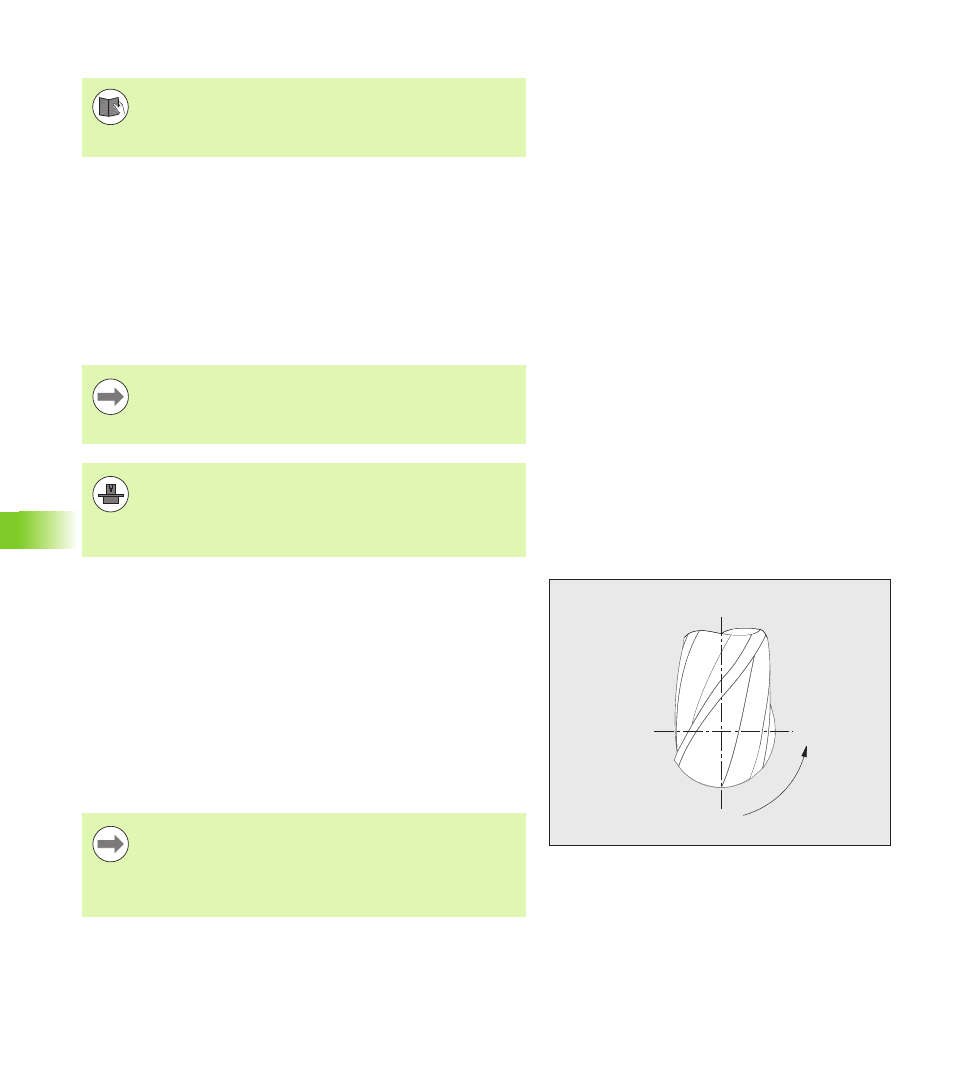

0°
+90°
+180°
Il TNC analizza al massimo 50 righe nella tabella dei valori
di correzione:
Il TNC analizza valori angolari negativi della colonna
ANGLE, compensa tuttavia sempre i valori di correzione
nel campo angolare positivo dell'utensile.
