226 Programmazione: programmazione profili
6.2 Pr
incipi f
ondamentali sulle funzioni tr
aiet
to
ri
a
Creazione dei blocchi di programma con i tasti di
programmazione traiettorie
Aprire il dialogo in chiaro con i tasti grigi di programmazione traiettorie.
Il TNC chiederà uno dopo l'altro tutti i dati e inserirà il blocco di
programma nel programma di lavorazione.

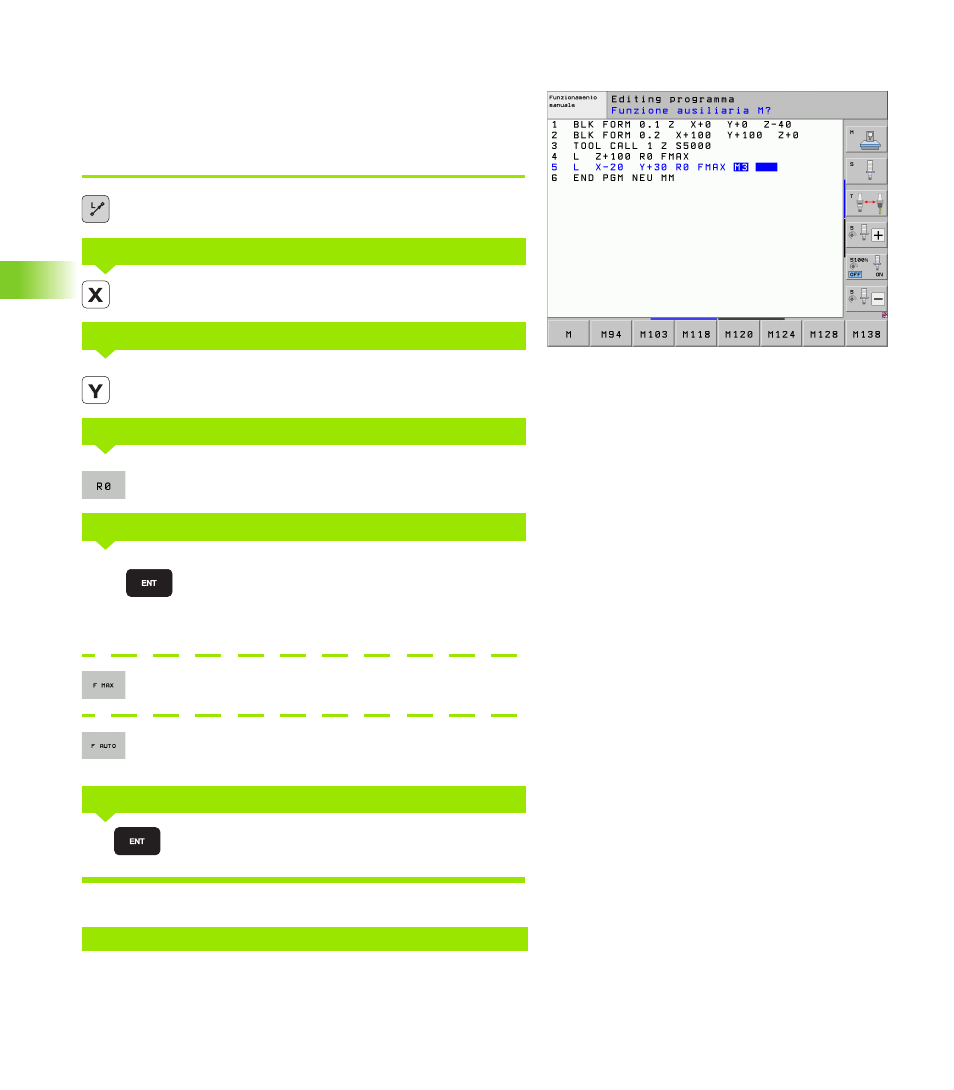

Esempio: programmazione di una retta
Aprire il dialogo di programmazione: ad es. retta
Inserire le coordinate del punto finale della retta, ad
es. -20 in X
Inserire le coordinate del punto finale della retta, ad
es. 30 in Y, confermare con il tasto ENT
Selezione correzione raggio: premere ad es. il softkey
R0, l'utensile si sposta senza correzione
Inserire l'avanzamento e confermare con il tasto ENT:
ad es. 100 mm/min. Con programmazione in pollici:
l'immissione di 100 corrisponde ad un avanzamento
di 10 pollici/min.
Spostamento in rapido: premere il softkey FMAX, o
Spostamento con avanzamento definito nel blocco
TOOL CALL
: premere il softkey FAUTO
Inserire la funzione ausiliaria , ad es. M3 e concludere
il dialogo con il tasto ENT
Riga nel programma di lavorazione
COORDINATE?
COORDINATE?
CORR. RAGGIO: R+/R-/SENZA CORR.?
AVANZAMENTO F=? / F MAX = ENT
FUNZIONE AUSILIARIA M?
L X-20 Y+30 R0 FMAX M3
