HEIDENHAIN iTNC 530 249
6.5 T
raiet
to
ri
e – coor
dinat
e
polar
i

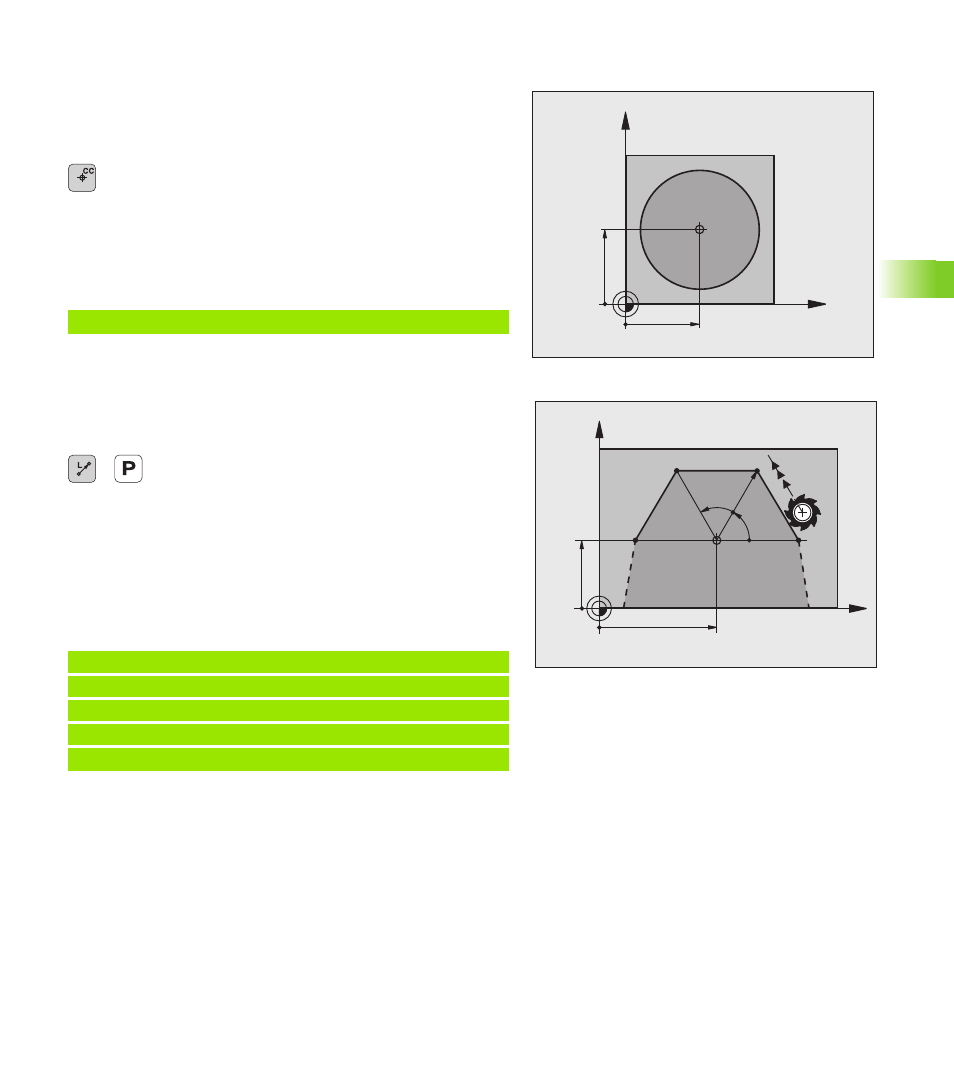

Origine delle coordinate polari: polo CC
Il polo CC può essere definito in un qualsiasi punto del programma di
lavorazione prima di un'indicazione di posizione in coordinate polari.
Per la definizione del polo procedere come per la programmazione del
centro del cerchio.
 Coordinate : inserire le coordinate ortogonali del polo
oppure per confermare l'ultima posizione
programmata: inserire nessuna coordinata. Prima di
programmare in coordinate polari, occorre definire il
polo. Il polo deve essere programmato unicamente in
coordinate cartesiane. Il polo rimane attivo fino a
quando non se ne definisce uno diverso.
Blocchi esemplificativi NC
Retta LP
L'utensile si porta su una retta dalla sua posizione attuale al punto
finale della retta. Il punto di partenza corrisponde al punto finale del
blocco precedente.
 Coordinate polari raggio PR : distanza del punto
finale della retta dal polo CC
 Coordinate polari angolo PA : posizione angolare del
punto finale della retta tra –360° e +360°
Il segno di PA viene determinato dall'asse di riferimento dell'angolo:
 angolo tra l'asse di riferimento dell'angolo e PR in senso antiorario:
PA
>0
 angolo tra l'asse di riferimento dell'angolo e PR in senso orario: PA<0
Blocchi esemplificativi NC
X
Y
CC
X
CC
Y
CC
12 CC X+45 Y+25
X
Y
45
25
60°
60°
30
CC
12 CC X+45 Y+25
13 LP PR+30 PA+0 RR F300 M3
14 LP PA+60
15 LP IPA+60
16 LP PA+180
