HEIDENHAIN iTNC 530 291
7.
1 Gestione di file DXF (opzione
sof
tw
a
re
)
Selezione rapida di posizioni di foratura tramite immissione del
diametro
 Selezionare il modo per la selezione di posizioni di
lavorazione: il TNC maschera i layer visualizzati nella
finestra sinistra e la finestra destra è attiva per la
selezione delle posizioni

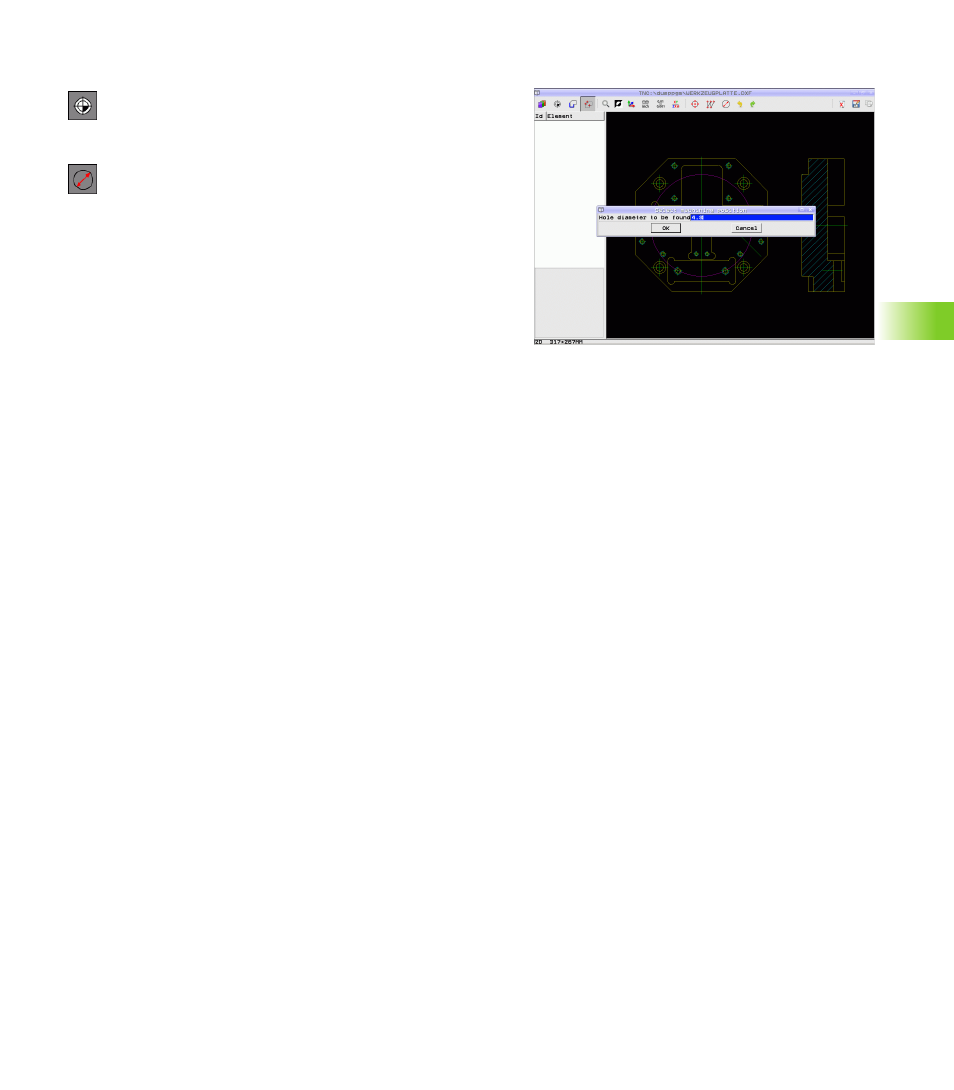

 Aprire il dialogo per l'immissione del diametro: il TNC
visualizza una finestra in primo piano in cui si può
inserire un diametro qualsiasi
 Inserire il diametro desiderato, confermare con il tasto
ENT: il TNC esamina il file DXF in base al diametro
immesso e visualizza quindi una finestra in cui è
selezionato il diametro più vicino al diametro
immesso. È inoltre possibile filtrare successivamente
i fori in base alla loro dimensione
 Definire eventualmente le impostazioni dei filtri
(vedere "Impostazione dei filtri" a pagina 293) e
confermare con il pulsante Applica: il TNC inserisce
le posizioni selezionate nella finestra sinistra (simbolo
di punto)
 Se necessario, gli elementi già selezionati possono
essere di nuovo deselezionati, definendo
nuovamente un'area, ma tenendo anche premuto il
tasto CTRL
