HEIDENHAIN ND 231 B v.2 Manuale d'uso
Pagina 40
40
baud rate
Emissione dati dopo il segnale all'ingresso "contatto" o
"impulso"
È possibile avviare l'emissione dei dati con l'interfaccia EXT
(X41)
tramite le seguenti due possibilità:
ä posizionare l'ingresso "Contatto" (pin 23 su X41) a 0 V,
ad es. con un semplice interruttore (chiusura contatto).
oppure
ä posizionare l'ingresso "impulso" (pin 22 su X41) a 0 V,
ad es. con il controllo di un modulo TTL (es. SN74LSxx).
Tempi caratteristici nell'emissione dati
Procedura
Durata
Durata minima del segnale "contatto"
t
e
³ 7 ms
Durata minima del segnale "impulso"
t
e
³ 1.5 µs
Ritardo di memorizzazione dopo "contatto"
t
1
£ 5 ms
Ritardo di memorizzazione dopo "impulso"
t
1
1 µs
Emissione dopo
t
2
£ 50 ms
Tempo di rigenerazione
t
3
³ 0
Durata della trasmissione valore misurato
t
D
=
[s]

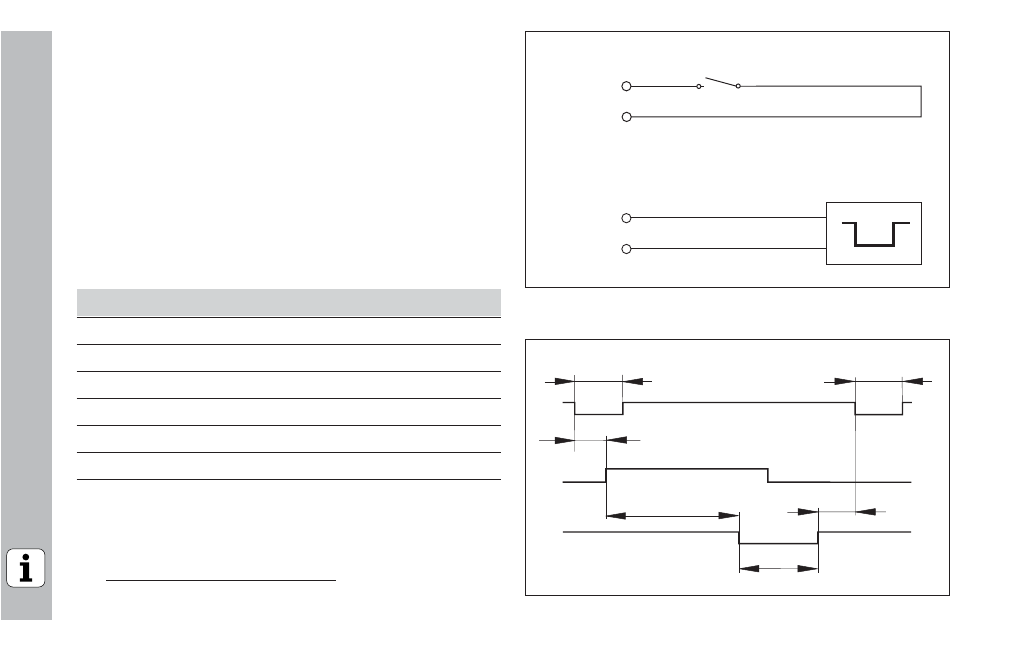

Controllo degli ingressi "contatto" e "impulso" sul connettore
Sub-D EXT (X41)
Durata dei segnali nell'emissione dati dopo "impulso" o
"contatto"
Pin 1(0V)
Pin 23
Pin 22
Pin 1(0V)
EXT(X41)
EXT(X41)
t
1
t
2
t
e
t
e
t
D
t
3
187 + (11 numero di righe vuote)
Interfaccia
dati
V.24/RS-232-C
(X31)
