27
Inserire il relativo valore di correzione,
ad es. 0.01 mm. Premendo due volte il
tasto MOD selezionare KOR. NR. 02.
(Nel campo POS. NR. 02 non è possibile
inserire alcun valore).
Inserire tutti gli altri punti di correzione.
Se si seleziona direttamente un punto
di correzione, premere CL e inserire
contemporaneamente il numero del
punto di correzione desiderato.
Compensazione
errore
asse
non
lineare

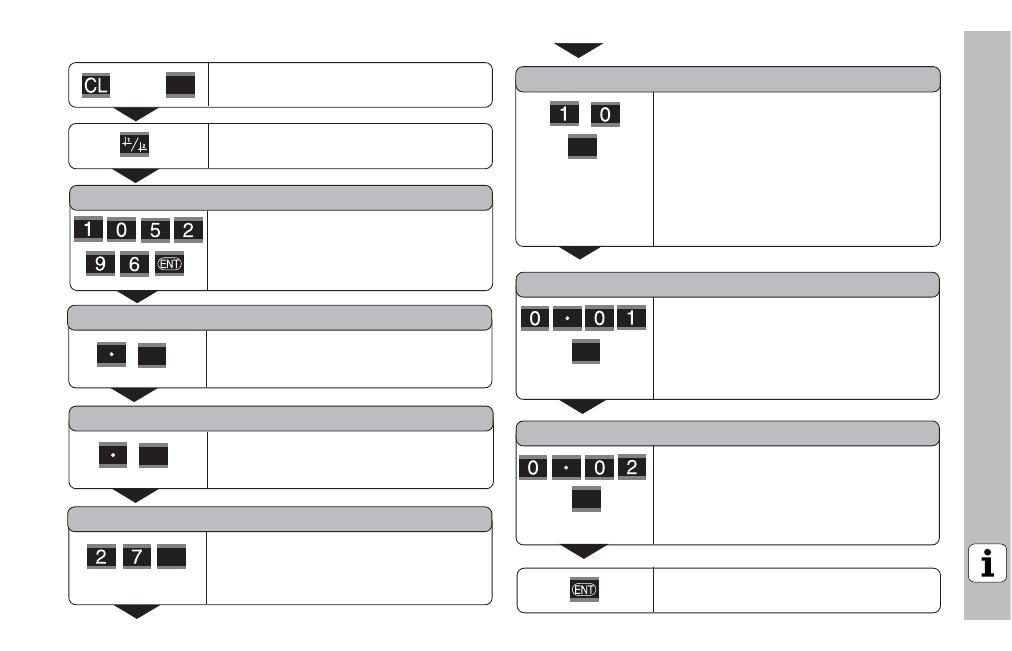

Selezione tabella valori di correzione, immissione errore asse
P. COR X1 o X2 (rimane visualizzato per ca. due secondi)
Inserire l'origine per l'errore asse
sull'asse interessato, ad es. 27 mm.
Selezionare con MOD il successivo
campo di immissione.
COR. NR. 01
COR. NR. 02
Terminare l'immissione.
Selezionare i parametri operativi.
P00 COD.
Inserire il numero codice 10 52 96 e
confermare con ENT.
Selezionare P00 CODE.
e
contemp.
MOD
MOD
2 x MOD
2 x MOD
Inserire la distanza dei punti di correzione
sull'asse interessato, ad es. 2
10
mm
(corrispondente a 1,024 mm).
Premendo quattro volte il tasto MOD
selezionare KOR. NR. 01. (Nei campi
POS. NR. 00, KOR. NR. 00 e POS. NR.
01 non è possibile inserire alcun valore).
DIS. P. COR
4 x MOD
ASSE X1
Selezionare l'asse da correggere X1 o X2.
Selezionare con MOD il successivo
campo di immissione.
MOD
X1 FATT. X1 o X1 FATT X2
Selezionare l'asso che ha causato
l'errore (X1 o X2). Selezionare con
MOD l'origine.
MOD
