Lato posteriore chassis, accessori

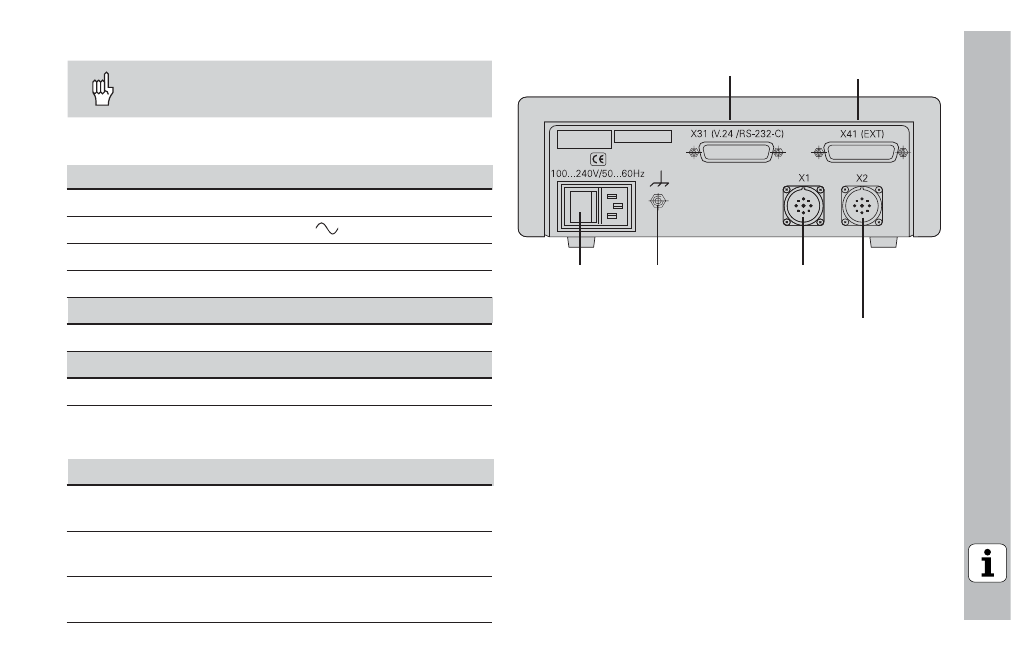

Lato posteriore chassis
Le interfacce X1, X2, X31 e X41 soddisfano la
"Separazione sicura dalla rete" a norma EN 50 178!
Ingresso sistema di misura
X1/X2
Connettore da pannello HEIDENHAIN 9 poli
Segnali in ingresso 11 µA
PP
Lunghezza max. cavo di collegamento 30 m
Frequenza max. in ingresso 100 kHz
Interfaccia
V.24/RS-232-C (X31)
Connettore Sub-D a 25 (femmina)
Ingressi/Uscite di commutazione EXT (X41)
Connettore Sub-D a 25 (maschio)
Accessori
Connettori a spina
Connettore (femmina) 25 poli per connettore Sub-D X41
Id.-Nr. 249 154-ZY
Connettore (maschio) 25 poli per connettore Sub-D X31
Id.-Nr. 245 739-ZY
Cavo per trasmissione 3 m, 25 poli per connettore Sub-D
dati, completo X31, Id.-Nr. 274 545-01
Interruttore Collegamento
di terra
Ingresso X1 per
sistema di
misu-ra lineare
11 µA
PP
HEIDENHAIN
Interfaccia dati Connettore
Sub-D
Ingresso X2 per
sistema di misu-
ra lineare 11 µA
pp
HEIDENHAIN
