HEIDENHAIN ND 231 B v.2 - Manuale (Pagina 30)

30

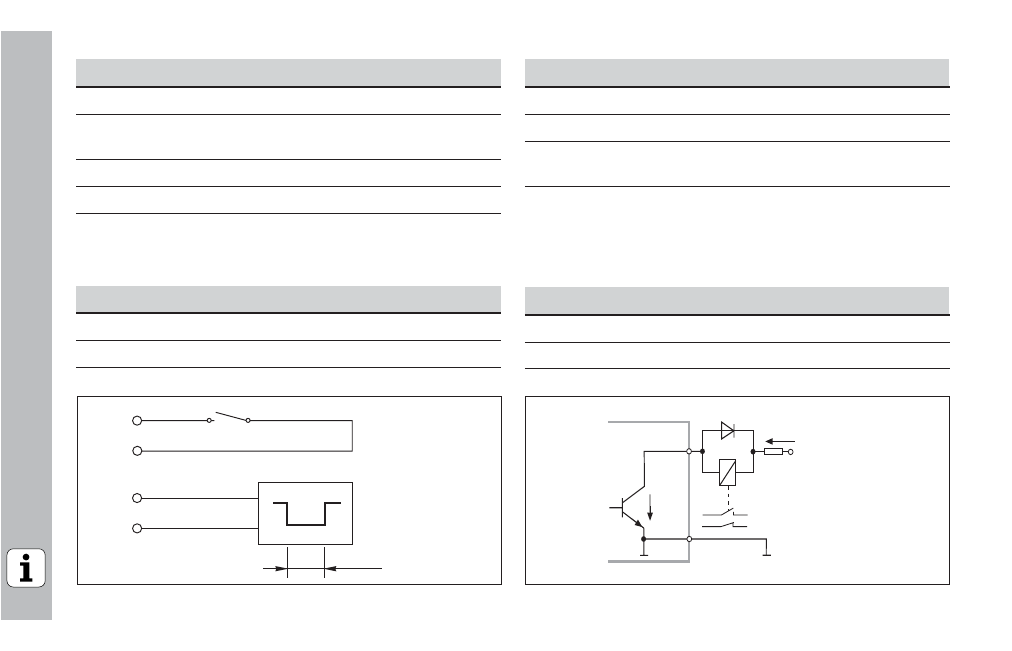

Ingressi
Segnali in ingresso
Resistenza interna "pull-up" 1 k W, attiva a livello low
Comando mediante chiusura contatto a 0 V oppure
livello low mediante modulo TTL
Ritardo per azzeramento/impostazione: t
v
£ 2 ms
Durata d'impulso minima per tutti i segnali: t
min
³ 30 ms
Livello del segnale degli ingressi
Stato Livello
High + 3,9 V
£ U £ + 15 V
Low – 0,5 V
£ U £ + 0,9 V; I £ 6 mA
B UCE
E
C
Pin 1.10 0 V
+ UB ≤ 32 V
I ≤ 100 mA
t
min
³ 30 ms
0V
E
0V
E
t
min
Uscite
Segnali in uscita
Uscite "open-collector", attive a livello low
Ritardo emissione segnale : t
v
£ 30 ms
Durata segnale di cross-over, limite di
commutazione A1, A2: t
0
³ 180 ms
Livello del segnale delle uscite
Stato Livello
High U £ + 32 V; I £ 10µA
Low U £ + 0,4 V; I £ 100 mA
Ingressi/uscite
di
commutazione
EXT
(X41)
