Modalità Visualizzazione percorso residuo
Nel funzionamento normale il display visualizza la posizione
reale del sistema di misura. In particolare per l'impiego di ND su
macchine utensili e nelle funzioni di automazione può risultare
vantaggioso visualizzare la distanza residua da una posizione
nominale indicata. Il posizionamento avviene semplicemente
mediante lo spostamento sul valore di visualizzazione zero.
Con il numero codice 246 582 è possibile selezionare la
visualizzazione percorso residuo.
Funzione delle uscite di commutazione A1 e A2
In modalità Visualizzazione percorso residuo le uscite di
commutazione A1 (pin 15) e A2 (pin 16) hanno una diversa
funzione: esse sono simmetriche al valore visualizzato zero. Se
ad esempio in P62 viene inserito come punto di commutazione
10 mm, l'uscita A1 si commuta sia a +10 mm che a –10 mm.

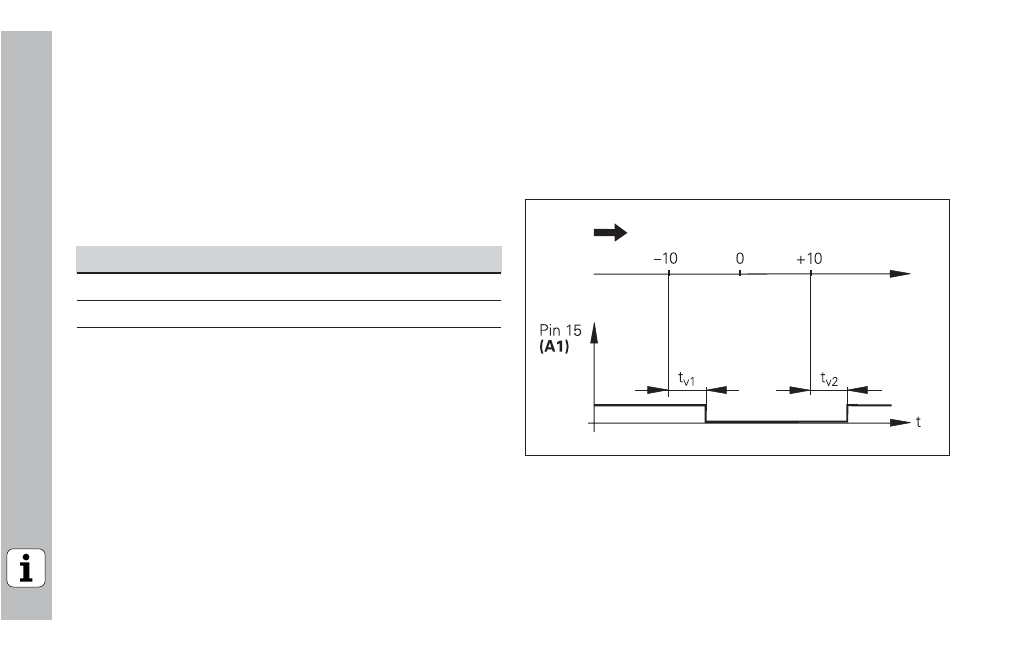

La figura in basso mostra il segnale in uscita A1, quando ci si
porta a zero da una direzione negativa.
Andamento temporale del segnale per il limite di commutazione (A1)
= 10 mm , t
v1
£ 30 ms, t
v2
£ 180 ms
Visualizzazione Significato
P.RES. OFF Visualizzaz. percorso residuo inattiva
P.RES. ON Visualizzaz. percorso residuo attiva
"Spostamento su zero" con visualizzazione percorso
residuo
ä Selezionare l'origine 2.
ä Indicare la posizione nominale.
➤ Portare l'asse su zero.
