Manuale per l’utente della pompa Watson-Marlow 520Di e 520DiN 95

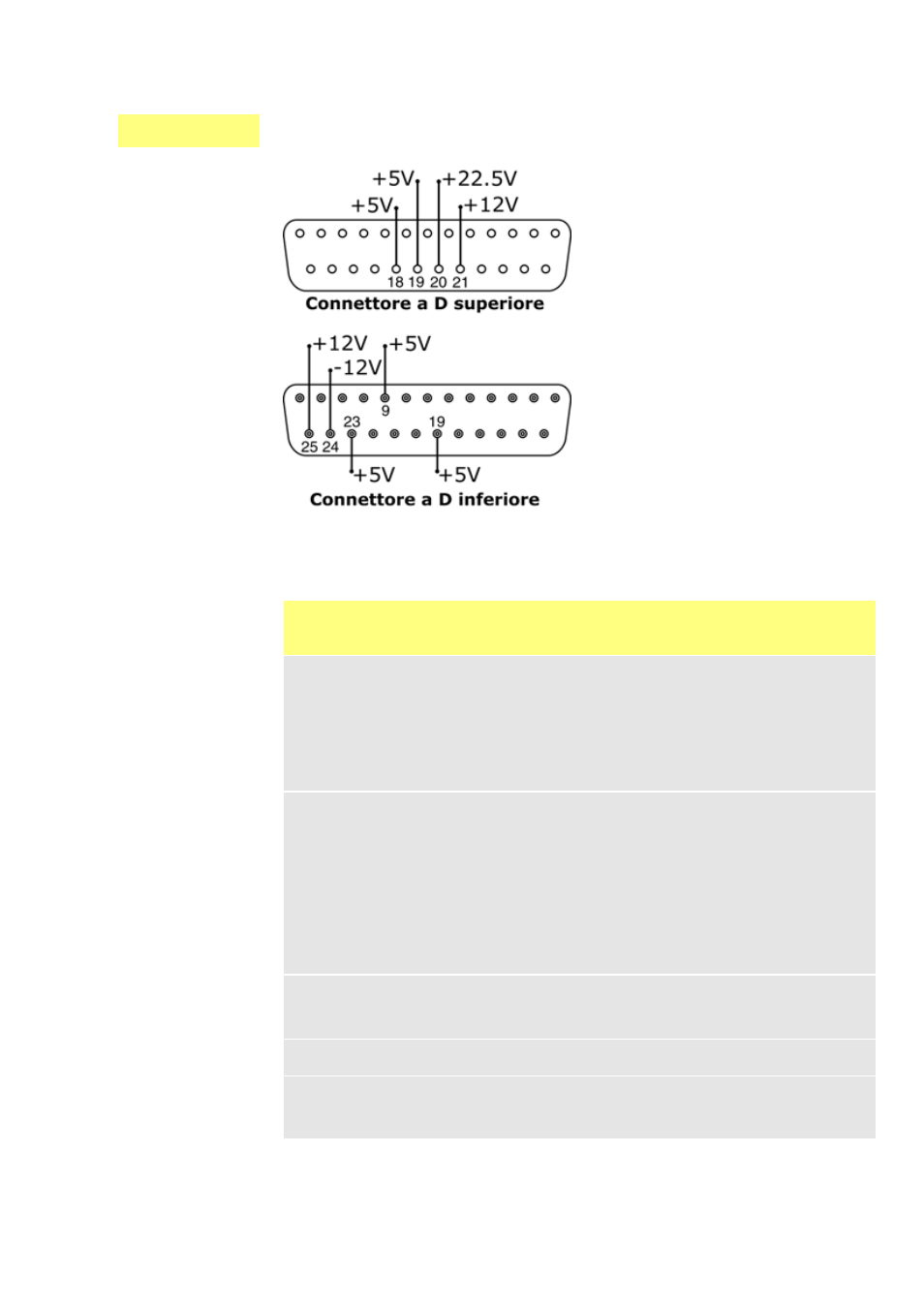

20.1.6 Tensioni di alimentazione
Nella tabella riportata di seguito, “Carico max” indica il carico totale massimo su
ciascuna alimentazione, indipendentemente dal numero delle connessioni.
Nota: tutte le alimentazioni a c.c. sono stabilizzate, ad eccezione dell’alimentazione
a +22,5 V.
Tensione
c.c.
Carico
massi-
mo
Inferiore
D Superiore
D
Uso tipico
+5 V 10 mA 9, 19, 23 18, 19 Alimentazione di tensione per
input che usano un interruttore a
distanza.
Possibile alimentazione di ten-
sione per output se sono richiesti
solo 5 V.
Il pin 9 viene usato specifica-
mente per funzionamento con
interruttore a pedale o manuale
+12 V 10 mA 25 21 Possibile alimentazione di tensione
per input che usano un interruttore
a distanza.
Possibile alimentazione di tensione
per output.
Alimentazione di tensione per rile-
vatore di perdite del sistema di
monitoraggio tubi Watson-Marlow.
Alimentazione di tensione parziale
(richiesti anche -12 V) per
l’interruttore di prossimità Watson-
Marlow.
-12 V 10 mA 24 — Alimentazione di tensione parziale
(richiesti anche +12 V) per
l’interruttore di prossimità Watson-
Marlow.
+22,5 V — 20 Tensione di alimentazione per il
modulo 520N. Non utilizzare.
+10 V 21 — Tensione di riferimento per
comando velocità potenziometro
a distanza. Non usare come ten-
sione di alimentazione generale.
