Manuale per l’utente della pompa Watson-Marlow 520Di e 520DiN 107
Nota: la connessione CTS al pin 8 è facoltativa, da utilizzare quando sono richieste
condizioni di errore.
Ingresso nel funzionamento in rete
Prima di selezionare funzionamento in rete, controllare che la pompa sia pronta ad
entrare in funzione. I segnali di comando a distanza possono avviare la pompa senza
preavviso.

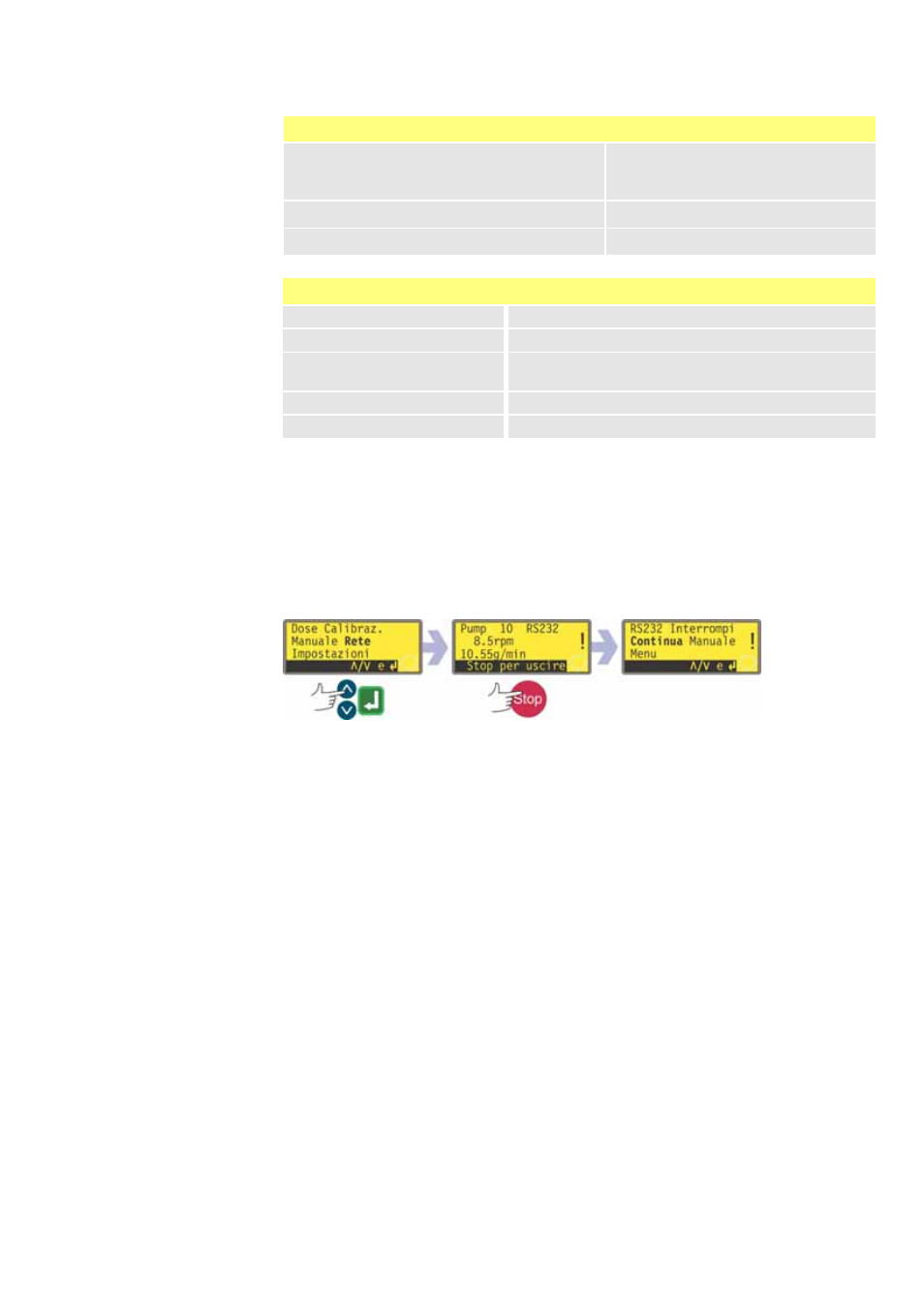

Utilizzare i tasti SU e GIÙ per selezionare Rete nel menu principale. Premere
ENTER per confermare.
La pompa entra in modalità Rete (RS232) e si trova sotto il controllo della rete.
La funzione di riavvio automatico viene attivata e la pompa visualizza l’icona
( ! ).
Gli unici tasti attivi sono STOP,e SHIFT, 9 INFO.
Gli input di arresto a distanza, Rete/manuale, Abilita direzione e Direzione sono
inattivi. Gli input Perdite e Dose sono attivi. Vedere 23.1 Codici di errore.
Tutti gli output di stato della pompa sono attivi.
Impostazioni RS232
Baud
Impostare il valore selezio-
nando Imposta, Baud.
Il valore predefinito è 9.600.
Parità Nessuno
Bit di stop 2 Handshake Nessuno
Bit di dati 8 Auto echo On
Pin Funzione Pin Funzione
1 — 6 —
2 RX (ricezione dati) 7 —
3 TX (trasmissione dati) 8
CTS (libero per l’invio.
Attivo = basso)
4 — 9 —
5 OV Involucro Messa a terra
