26 Testina 505L
Per superare l’effetto pulsante di alcune pompe peristaltiche, la Watson-Marlow ha
sviluppato il principio dei due corpi testina spostati. Questo sistema pone i due tubi
fuori fase, unendo il picco della pulsazione di un canale con il minimo della pul-
sazione dell’altro.
La testina 505L è dotata di sei rulli in acciaio inossidabile e utilizza tubi in silicone o
in Marprene con diametro massimo di 9,6 mm e spessore massimo delle pareti di
2,4 mm.
Per la maggior parte delle applicazioni di erogazione e di quelle che richiedono basse
pulsazioni, utilizzare gli elementi dei tubi a doppia Y della Watson-Marlow, che sono
preformati alla lunghezza corretta per assicurare la fusione accurata dei flussi in
modo da garantire il flusso più uniforme possibile.
Se non si desidera utilizzare gli speciali elementi a doppio tubo, una serie di sei
morsetti per tubo consente di utilizzare la testina con due tubi di ingresso (aspi-
razione) o come testina di precisione a due canali (totalmente separati) .
26.1 Montaggio e smontaggio della
testina 505L

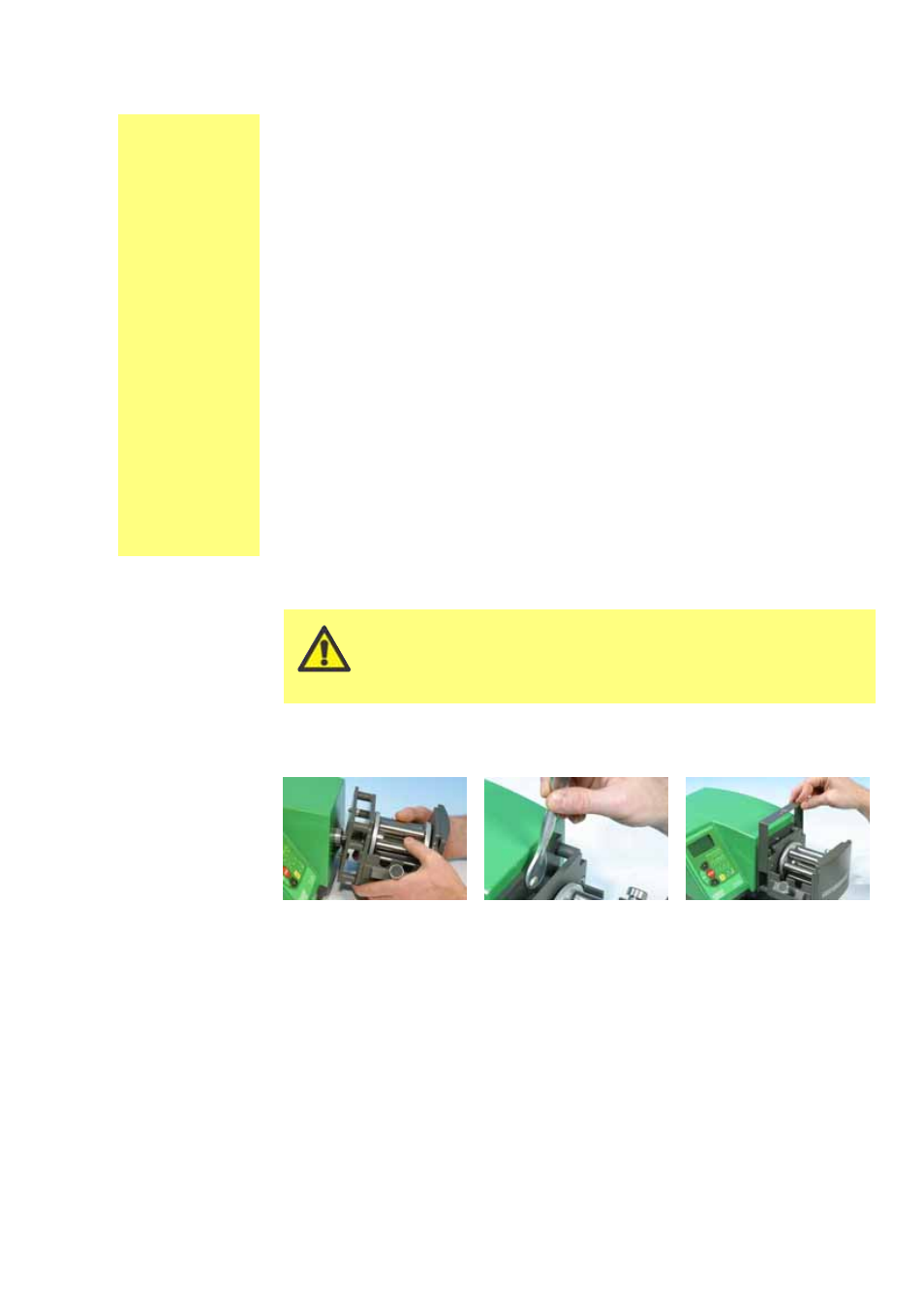

Montaggio e smontaggio della testina
Lubrificare la linguetta dell’albero di azionamento. Posizionare la testina central-
mente sulla parte anteriore del corpo della testina e girare manualmente il
rotore fino a quando l’albero del rotore con le tacche non aggancia la linguetta
sull’albero di azionamento. Assicurarsi che i due bulloni di fissaggio imprigionati
si allineino con i fori superiore e inferiore sulla superficie di azionamento.
Utilizzare una chiave aperta da 10 ml per serrare i bulloni di fissaggio a 3 Nm.
Posizionare il coperchio dell’adattatore sulla piastra della superficie posteriore
della testina e sulla testa dei bulloni di fissaggio prigionieri. Spingere verso il
basso fino allo scatto che denota l’innesto.
Per smontare il corpo della testina, eseguire questa procedura al contrario.
Isolare sempre la pompa dall’alimentazione elettrica
prima di aprire la protezione o di effettuare qualsiasi
intervento di posizionamento, smontaggio o manuten-
zione.
Di, DiN
L’uso della
testina è
indipendente
dalla pro-
tezione del-
l’ingresso del-
l’unità di
azionamento.
Nelle sezioni
del presente
manuale rela-
tive alla testi-
na non viene
fatta alcuna
menzione del
grado di pro-
tezione dal-
l’ingresso di
umidità o del
modello del-
l’unità di
azionamento
(520Di o
520DiN).
