Manuale per l’utente della pompa Watson-Marlow 520Di e 520DiN 91
20.1.4 Input di rilevamento perdite

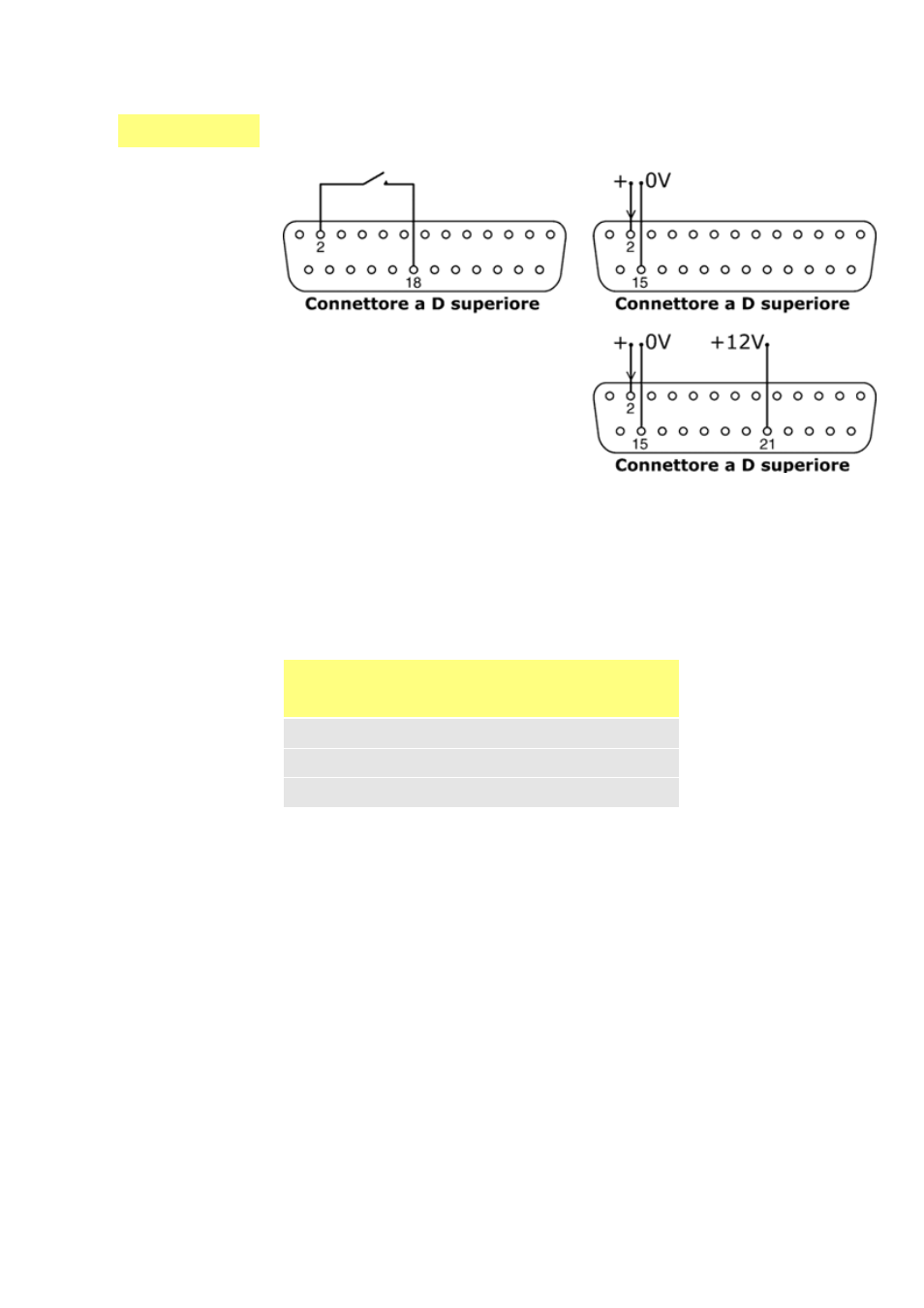

Collegare un dispositivo di rilevamento perdite a distanza tra i pin 2 e 18 del con-
nettore a D superiore. Il circuito chiuso indica una perdita. Alternativamente, si può
applicare un input logico al pin 2 del connettore a D superiore, con collegamento a
terra sul pin 15. Un input alto indica una perdita. Collegare un rilevatore di perdite
Watson-Marlow nello stesso modo, prelevando 12 V per alimentarlo dal pin 21 del
connettore a D superiore.
Collegare il cavo di un sistema di monitoraggio tubi Watson-Marlow per il rilevamen-
to delle perdite come segue.
Nota: usare solo sistemi di monitoraggio tubi Watson-Marlow serie 520.
Colore del filo del
sistema di
monitoraggio tubi Numero pin
connettore a D
superiore
Blu 15
Giallo 2
Rosso 21
