29 Regolazione del corpo della
testina 505L
Il corpo della testina è predisposto per l’utilizzo con tubi con parete da 2,4 mm e
diametro interno compreso fra 1,6 e 9,6 mm. Non tentare di modificare la distanza
di 14,3 mm tra il corpo e la parte superiore della testina.

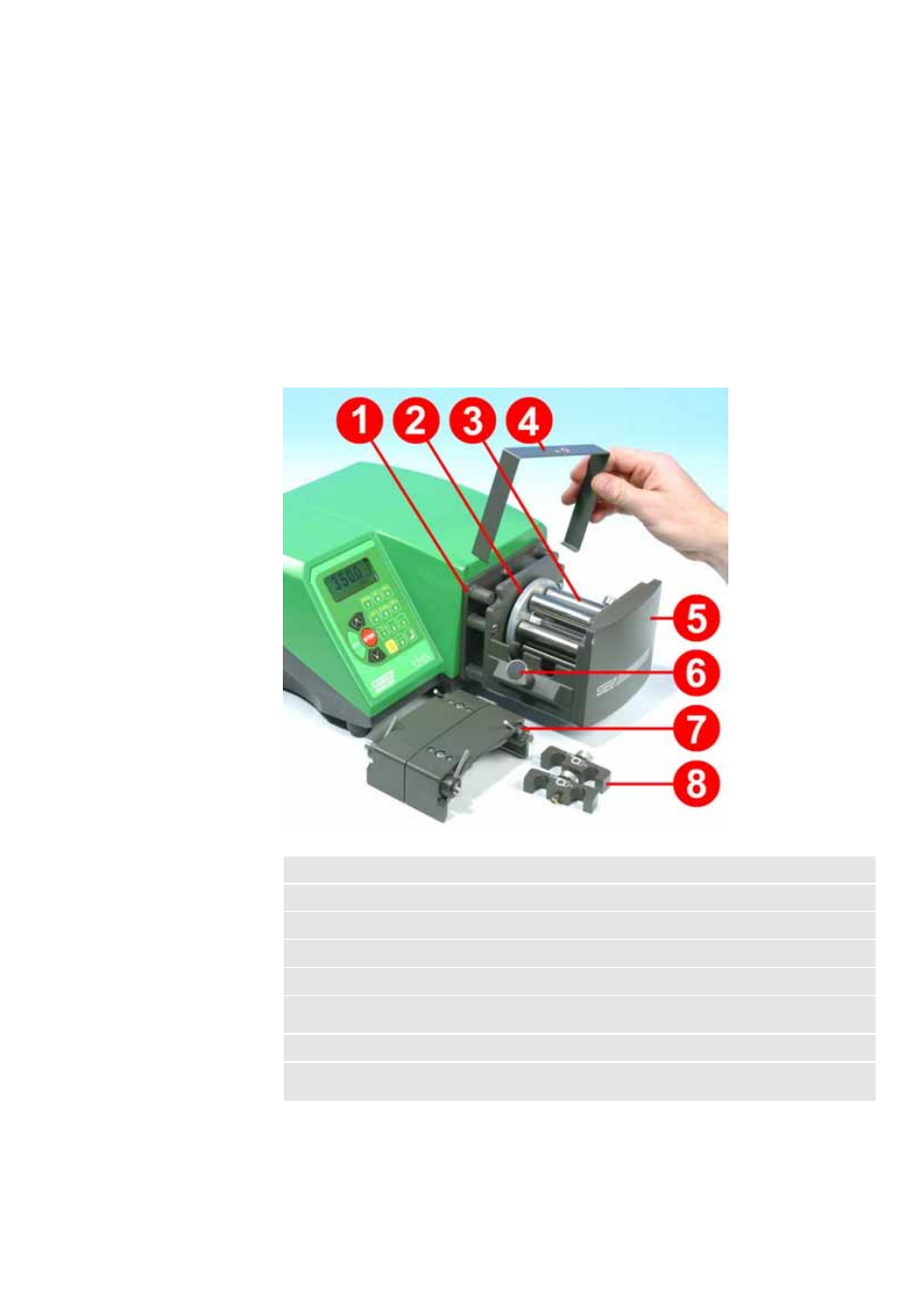

30 Ricambi per la testina 505L
1 MNA0338A Piastra adattatrice
2 BB0014 Cuscinetto dell’albero di azionamento
3 MNA0371A Gruppo del rotore
4 MN0862S Piastra di copertura
5 MN1029C Piastra finale
6 MNA0339A Supporto a forma di fungo per il posizionamento del
tubo (ne servono due)
7 MNA0333A Complessivo corpo testina
8 059.4001.000 Set di morsetti per tubi comprende due fermagli per
ciascuna delle sei dimensioni del tubo
