Manuale per l’utente della pompa Watson-Marlow 520Di e 520DiN 103
20.2.5 Input dose

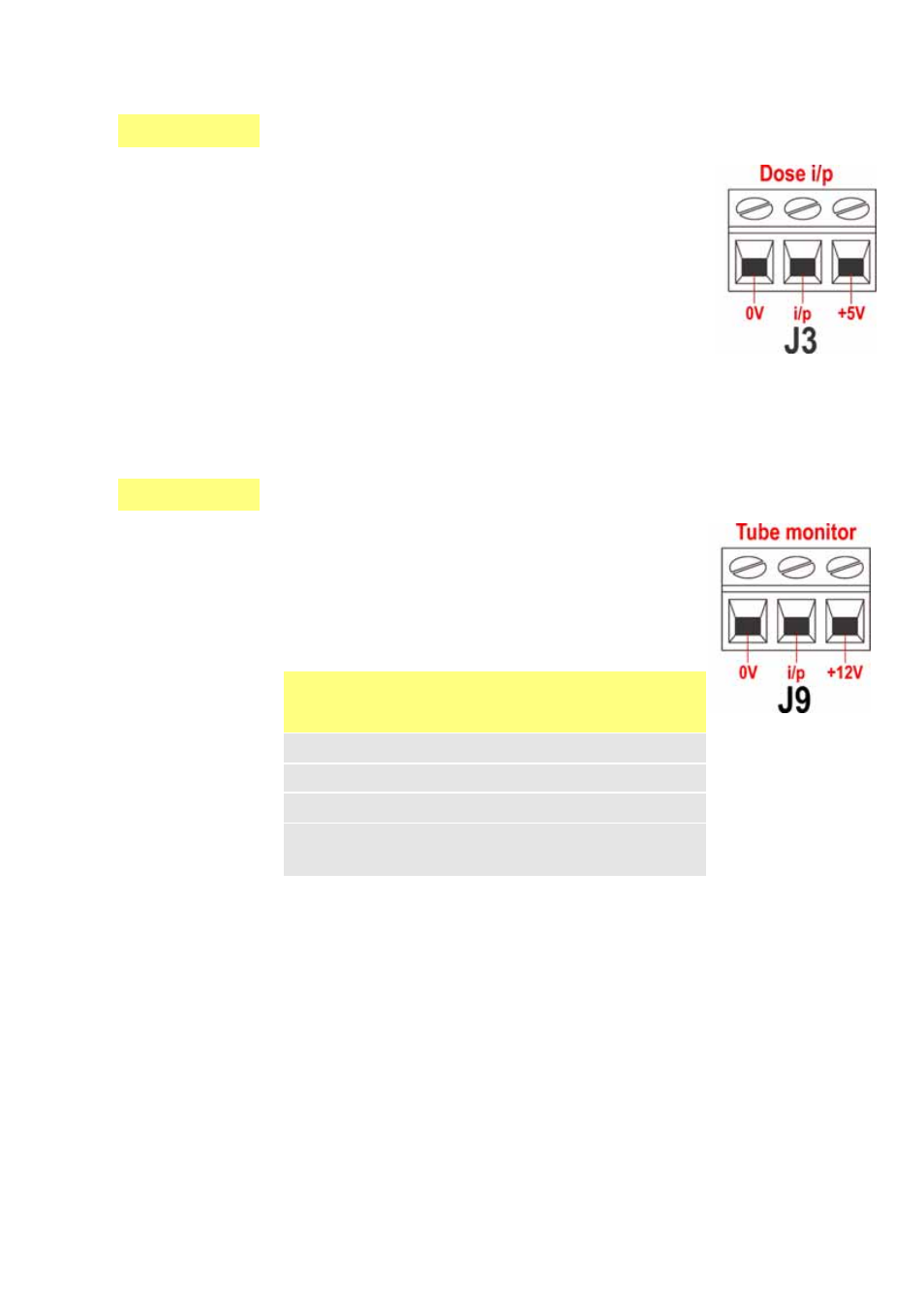

Collegare un interruttore a contatto momentaneo, come un
interruttore a pedale o manuale, collegandolo tra il termi-
nale a 5 V e il terminale i/p del connettore i/p della dose
(J3). Chiudere l’interruttore per iniziare una dose. Questo
input viene adattato dal software e funziona in un modo sim-
ile a quello degli altri input a distanza, come con l’input logi-
co da 5 a 24 V come indicato sopra, usando il terminale i/p
e il terminale a 0 V.
Nota: questo input viene adattato dal software in modo che
il segnale possa essere momentaneo o mantenuto durante
la dose. Se mantenuto, il segnale deve essere rimosso prima
della dose successiva.
Nota: collegare solo una pompa per ogni interruttore. Se
varie pompe vengono accese contemporaneamente, utiliz-
zare più poli e isolare ciascun circuito.
20.2.6 Input di rilevamento perdite
Collegare un dispositivo di rilevamento perdite a distanza tra
il terminale a +12 V e il terminale i/p del connettore del
sistema di monitoraggio tubi (J9). Il circuito chiuso indica
una perdita. In alternativa, applicare un input logico al ter-
minale i/p, collegando a terra il terminale a 0 V. Un input
alto indica una perdita. Collegare il cavo di un sistema di
monitoraggio tubi Watson-Marlow per il rilevamento delle
perdite come segue.
Nota: utilizzare solo sistemi di monitoraggio tubi Watson-Marlow serie 520.
Colore del filo del
sistema di monitoraggio
tubi
Modulo 520N
Blu Terminale J9 0 V
Giallo Terminale i/p J9
Rosso Terminale J9 +12 V
Se necessario, far terminare la schermatura nel modulo
520N con una guarnizione EMC a 360°. Vedere 20.2.2
Cablaggio.
