Manuale per l'utente della pompa qdos60 Universal e Universal+ di Watson-Marlow 76
22.2 Ricambi e accessori
Descrizione Codice
Testa ReNu (lubrificante PFPE) 0M3.3200.PFP
Testa ReNu (lubrificante al silicone) 0M3.3200.SB0
Testa ReNu (lubrificante al glicerolo) 0M3.3200.GLY
Pacchetto raccordi idraulici, raccordi a compressione
in polipropilene
0M9.221H.P01
Pacchetto raccordi idraulici, raccordi filettati/attacchi
in polipropilene
0M9.221H.P02
Tubi collegamento, pvc 6,3 x 11,5 mm, lunghezza 2 m 0M9.2222.V6B
Tubi collegamento, pvc 10 x 16 mm, lunghezza 2 m 0M9.2222.VAD
Tubi collegamento, pvc 6,3 x 11,5 mm, lunghezza 5 m 0M9.2225.V6B
Tubi collegamento, pvc 10 x 16 mm, lunghezza 5 m 0M9.2225.VAD
Tubi collegamento, polietilene 9 x 12 mm, lunghezza 2 m 0M9.2222.E9C
Tubi collegamento, polietilene 5 x 8 mm, lunghezza 2 m 0M9.2222.E58
Tubi collegamento, polietilene 9 x 12 mm, lunghezza 5 m 0M9.2225.E9C
Tubi collegamento, polietilene 5 x 8 mm, lunghezza 5 m 0M9.2225.E58
Piastra d'appoggio sostitutiva 0M9.223M.X00
Cavo di input, M12 IP66, lunghezza 3 m 0M9.203X.000
Cavo di output, M12 IP66, lunghezza 3 m 0M9.203Y.000
Protezione HMI 0M9.203U.000

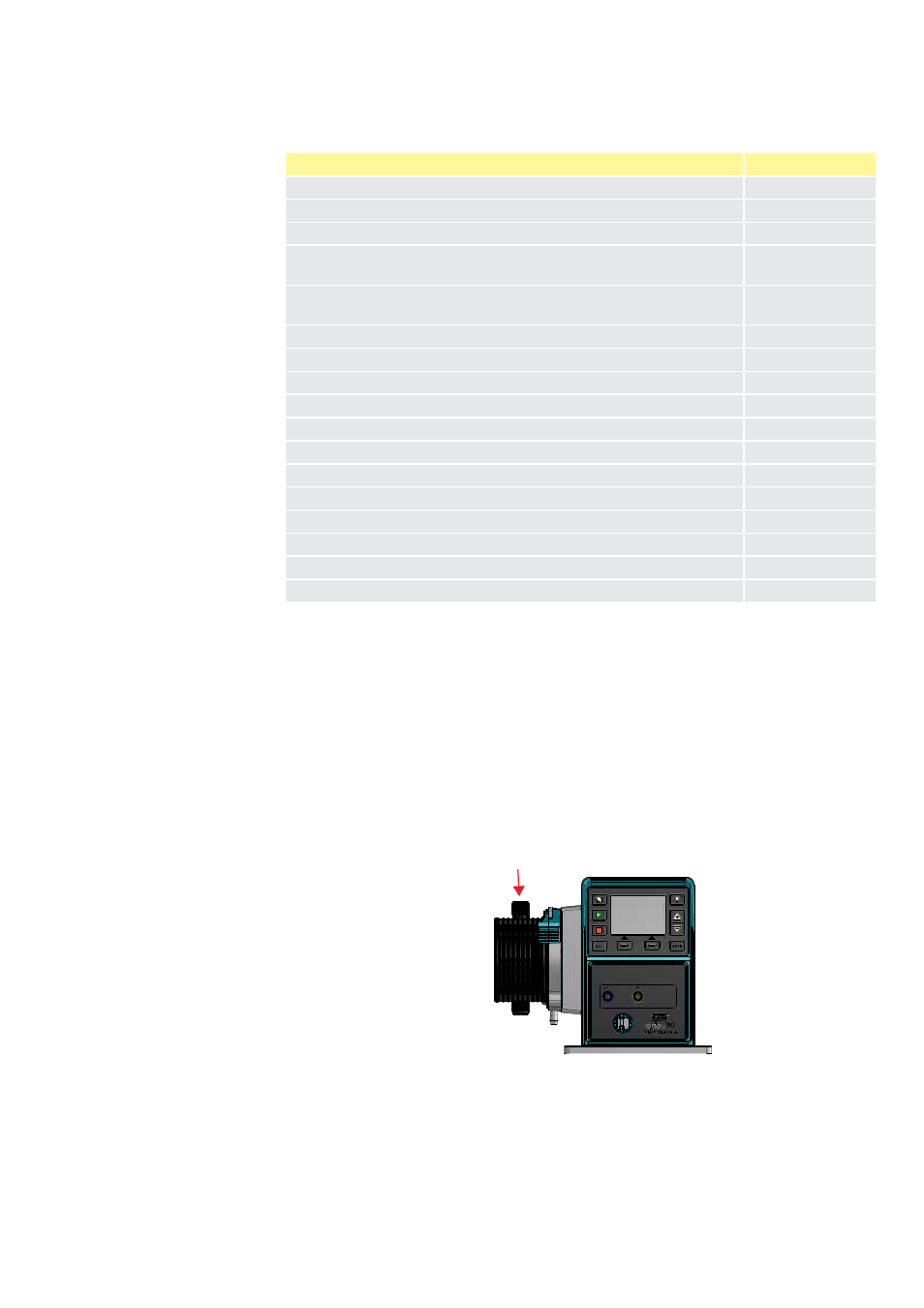

Orientamento della testa
Fare riferimento alle seguenti linee guida per essere certi di ordinare la testa corretta
per il tipo di pompa.
Guardando la pompa dal lato anteriore, guardando le connessioni HMI (non il modello
remoto) e I/O:
• Una testa montata sul lato sinistro del corpo pompa sarà una testa lato sinistro.
• Una testa montata sul lato destro del corpo pompa sarà una testa lato destro.
Testa montata
sul lato sinistro
