Manuale per l'utente della pompa qdos60 Universal e Universal+ di Watson-Marlow 17
11 Cablaggio del comando
automatico - pompa standard

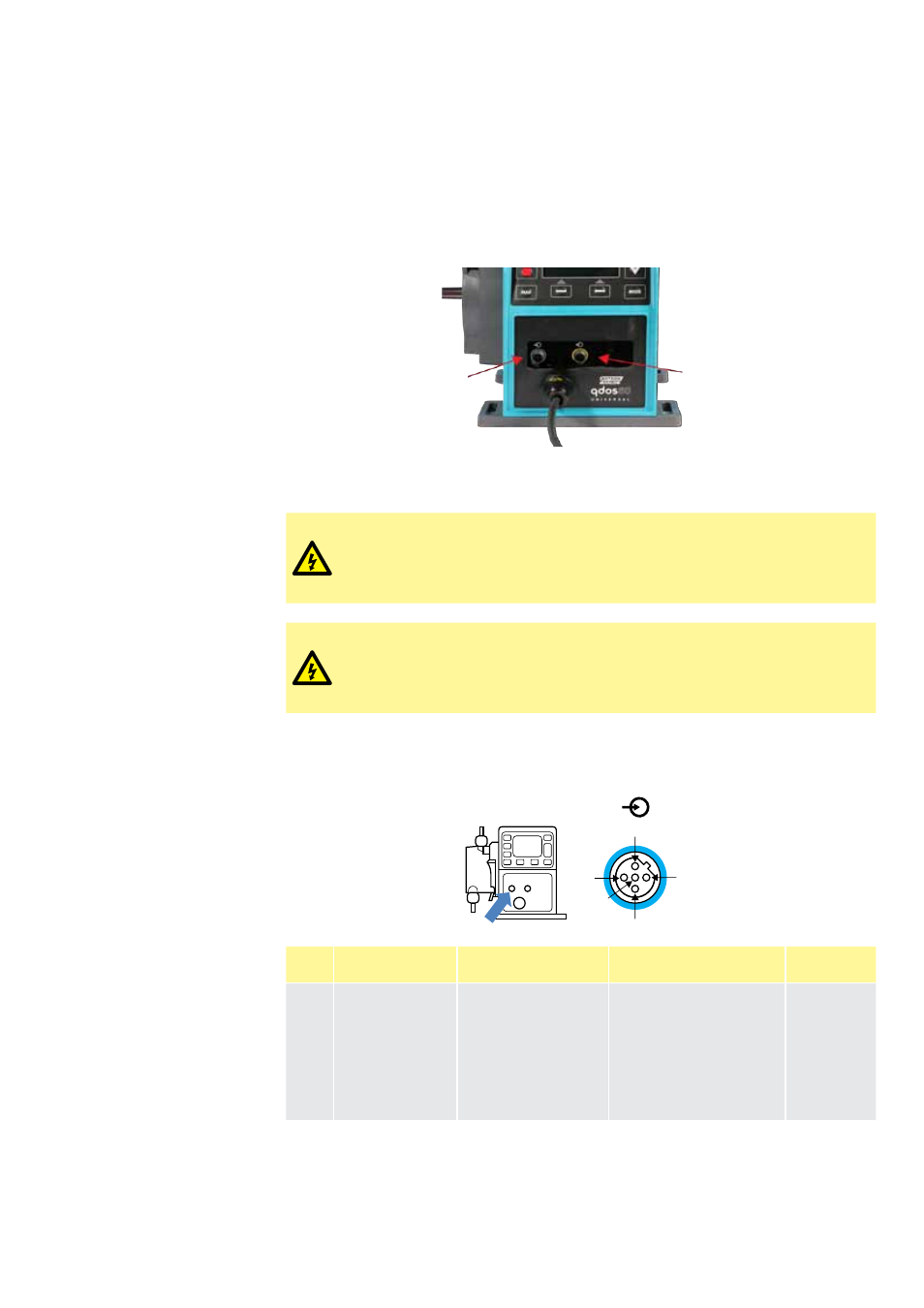

L'interfaccia della pompa con altri dispositivi avviene per mezzo di due connettori
M12 a cinque poli IP66 montati sul lato anteriore della pompa. I connettori M12
con cavi volanti possono essere acquistati come accessori da Watson-Marlow. La
funzione di ogni cavo è indicata su un'etichetta.
Connettore
collegamento
segnali in
ingresso
Connettore
collegamento
segnali in
uscita
È responsabilità dell'utente garantire che il funzionamento della pompa sia sicuro e
affidabile con il comando a distanza e con quello automatico.
Non applicare mai l'alimentazione di rete ai connettori M12 a
cinque poli. Applicare i segnali corretti ai pin, come indicato
di seguito. Limitare i segnali ai valori massimi indicati. Non
applicare tensione su altri terminali. Possono verificarsi dei danni
permanenti.
Tutti i terminali di ingresso e uscita sono separati dai circuiti di
alimentazione tramite un isolamento rinforzato. Tali terminali
devono essere collegati esclusivamente a circuiti esterni che
risultano anch'essi separati dalla tensione di alimentazione per lo
meno con un isolamento rinforzato.
11.1 Assegnazione pin di input alla
pompa
Pin 2
Pin 4
Pin 1 Pin 3
Pin 5
N. pin Funzione Specifica In riferimento a Colore cavo
di input
1 Funzionamento/
Arresto
Min. 5 V, max. 30 V Collegare l'alimentazione
da 5–24 VCC per fermare
(in riferimento al pin 4)
In alternativa, collegare
il pin 5 del connettore
output a questo pin
tramite l'interruttore
normalmente aperto
Marrone
