Manuale per l'utente della pompa qdos60 Universal e Universal+ di Watson-Marlow 25

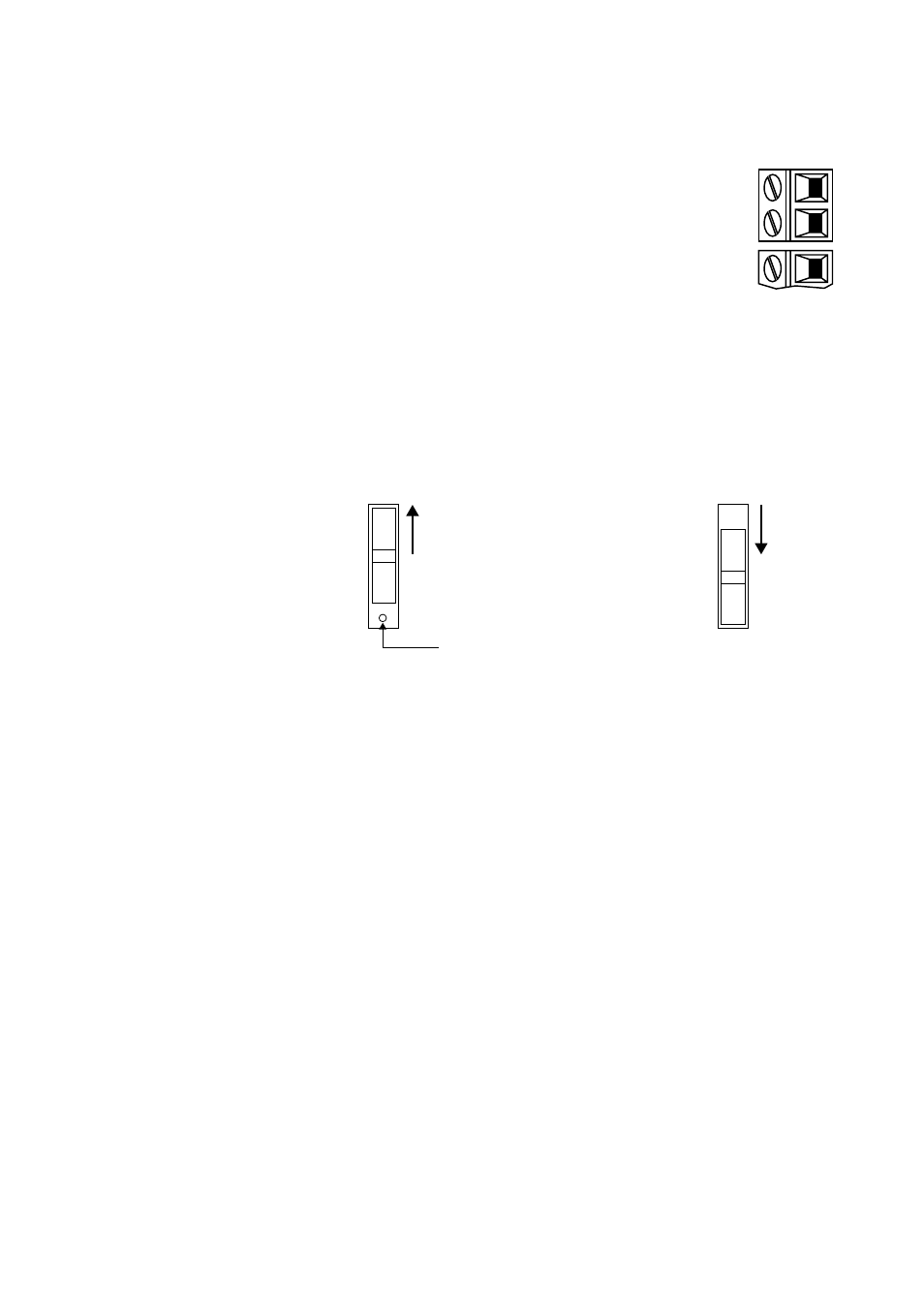

Input a impulsi o di arresto a distanza configurabile - J3
Se viene selezionata la modalità analogica 4-20 mA,
il terminale J3 verrà configurato automaticamente
come un arresto remoto.
Se viene selezionata la modalità a impulsi, l'input
J3 verrà configurato automaticamente come un
input a impulsi.
Rem Stop
+24V
Arresto/contatto
1
2
J3
GND 2
J2
Arresto a distanza
Collegare un interruttore a distanza tra il terminale arresto/contatto e il terminale
a +24 V del connettore I/P di funzionamento/arresto (J4). In alternativa, è possibile
applicare un input logico di 24 V al terminale di arresto/contatto, la messa a terra al
terminale GND del connettore I/P 4-20 mA adiacente (J2).
La direzione dell'input di arresto a distanza può essere impostata usando il dip switch
(SW1).
N/C
N/O
SW1
Dimple
N/C
N/O
SW1
Per impostare il senso logico su N/C,
l'interruttore deve essere impostato
a sinistra (in alto guardando
l'interruttore). Sarà visibile una piccola
cavità (come mostrato) che conferma
N/C.
Per impostare il senso logico su N/C,
l'interruttore deve essere impostato
a destra (in basso guardando
l'interruttore). Non sarà visibile una
piccola cavità (come mostrato) che
conferma N/O.
Quando il dip switch è impostato su N/O, un input alto ferma la pompa, un input
basso aziona la pompa. In assenza di una connessione o con l'interruttore aperto, la
pompa passa come impostazione predefinita sul funzionamento.
Quando il dip switch è impostato su N/C, un input basso ferma la pompa, un input
alto aziona la pompa. In assenza di una connessione o con l'interruttore aperto, la
pompa passa all'arresto come impostazione predefinita.
L'arresto remoto è operativo in modalità manuale e analogica.
Impulsi
Per azionare la pompa in modalità a impulsi il dip switch deve essere sempre
impostato per N/O.
