Manuale per l'utente della pompa qdos60 Universal e Universal+ di Watson-Marlow 37
15.5 Modalità analogica 4-20 mA
In questa modalità di funzionamento remota la portata sarà proporzionale all'input del
segnale in milliampere esterno ricevuto dalla pompa. La pompa Universal funzionerà a
0 giri/min quando vengono ricevuti 4,1 mA e 125 giri/min quando vengono ricevuti
19,8 mA.

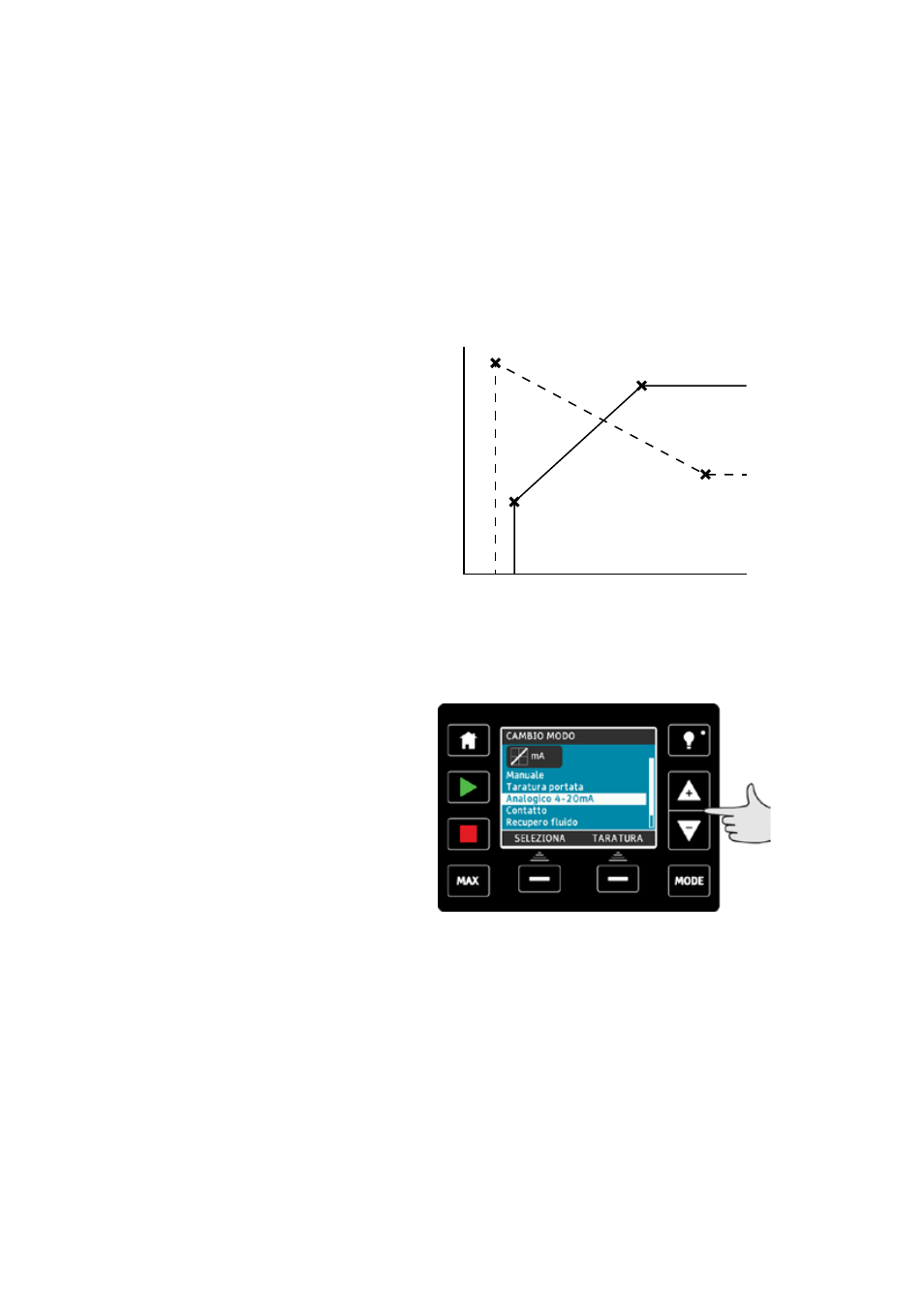

Nella pompa Universal+ il rapporto tra il segnale in milliampere esterno e la portata
viene determinato configurando i due punti A e B come mostrato nel grafico
riportato di seguito. La portata del flusso può essere proporzionale o inversamente
proporzionale all'input in milliampere analogico.
I valori predefiniti memorizzati nella pompa sono A (4,1 mA, 0 giri/min) e B
(19,8 mA, 125 giri/min).
B
mA
Portata
A
Quando il segnale mA ricevuto è superiore al livello definito dal punto A, l'output di
funzionamento sarà alimentato quando la pompa è in funzione.
Per selezionare la modalità analogica 4-20 mA:
• Selezionare MODALITÀ.
• Con i tasti +/- scorrere fino a Analogico 4-20 mA e premere SELEZIONA.
Il segnale di corrente ricevuto dalla pompa è visualizzato sulla schermata HOME solo
a titolo informativo.
