Manuale per l'utente della pompa qdos60 Universal e Universal+ di Watson-Marlow 24

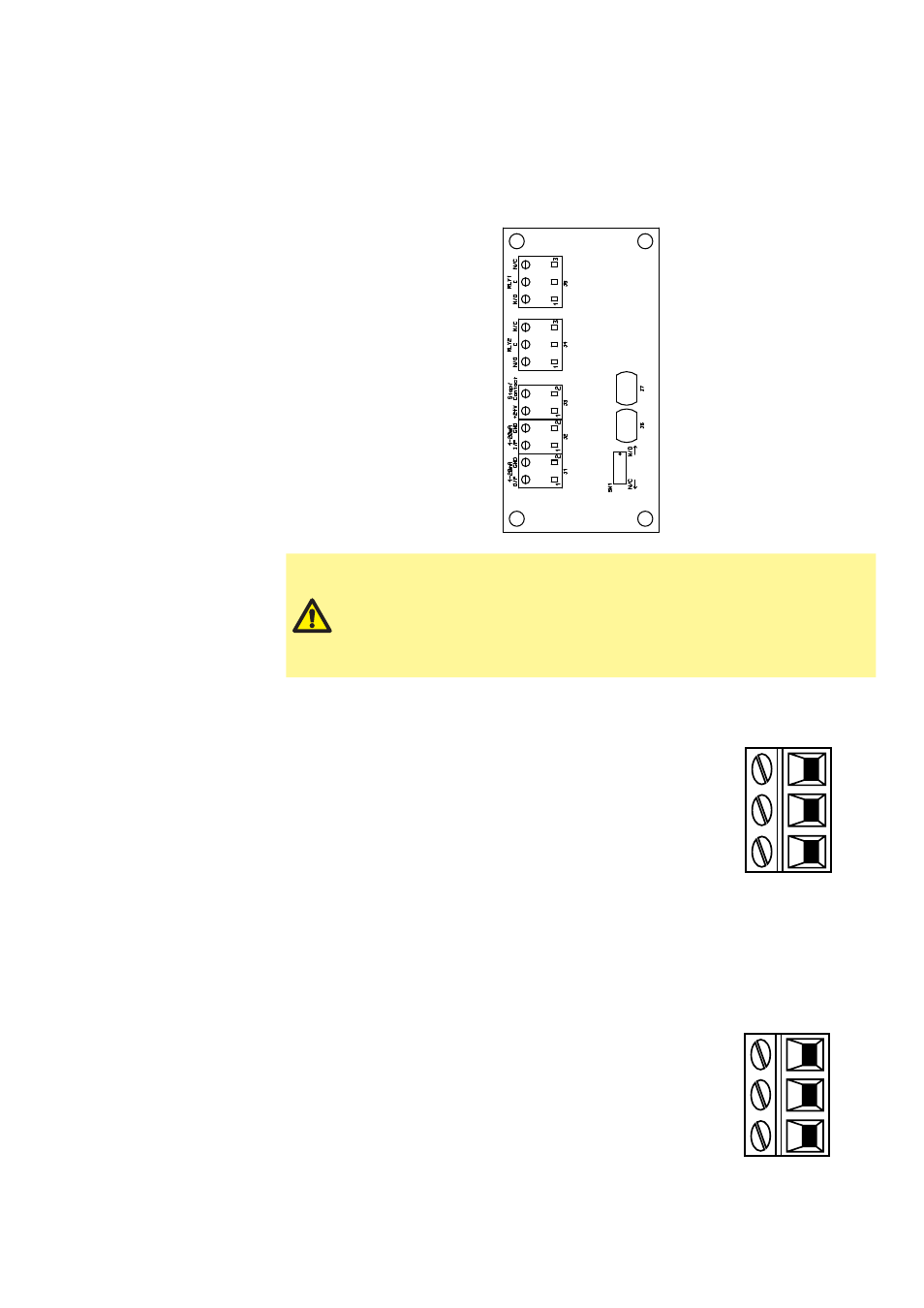

12.3 Connettori circuito stampato del
modulo per segnali
Quando si guarda il modulo, il circuito stampato apparirà orientato nella stessa
direzione mostrata nello schema riportato di seguito.
Non applicare l'alimentazione di rete all'input 4-20 mA, all'output
4-20 mA, alla CC da +24 V o ai terminali di arresto/contatto in un
modulo qdos60. Applicare i segnali corretti ai terminali indicati di
seguito. Limitare i segnali ai valori massimi indicati. Non applicare
tensione su altri terminali. In caso contrario, può derivarne un danno
permanente, non coperto dalla garanzia. Il carico massimo sui
contatti del relè di questa pompa è di 110 VAC a 5 A o 30 VCC a 5 A.
Output allarme (J5)
Collegare il dispositivo di output al terminale C (comune)
del connettore del relè e il terminale N/C (normalmente
chiuso) oppure il terminale N/O (normalmente aperto) in
base alle necessità.
Questa bobina relè è alimentata quando la pompa è in
condizione di allarme.
Nota: Le condizioni di allarme sono generate da errori di
sistema. Questo allarme non verrà azionato per errori di
segnali analogici.
L'impostazione predefinita per Relè 1 è Allarme, questo
segnale di output (1) può essere configurato nel menu
delle impostazioni di comando.
RLY1
J5
C
N/C
2
3
N/O 1
Output di funzionamento (J4)
Collegare il dispositivo di output al terminale C (comune)
del connettore del relè e il terminale N/C (normalmente
chiuso) oppure il terminale N/O (normalmente aperto) in
base alle necessità.
Questa bobina relè è alimentata quando la pompa è in
funzione.
L'impostazione predefinita per Relè 2 è Stato di
funzionamento, questo segnale di output (2) può essere
configurato nel menu delle impostazioni di comando.
RLY2
C
N/C
2
3
N/O 1
J4
