Manuale per l'utente della pompa qdos60 Universal e Universal+ di Watson-Marlow 26

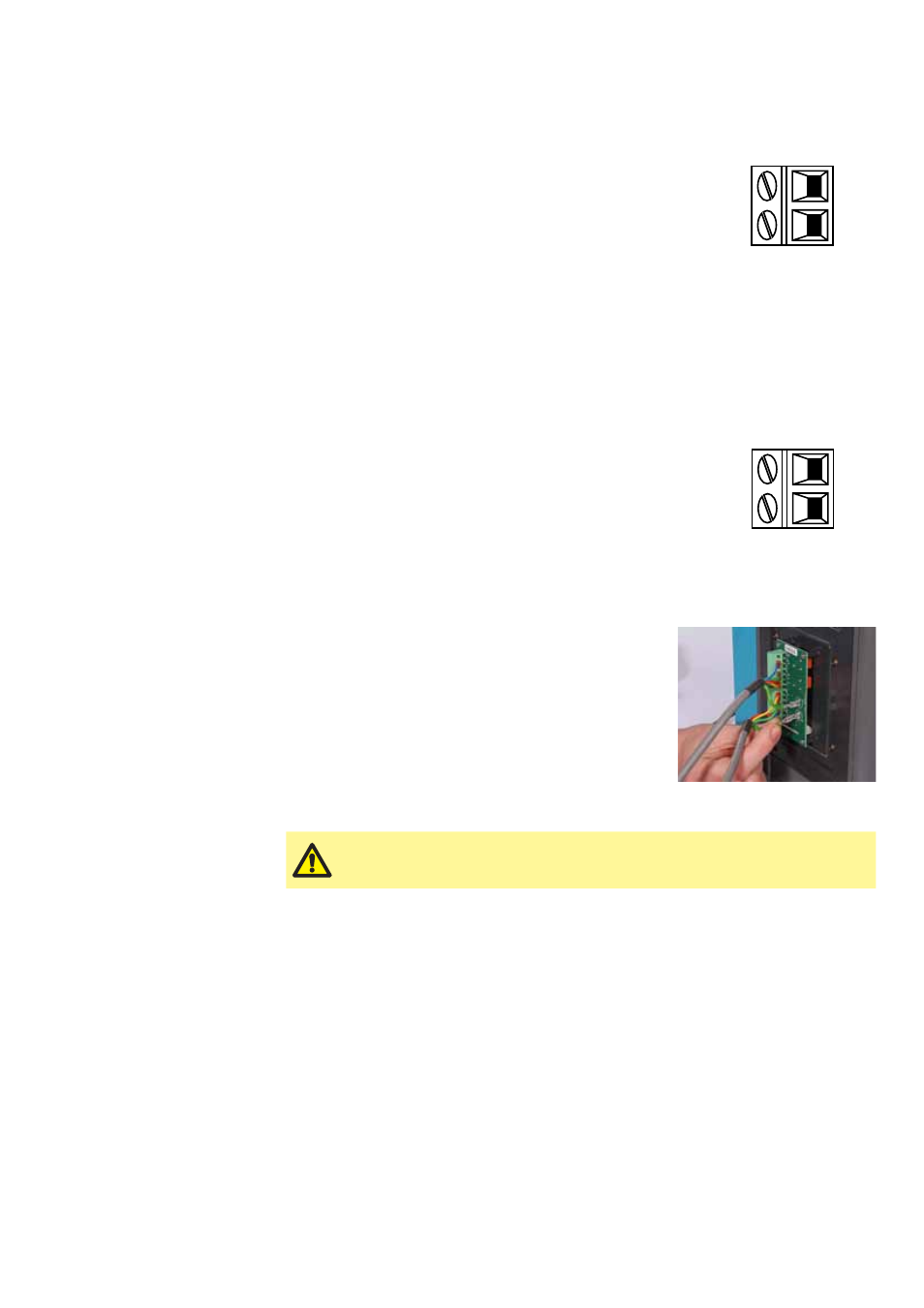

Velocità: input analogico (J2)
Il segnale analogico di processo deve essere applicato al
terminale I/P del connettore Analogico (J2). Il collegamento
a terra va al connettore GND dello stesso terminale. In
modalità analogica la velocità impostata della pompa
sarà proporzionale o inversamente proporzionale all'input
analogico. Vedere anche 15.5 Modalità analogica 4-20 mA
a pagina 37 e 15.6 Tarare la pompa per il comando 4-20
mA a pagina 41.
Impedenza del circuito 4-20 mA: 250 Ω.
Corrente max 40 mA
Nota: l'inversione della risposta del segnale si imposta nel
software. Non invertire la polarità dei terminali.
Analog
I/P
GND
1
2
J2
Velocità: output analogico (J1) (solo Universal+)
Un segnale di corrente analogico compreso fra 4 e 20 mA
è disponibile tra il terminale O/P (output) e il terminale
GND. La corrente è fissa e direttamente proporzionale alla
velocità della pompa. 20 mA = velocità massima; 4 mA =
velocità nulla.
4-20mA
0/P
GND
1
2
J1
Nota: Se l'output mA deve essere utilizzato per la lettura da un multimetro (impostato
su mA), è necessario un resistore da 250 Ω in serie.
Terminali di schermatura messa a terra
Per la schermatura della messa a terra dei cavi vengono
forniti dei terminali a forcella da 4,8 mm. Le messe a
terra dei cavi di input e output possono essere collegate
ad ognuno dei terminali.
Tenere i segnali 4-20 mA e a bassa tensione separati
dall'alimentazione di rete. Usare cavi di input separati fissati
mediante premistoppa.
