Posizionate il proiettore su un piano stabile oppure usate la staffa
(opzionale) per l’installazione fissa a soffitto o a parete.
ATTENZIONE: In caso di installazione a soffitto o parete me-
diante staffa di sospensione si seguano scrupolosamente
le istruzioni e le norme di sicurezza incluse nella confezione
della staffa. Qualora si utilizzi una staffa diversa da quella
fornita da SIM2 Multimedia, ci si assicuri che il proiettore
sia posto ad almeno 65 mm dal soffitto e che la staffa non
ostruisca le feritoie di entrata ed uscita dell’aria poste sul
coperchio e sul fondo del proiettore.
Se l’immagine proiettata è inclinata a destra o sinistra, utiliz-
zate i due piedini a vite posti sul fondo inferiore per allineare
la base dell’immagine proiettata alla base dello schermo di
proiezione (Fig. 6).
DIGITAL INPUT AUDIO OUT ZOOM
CONT ROL ( RS 23 2)
GRAP HICS RGB
R/Cr
G/Y B/Cb
HV 1 2
4 3 5
ATTENTI ON: pour ne pas comp romettre la prote ction contre les resqu e d'incende remplacer par un fusibl e de m eme type et de m ems caract eristique CAUTION : for con tinued pro tection against risk of fi re, replace only wi th same type and rating fu se.

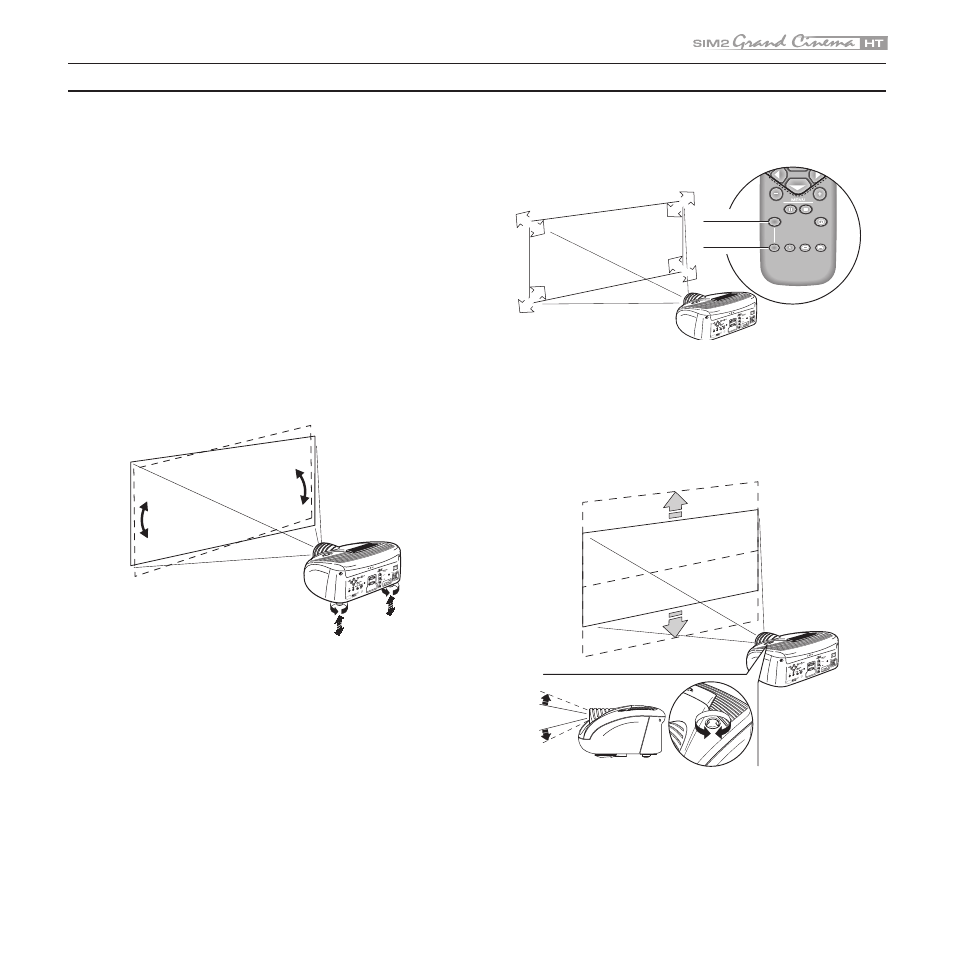

Fig. 6
Posizionate il proiettore alla distanza desiderata dallo scher-
mo: la dimensione dell’immagine proiettata è determinata
dalla distanza tra obiettivo del proiettore e lo schermo e dallo
zoom ottico impostato. Si veda l’ “Appendice C” per maggiori
dettagli.
Utilizzate lo zoom motorizzato dell’obiettivo per allargare o
restringere le dimensioni dell’immagine proiettata.
Utilizzate la messa a fuoco motorizzata dell’obiettivo per ot-
tenere la massima definizione dell’immagine proiettata; una
messa a fuoco corretta dovrebbe consentire di distinguere,
avvicinandosi allo schermo, ogni singolo pixel che compone
l’immagine proiettata (Fig. 7).
F1
ZOOM
FOCUS
F2
ZOOM
ZOOM
ZOOM
ZOOM
FUOCO
FUOCO
FUOCO
ZOOM
FUOCO
DIGITAL INPUT AUDIO OUT ZOOM
CONT ROL ( RS 23 2) GRAP HICS RGB R/Cr G/Y B/Cb
HV 1 2 4 3 5
ATTEN TION: pour ne pa s comprome ttre la pr otection contre les resque d'incen de rem placer par un fusible de meme type e t de mem s caracteristiqu e CAUTION: for con tinued pr otection against risk of fire, rep lace only wi th same type and ra ting fu se.
Fig. 7
Il dispositivo manuale di regolazione dell’alzo dell’obiettivo con-
sente di spostare in verticale l’immagine proiettata, sia in alto
che in basso rispetto al centro dell’obiettivo; lo spostamento
massimo è pari a metà dell’altezza dell’immagine stessa, in
entrambi i sensi (Fig. 8).
DIGITA L INPUT AUDIO OUT ZOOM
CONT ROL ( RS 23 2)
GRAP HICS RGB R/Cr G/Y B/Cb
HV 1 2 4 3 5
ATTENTION: pour ne pas com promettre la protection contre le s resque d'i ncende remplacer par un fusible d e meme type et de mems ca racterist ique CAUTION: for continu ed protect ion agains t
risk of fi re, replace only with same type and rati ng fuse.
Fig. 8
Se tale spostamento non fosse sufficiente, è possibile inclinare
il proiettore e correggere la distorsione a trapezio mediante
4 INSTALLAZIONE
