14

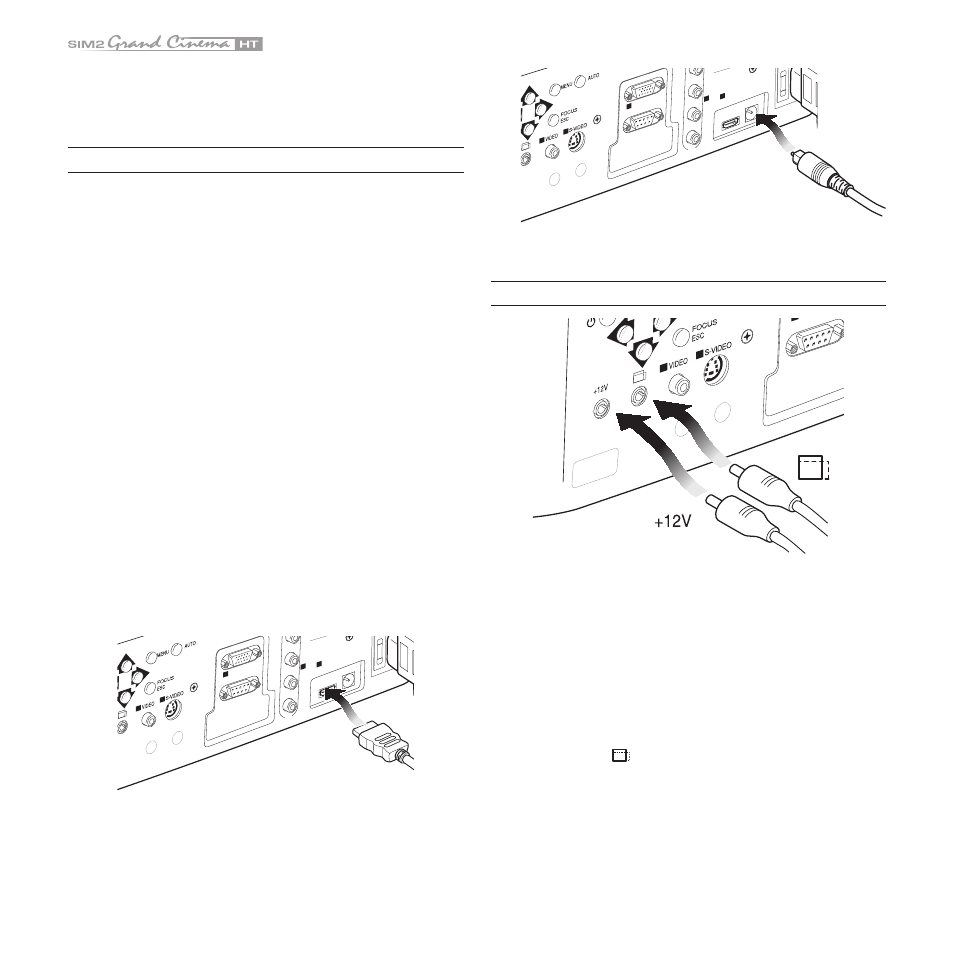

Mediante un opportuno cavo di adattamento da connettore
SCART a connettori di tipo RCA, è possibile applicare a questo
ingresso il segnale video RGB proveniente da una sorgente
munita di uscita su presa SCART.
HDMI™
Attraverso questo ingresso è possibile integrare l’ottima qualità
di un’immagine digitale con un segnale audio multicanale
.
L’interfaccia HDMI™ (High Definition Multimedia Interface) inte-
gra infatti al segnale video ad alta definizione non compresso,
un segnale audio multicanale (Fig. 1a).
L’interfaccia permette inoltre lo scambio di dati di controllo tra
la sorgente video ed il sistema HT finalizzate ad ottimizzare la
qualità dell’immagine proiettata.
L’ingresso HDMI™ consente di collegarsi a sorgenti video che
utilizzano il protocollo HDCP (High-Bandwidth Digital Contenet
Protection) per la protezione del loro contenuto. Tale proto-
collo è infatti incorporato nella definizione della tecnologia
HDMI™.
Una volta collegata la sorgente video all’ingresso HDMI™,
l’elaborazione interna da parte del proiettore scinde le infor-
mazioni relative alla parte video da quelle della parte audio.
Queste ultime sono rese disponibili attraverso una uscita ottica
digitale con connettore TOSLINK femmina secondo lo stan-
dard S/PDIF.
HDMI
AUDIO
OUT
ZOOM
CONT
ROL ( RS 23
2)
GRAP
HICS RGB
R/Cr
G/Y
B/Cb
HV
1
2
4
3 5
CAUTION: for continued protection against
risk of fire, replace
only with same type
and rating fuse.
Fig. 1a
HDMI
AUDIO
OUT
ZOOM
CONT
ROL ( RS 23
2)
GRAP
HICS RGB
R/Cr
G/Y
B/Cb
HV
1
2
4
3 5
CAUTION: for continued protection against
risk of fire, replace
only with same type
and rating fuse.
USCITE PER L’AZIONAMENTO DI SCHERMI MOTORIZZATI
ZOOM
CONT
ROL (
RS 23
2)
GRAP
HICS
RGB
1
2
4
Fig.
Il proiettore è provvisto di due uscite (tensione 1 Vdc) per il
comando di schermi di proiezione motorizzati e per il comando
di siparietti o tendine motorizzati, impiegabili per delimitare la
superficie utile dello schermo di proiezione quando si cambia
il formato dell’immagine proiettata (Fig. ).
L’uscita +1V si attiva quando il proiettore è acceso (spia
verde accesa) e si disattiva quando il proiettore è nello stato
di stand-by (spia rossa accesa).
Lo stato dell’uscita può essere impostato con la voce Ten-
dina del menu Formato.
Con questa uscita è possibile quindi comandare i siparietti mo-
torizzati laterali che delimitano a destra e sinistra uno schermo
di proiezione di formato 16:9 in modo da limitarne la superficie
utile al formato 4:.
Fig. 1b
