6 collegamenti – Sim2 HT305 E Manuale d'uso
Pagina 12
1

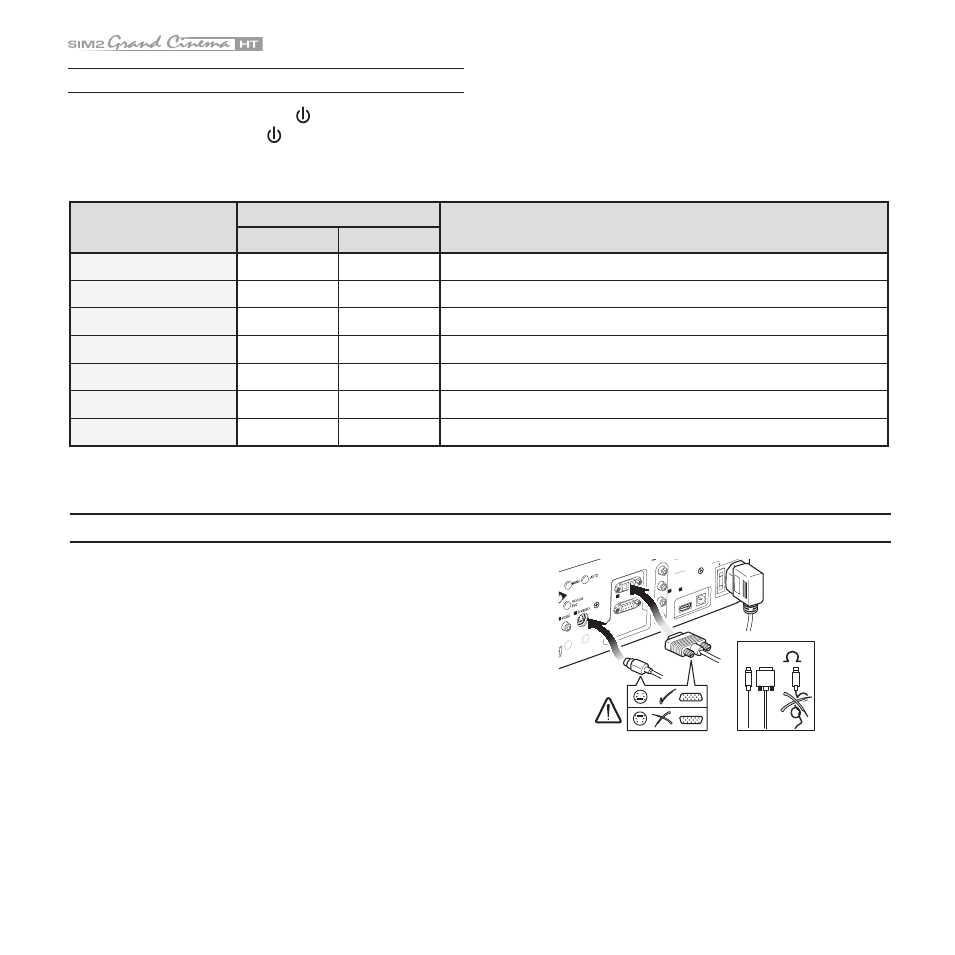

6 COLLEGAMENTI
Per ottenere le migliori prestazioni dal proiettore, vi consigliamo
di effettuare i collegamenti con le varie sorgenti di segnale
mediante cavi di buona qualità specifici per applicazioni video
(impedenza caratteristica 75 ohm).
Cavi e connettori di scarsa qualità possono corrompere i segnali
peggiorando la qualità dell’immagine proiettata.
Conservate ed utilizzate con cura i vari cavi di connessione
seguendo queste semplici avvertenze:
- Ad esclusione dei connettori coassiali di tipo RCA, verificate
sempre il corretto verso di inserzione dei connettori nelle ri-
spettive prese per evitare deformazioni dei piedini (Fig.16).
HDMI
AUDIO
OUT
ZOOM
CONT
ROL (
RS 23
2)
GRAP
HICS
RGB
R/Cr
G/Y
B/Cb
HV
1
2
4
3
5
ATTENTION: pour ne pas compromettre
la protection contre les resque d'incende
remplacer par un fusible de meme type
et de mems caracteristique
CAUTION: for continued protection against
risk of fire, replace
only with same type
and rating fuse.
75
Fig. 16
- Quando scollegate i vari apparecchi non strappare i
cavi.
- Non attorcigliate o schiacciate i cavi.
- Nelle installazioni occasionali in ambienti oscurati, abbiate
cura di sistemare i vari cavi in modo che non costituiscano
intralcio agli spostamenti delle persone.
dello spegnimento. Le ventole rimangono in funzione fino al
raffreddamento della lampada (spie rossa e verde accese),
avvenuto il quale si arrestano automaticamente. Non spegnere
il proiettore da interruttore di rete prima che le ventole abbiano
terminato di funzionare.
SPENTO
INIZIALIZZAZIONE
STATO
NOTE
INDICATORI
VERDE
ROSSO
STANDBY
ACCESO
RAFFREDDAMENTO
ATTENZIONE
ERRORE
Proiettore spento (interruttore di rete off)
Mettendo a on l'interruttore di rete il proiettore viene inizializzato (15 sec.),
successivamente entra in standby
Proiettore in attesa
Proiettore acceso
Durante lo spegnimento del proiettore le ventole raffreddano la lampada (1 min.)
Problemi nella visualizzazione di qualche segnale di ingresso
Circuito interno danneggiato
OFF
ON
OFF
ON
OFF
OFF
ON
ON
OFF
LAMPEGGIANTE
LAMPEGGIANTE
LAMPEGGIANTE
OFF
LAMPEGGIANTE
SPEGNIMENTO E RITORNO IN STAND-By
Dal telecomando: premere il tasto .
Dal tastierino: premere il tasto .
Allo spegnimento il proiettore si pone nuovamente nello stato
di stand-by memorizzando l’ingresso selezionato al momento
