10

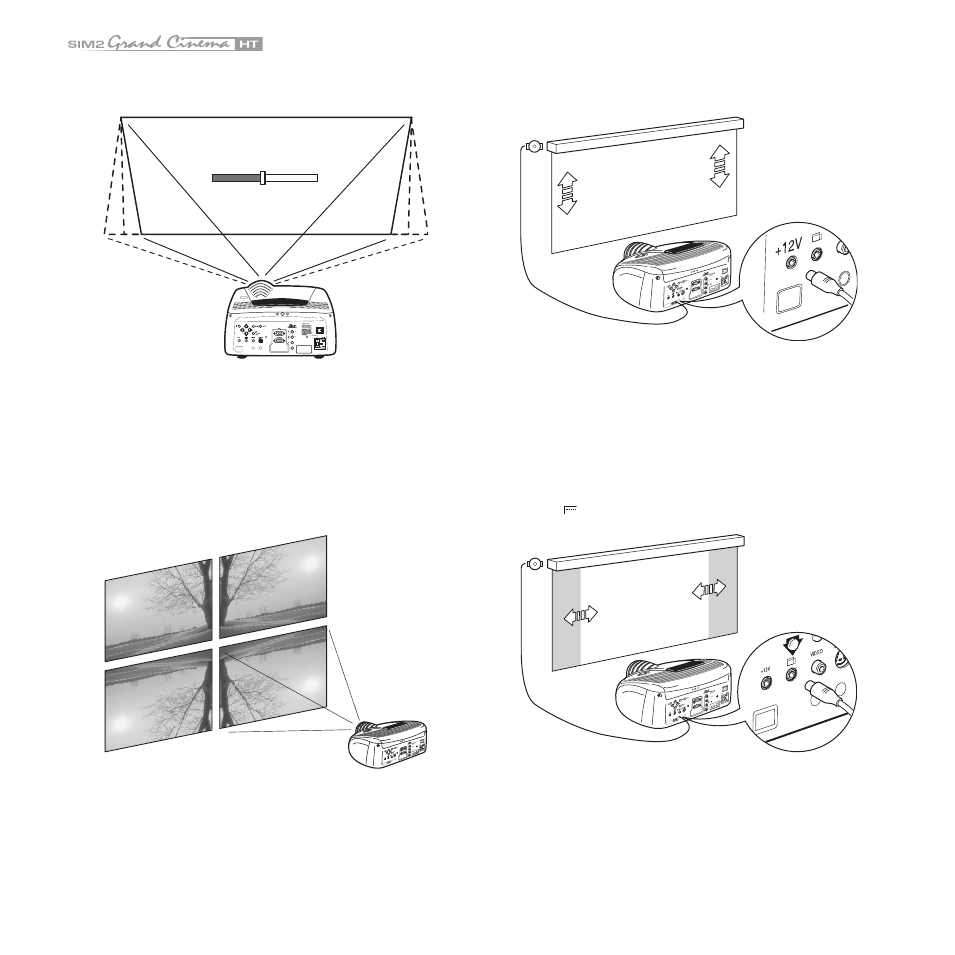

la regolazione Trapezio che si trova nel menu Installazione
(Fig.9).
TRAPEZIO
20%
C-SYNC
Fig. 9
Mediante la voce Orientazione nel menu Setup è possibile
capovolgere sotto-sopra oppure rovesciare specularmente
tra destra e sinistra l’immagine proiettata (Fig.10), in modo da
adeguarla alle configurazioni di installazione frontale, frontale
a soffitto, retro, retro a soffitto.
DIGITAL INPUT AUDIO OUT ZOOM
CONT ROL ( RS 23 2) GRAP HICS RGB R/Cr G/Y B/Cb
HV 1 2 4 3 5
ATTEN TION: pour ne pas comprome ttre la protect ion contre l es resque d'i ncende remplacer par un fusible d e meme type et de m ems car acteristiq ue CAUTION: for co ntinued protectio n against risk of f ire, replac e only with sam e type and rating fuse.
Fig. 10
È possibile utilizzare uno schermo motorizzato a scomparsa
ricavando il comando di azionamento dall’uscita +1V posta
sul retro del proiettore (Fig. 11).
DIGITA L INPUT AUDIO OUT ZOOM
CONT ROL ( RS 23 2)
GRAP HICS RGB
R/Cr
G/Y
B/Cb
HV 1 2
4 3 5
ATTENTION: pour ne pas com promettre la protect ion con tre les resque d' incende
remplacer par un fusib le de me me type
et de mems cara cteristiq ue CAUTION: fo r continued protecti on against
risk of f ire, replace only wit h same type and rati ng fuse.
Fig. 11
Questa uscita si attiva (tensione +1 Vdc) quando il proiettore
è acceso e si disattiva (nessuna tensione in uscita) quando il
proiettore è nello stato di stand-by.
È possibile inoltre utilizzare dei siparietti (o tendine) di colore
nero e motorizzati a scomparsa per delimitare lo schermo di
proiezione quando si cambia il formato dell’immagine proiet-
tata (Fig. 1). Il comando di azionamento può essere ricavato
dall’ uscita posta sul retro del proiettore.
DIGITA L INPUT AUDIO OUT ZOOM
CONT ROL ( RS 23 2)
GRAP HICS RGB
R/Cr
G/Y
B/Cb
HV 1 2
4 3 5
ATTENTI ON: pou r ne pa s compr omettre la prote ction con tre les resque d'incende remplacer par u n fusible de meme type
et de m ems cara cteristiqu e CAUTIO N: for cont inued prote ction again st
risk of fire, replace only with sam e type and ratin g fuse.
Fig. 1
Per le installazioni retro è necessario utilizzare un opportuno
schermo traslucido.
Per le installazioni frontali è consigliato l’utilizzare uno schermo
con bordi neri non riflettenti, che riquadrino perfettamente
l’immagine proiettata.
