Sezione 4: Individuazione del Guasti 51
Problema Solution
L’arco si spegne dopo il
trasferimento con un foro
di sfondamento di grande
dimensione ◊ Controllare che il ritardo di sfondamento non sia troppo lungo.
◊ Controllare che l’uscita di movimento macchina sia attiva
e collegata al CNC.
◊ Controllare che il CNC sia attivo e che sia stata impostata una
velocità della macchina corretta.
La torcia inizia a tagliare
prima di aver completato lo
sfondamento della lamiera ◊ Controllare che il ritardo di sfondamento non sia troppo breve.
La torcia si abbassa
bruscamente sulla lamiera
non appena inizia il controllo
tensione ◊ Aumentare il valore della tensione dell’arco.
◊ Aumentare il ritardo di accelerazione macchina – selettore
DIP SW7 Off.
◊ Controllare la calibrazione della tensione dell’arco.
La torcia risale allontanandosi
dalla lamiera subito dopo
l’inizio del controllo tensione ◊ Ridurre il valore della tensione dell’arco.
◊ Aumentare il valore dell’altezza di sfondamento.
◊ Controllare la calibrazione della tensione dell’arco.
Controllo tensione impreciso ◊ Controllare tutte le connessioni di terra del sistema.
◊ Controllare che non vi siano perdite di liquido di raffreddamento
sulla torcia.
Mancata risalita della torcia
a fine taglio ◊ Controllare le impostazioni di risalita della torcia a fine taglio –
selettori DIP SW9 ed SW10.
◊ Controllare che la torcia o il set di cavi non siano bloccati
od ostruiti.
Errore sgancio torcia su
collisione Se il sistema di sgancio in caso di collisione non è scattato, controllare
i collegamenti dal carrello al PHC:

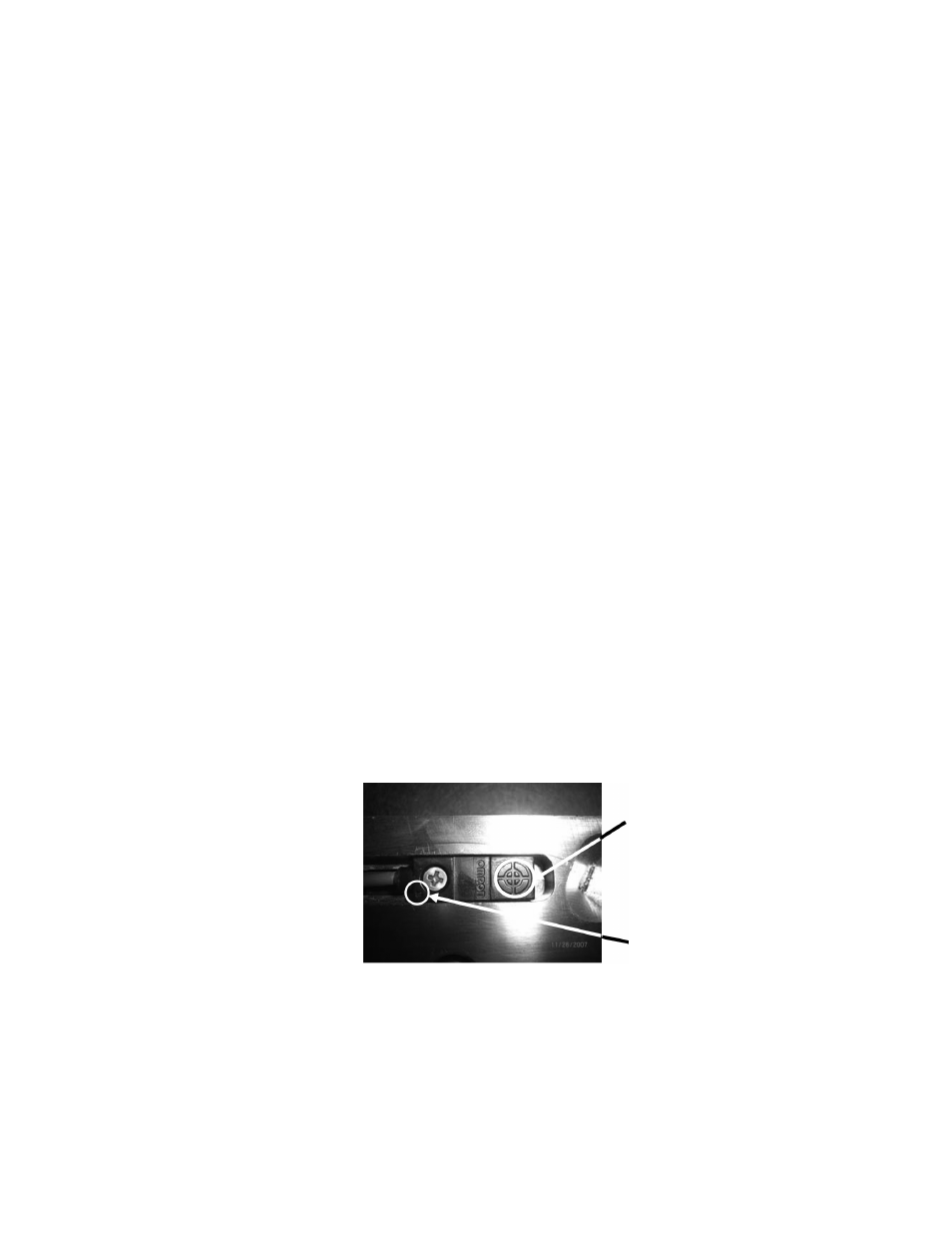

1. Per testare l’interruttore, toccare con un pezzo di metallo il mirino sul
sensore magnetico nella parte superiore del dispositivo anticollisione.
Il LED al centro del sensore si accende se l’interruttore funziona
correttamente.
2. Verificare il collegamento a terra dalla scheda di interfaccia del
carrello torcia al bus di terra sul banco di taglio. Vedi Figura 13
a pagina 12.
3. Verificare che il cavo del sensore magnetico sia collegato alla scheda
di interfaccia del carrello torcia.
Mirino
LED
