36 Sensor™ PHC: Guida d’uso e Configurazione
Avvio plasma
Segnale di uscita contatto relè dal PHC e di ingresso nel generatore. Il PHC attiva questo segnale
chiudendo il contatto per attivare il generatore.
AVVERTENZA!
In caso di interfaccia con sistemi plasma meno recenti, come MAX100 o MAX200, occorre
inserire un relè fornito dal cliente (vedi Figura 19). I sistemi plasma più datati assorbono grandi
quantità di corrente attraverso l’ingresso AVVIO PLASMA, di molto superiori rispetto alla portata
massima del segnale di uscita START del Sensor PHC.
Congelamento innesco
Segnale di uscita dal PHC e di ingresso nel generatore: deve essere attivata per ritardare l’innesco dell’alta
frequenza delle torce meccanizzate. Questo segnale viene normalmente utilizzato per sincronizzare l’innesco
di più torce. Esso può anche essere usato per risparmiare sul tempo ciclo, attivando il preflusso durante il
rilevamento dell’altezza iniziale. L’utilizzo di questo segnale è opzionale, ma migliora le prestazioni dei sistemi
plasma che possono utilizzarlo. Il segnale non si usa per le torce con innesco al contatto installate sulle unità
plasma Powermax
® .
Trasferimento
Segnale di uscita dal generatore e di ingresso nel PHC. Il generatore attiva questa uscita per indicare che si
è verificato un trasferimento d’arco.

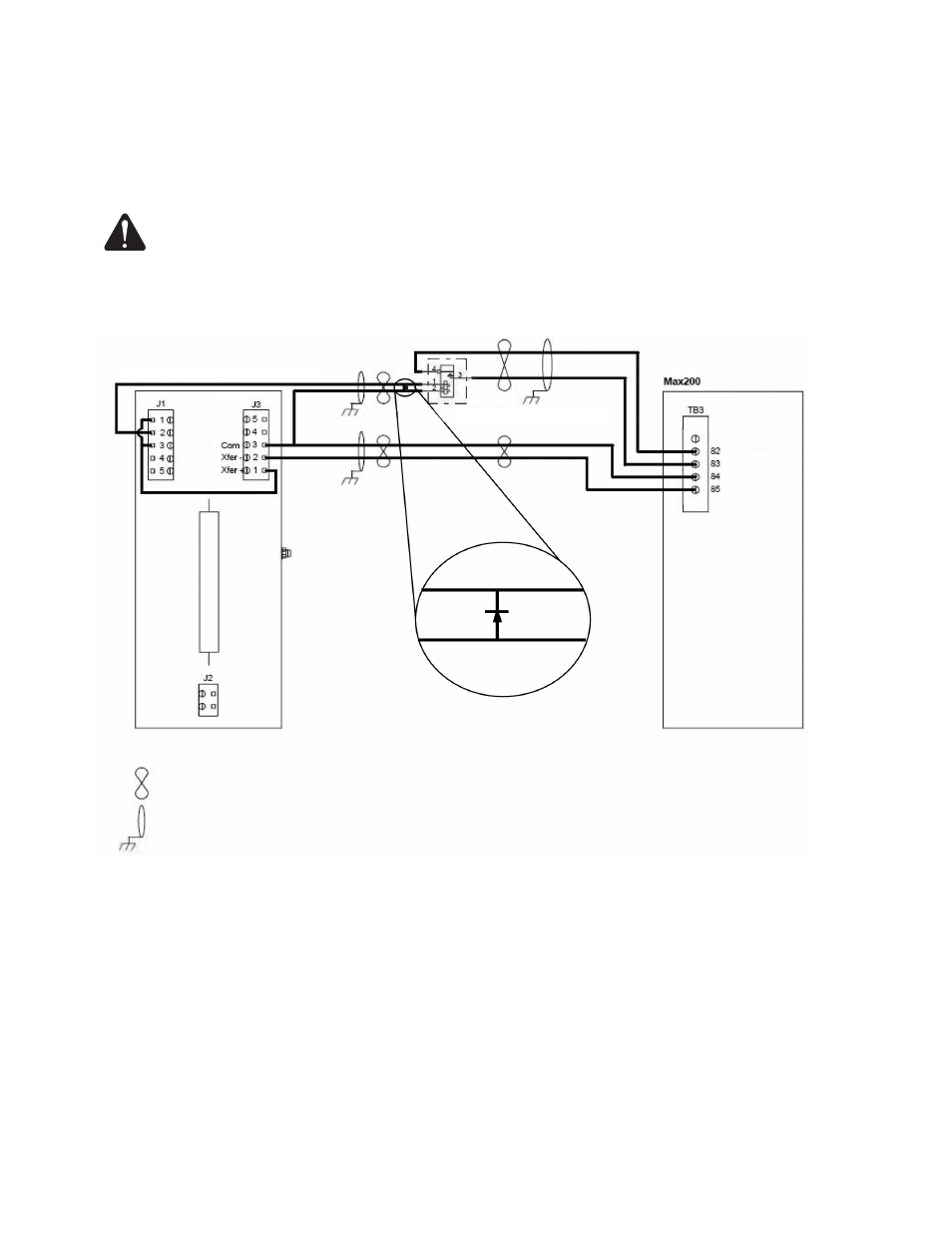

Figura 19: Per il collegamento a sistemi plasma meno recenti (MAX100 o MAX200)
Avvio plasma
Movimento macchina
Relè fornito dal cliente
Relè fornito dal cliente: bobina a 12 VCC, portata massima bobina 30 mA, portata massima contatto 10 A.
Indica una coppia intrecciata
Indica un cavo schermato (fornito dal cliente)
Scheda di interfaccia plasma Sensor PHC
Avvio+
Avvio-
+12 VCC
