Hypertherm PHC - Manuale (Pagina 20)

128,9 mm
35,6 mm
32,8 mm
140,2 mm
ASOLE PER VITI M3 (#6)
22 Sensor™ PHC: Guida d’uso e Configurazione
Installazione del gruppo di interfaccia plasma
Installare il gruppo di interfaccia plasma vicino al generatore per facilitare il collegamento dei cavi di tensione
arco e di segnale tra le unità. L’unità può essere installata in qualsiasi posizione e fissata direttamente nella
parte posteriore o all’interno del generatore. I fori di montaggio sono dimensionati per bulloni M3 (#6). Vedi
Figura 8.
Nota: I terminali di massa dell’interfaccia plasma devono essere collegati alla terra positiva del
generatore per fornire un feedback del valore di tensione dell’arco. Questo feedback è essenziale per
ottenere prestazioni di taglio ottimali.

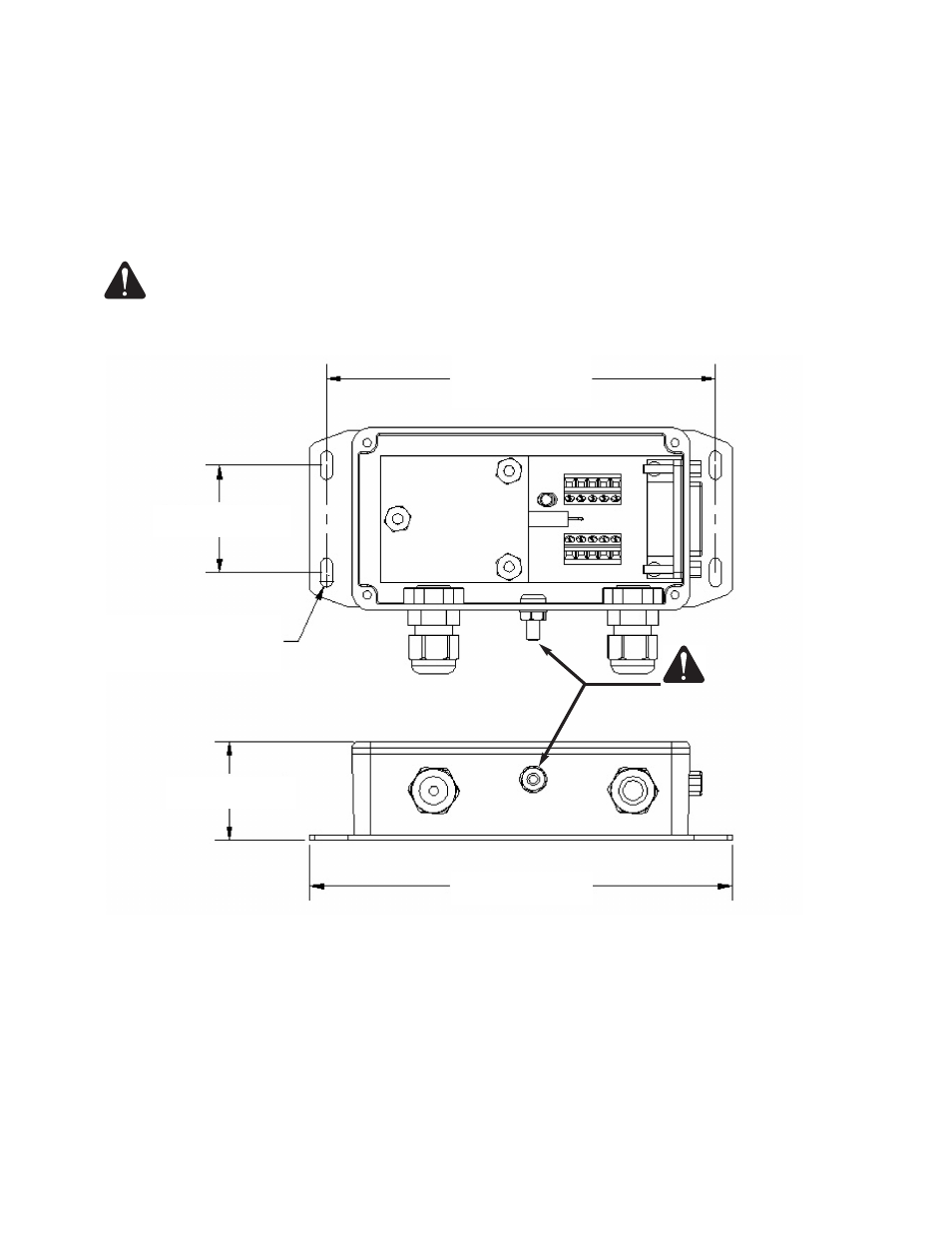

Figura 8: Installazione dell’interfaccia plasma
AVVERTENZA!
Collegare al bus di terra
sul banco di taglio.
