28 Sensor™ PHC: Guida d’uso e Configurazione
Segnali di interfaccia PHC
La maggior parte dei segnali di interfaccia PHC vengono trasferiti attraverso degli optoisolatori. La Figura 14
illustra i dettagli della connessione dell’I/O agli interruttori, ai relè, ai transistor ed agli altri circuiti esterni. La
figura mostra alcuni esempi di utilizzo dell’alimentazione interna isolata a +12 V e di un’alimentazione esterna.
Non usare un’alimentazione esterna maggiore di +24 V sugli ingressi senza prevedere delle resistenze
aggiuntive in serie.
Nota: L’uscita Avvio plasma verso il generatore è costituita da un relè con chiusura contatto isolato.
AVVERTENZA!
Non superare i 24 V o i 30 mA in ingresso o in uscita su qualunque optoisolatore. Rispettare la
polarità corretta del segnale per prevenire qualsiasi danno.

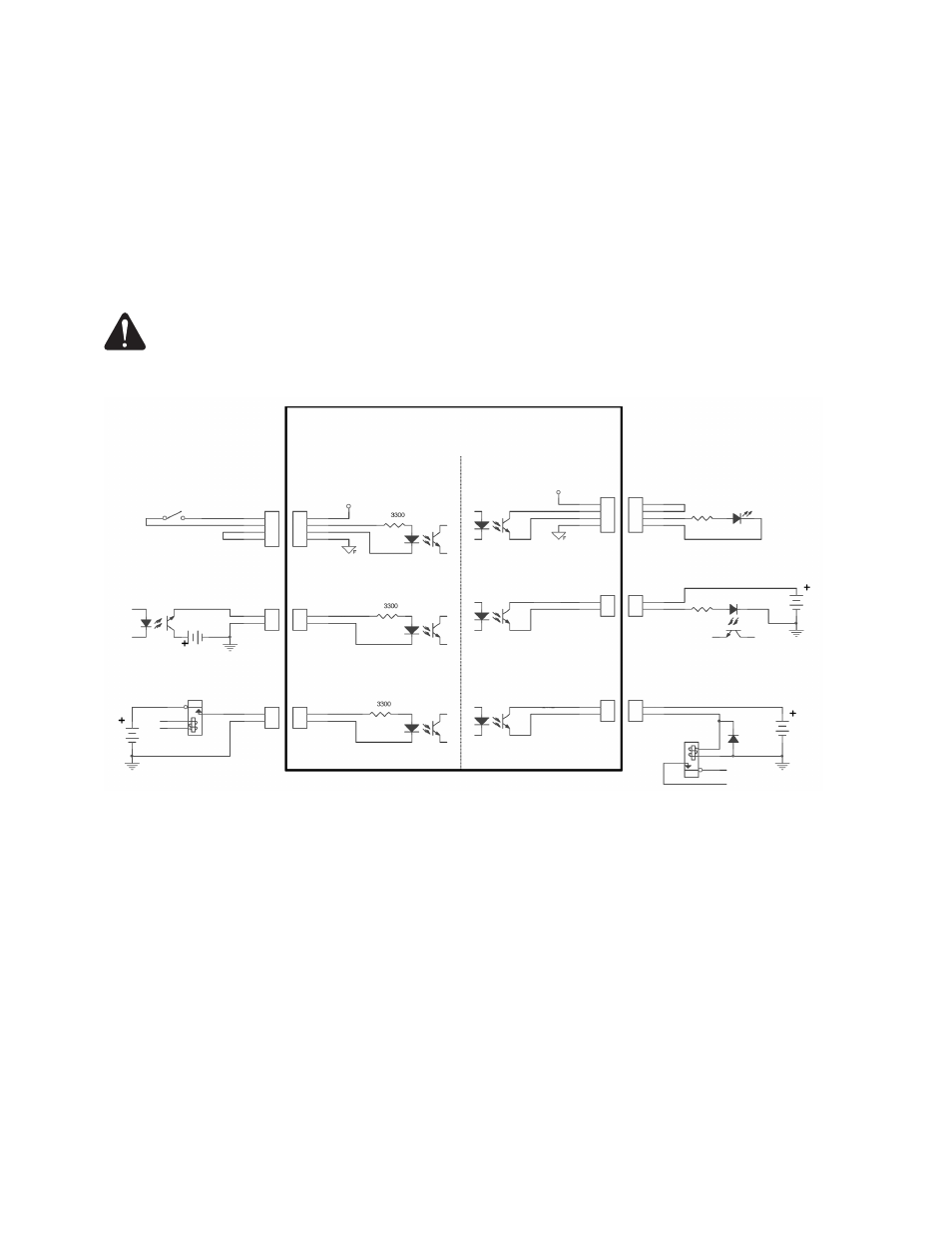

Figura 14: Esempi generali di interfacciamento
Ingressi di esempio
Circuito esterno
Circuito interno del Sensor PHC
Ingressi Uscite
Uscite di esempio
Circuito esterno
Usare l’alimentazione interna a +12 V del PHC Usare l’alimentazione interna a +12 V del PHC
Usare l’alimentazione esterna a +24 V
Usare l’alimentazione esterna a +24 V
Usare l’alimentazione esterna a +24 V Usare l’alimentazione esterna a +24 V
INTERRUTTORE
+12 V campo
+12 V campo
OPTOISOLATORE
24 V
GND_Esterna
RELÈ
RESISTORE
OPTOISOLATORE
RESISTORE LED
24 V
24 V
24 V
RELÈ
GND_Esterna
GND_Esterna
GND_Esterna
+INGRESSO
–INGRESSO
+INGRESSO
–INGRESSO
+INGRESSO
–INGRESSO
+USCITA
–USCITA
+USCITA
–USCITA
+USCITA
–USCITA
DIODE
