20 Sensor™ PHC: Guida d’uso e Configurazione
Installazione dell’unità di comando
Prima di collegare il sistema PHC, installare le unità secondo le necessità, usando i supporti forniti dal
cliente. Non posizionare le unità sopra gli armadi senza fissaggi o sul pavimento. Le unità di comando
possono essere fissate sia dalla parte posteriore sia da quella anteriore, come illustrato nelle Figure 6 e 7.
Fissaggio dell’unità di comando dalla parte posteriore
Installare l’unità di comando PHC vicino alla postazione dell’operatore. L’installazione dell’unità deve
agevolare l’accesso e la visibilità dei comandi del PHC e del display. Ci sono 4 fori di fissaggio per bulloni
M4 (#10-32 pollici).
Nota: Per un funzionamento affidabile, occorre collegare la terra.

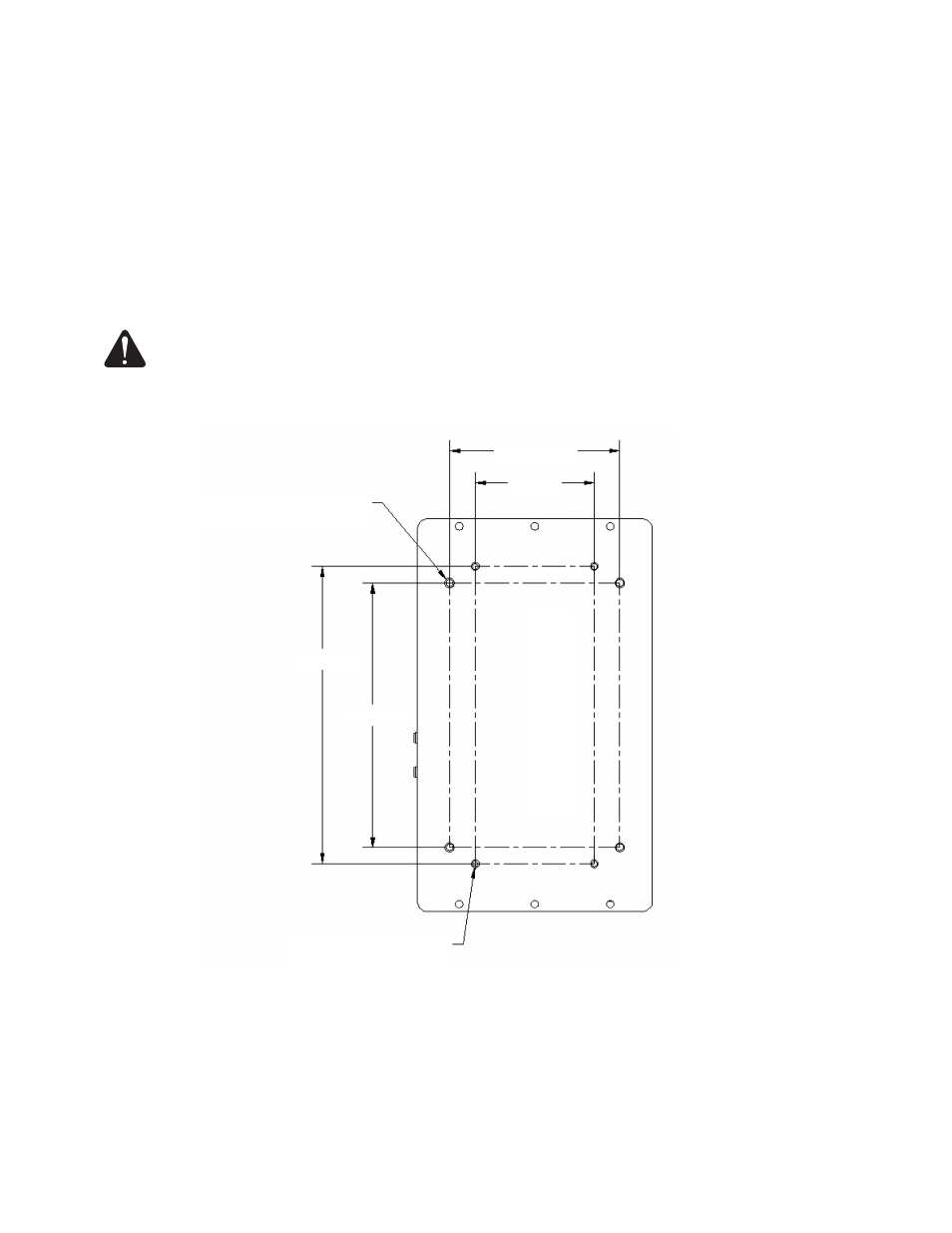

Figura 6: Fissaggio dell’unità di comando dalla parte posteriore
N° 4 DADI SALDATI #10-32
M
A
S
C
HERE
D
I
FISS
A
G
G
IO
P
O
S
T
ERI
O
R
E
N° 4 DADI SALDATI M4
114,3 mm
80 mm
200 mm
1778 mm
