Sezione 2: Installazione e Configurazione 33
Plasma Interface SignalsSegnali di interfaccia plasma
Nome
Numeri dei pin del connettore
tipo D-sub a 15 pin
Interfaccia plasma Tipo di segnale
Avvio plasma 2, 10
J1-1, J1-2
(contatto isolato)
Uscita contatto relè
Congelamento
innesco
Pos 3 Neg 11 J1-4 (+), J1-5 (-) Uscita isolatore
Trasferimento Uscita + 4 Uscita – 12 J3-1 (+), J3-2 (-) Uscita isolatore
Tensione arco Uscita + 8 Uscita – 15
Picchetto di terra (+),
Term (-)
Analogico filtrato attenuato
+12 V campo 1, 9 J1-3 Uscita alimentazione campo
Comune campo 5, 6, 7, 13, 14 J3-3
Comune alimentazione
sul campo

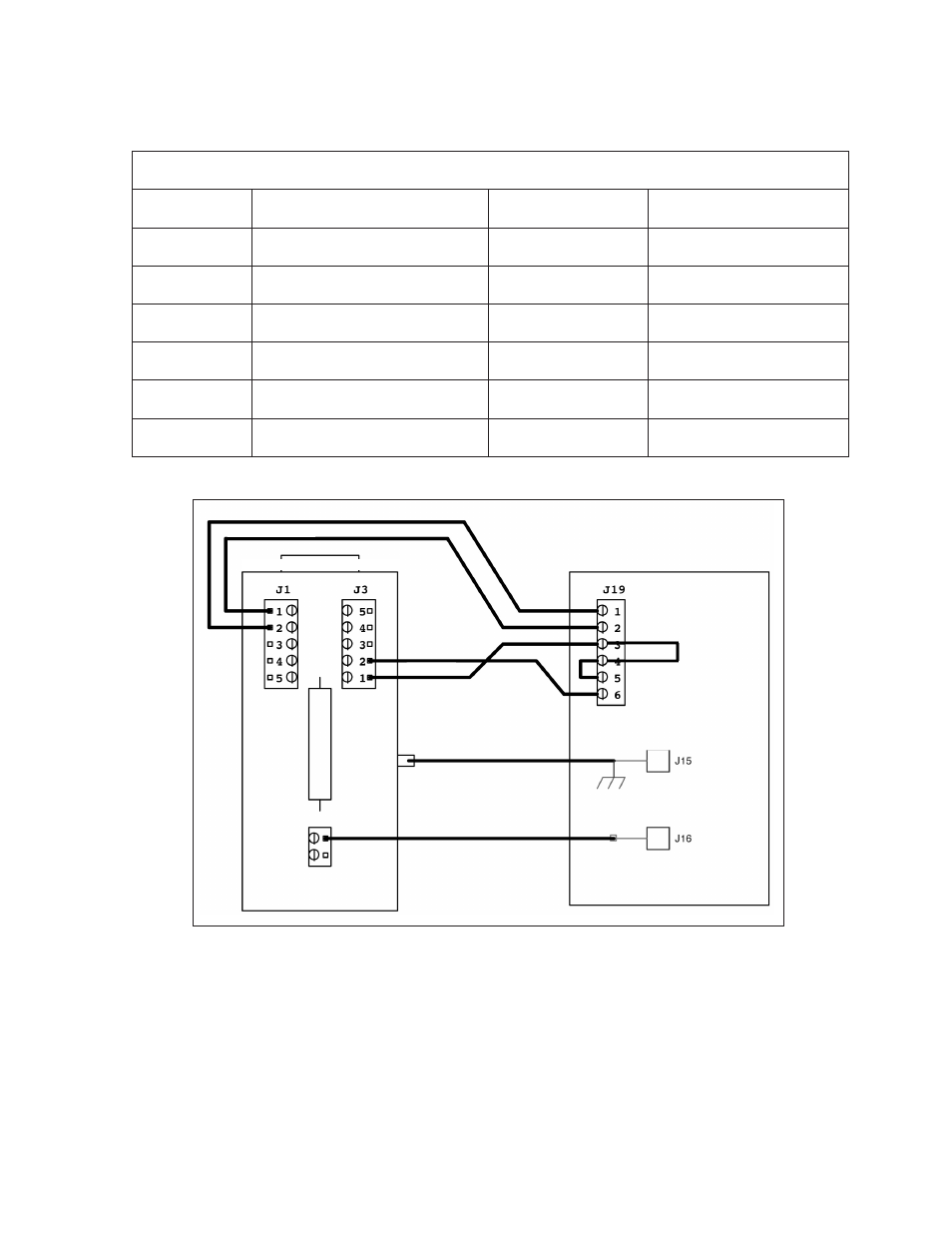

Figura 16: connessioni Powermax tramite l’unità di interfaccia plasma
Nella Figura 18, a pagina 35, è riportato uno schema dei circuiti dell’interfaccia plasma.
Avvio-
Avvio+
Connettore tipo D-sub a 15 pin
Trasferimento-
Trasferimento+
Bianco
Rosso
Giallo
Nero
+24 VCC
Comune
Terra positiva
Tensione arco (negativa)
Interfaccia plasma
Sensor PHC
PowerMax
G3 Series
Pezzo (terra positiva)
Elettrodo (negativo)
