MANUTENZIONE
powermax30
Manuale di manutenzione 3-37
5. Staccare con attenzione la targa dati dalla base. Conservarla da una parte. La targa dati riporta il numero di
serie del sistema; pertanto è importante non perderla o non strapparla.
6. Posizionare l’estremità di legno di uno scovolo, un’astina rigida o un attrezzo simile, con un diametro di circa
0,23 cm in ciascuno dei 5 fori sulla base, dal lato della scheda di potenza. Premere su ciascun foro fino a
sganciare i ganci e tirare via la base dal pannello centrale.
7. Posizionare la nuova base sulla lamiera metallica sul fondo del generatore in modo che i fori delle viti siano
allineati. Ripristinare le 6 viti ed attaccare la targa dati sulla nuova base.
8. Rimontare le mascherine. Assicurarsi che i fori delle viti sul morsetto di massa della mascherina anteriore
siano allineati con i fori sulla mascherina e sul generatore.
9. Facendo attenzione a non pizzicare nessun filo, riposizionare la protezione di Nomex e reinserire il coperchio
sul generatore. Assicurarsi che i bordi inferiori siano all’interno delle guide. Posizionare la maniglia sopra i fori
nella parte superiore del coperchio, quindi fissare il coperchio utilizzando le due viti.
10. Ricollegare l’alimentazione elettrica e quella del gas.
Sostituzione della base
1. Spegnere il generatore, scollegare il cavo di alimentazione ed il tubo di alimentazione del gas.
2. Rimuovere le 2 viti dalla maniglia sulla parte superiore del generatore. Rimuovere la maniglia e sollevare il
coperchio togliendolo dal generatore.

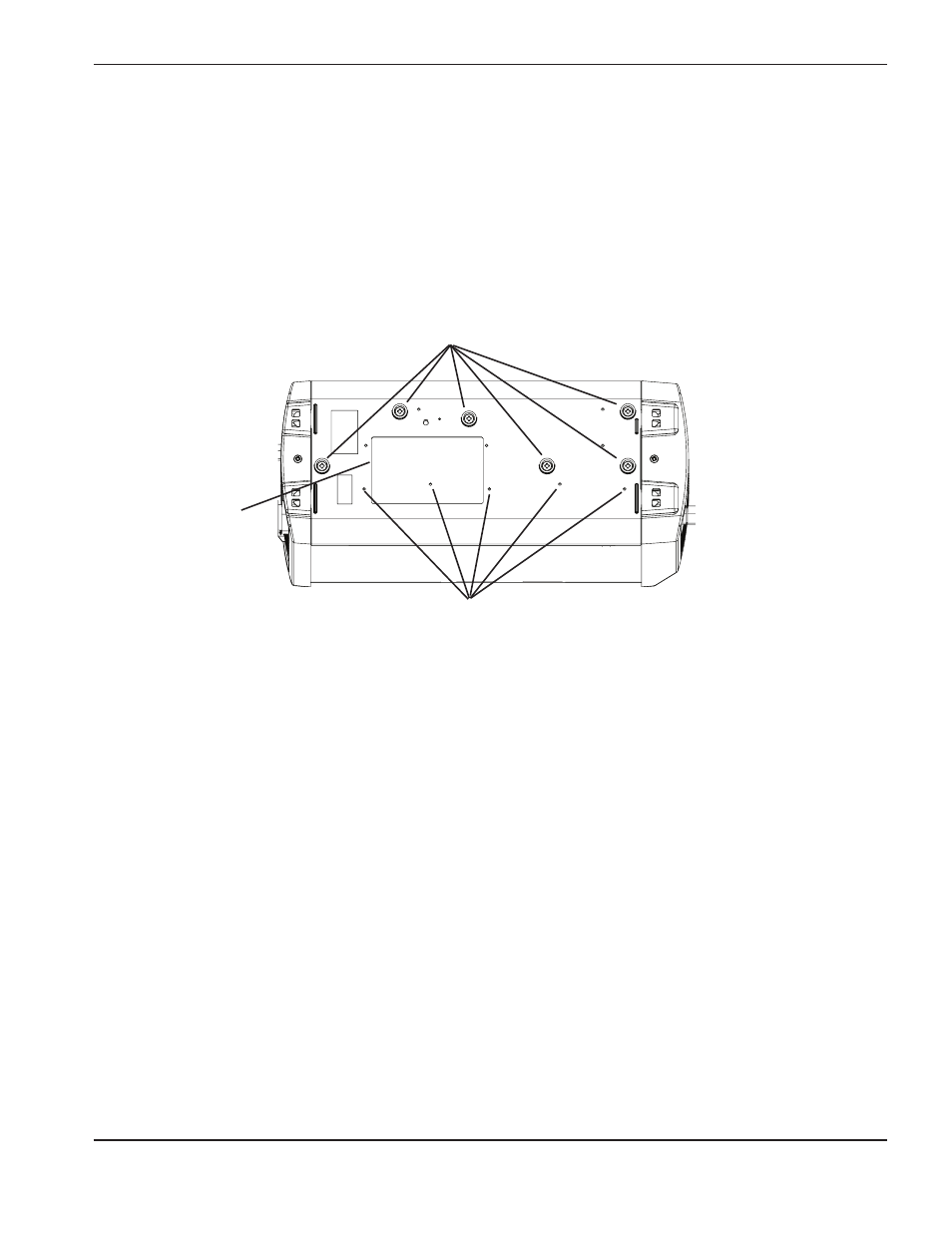

3. Capovolgere il generatore e rimuovere le 6 viti dalla base.
4. Rimuovere le mascherine e la protezione di Nomex. Vedi paragrafo Rimozione di una mascherina, più indietro
in questa sezione.
Viti
Fori
Posizione
della targa dati
