MANUTENZIONE
powermax30
Manuale di manutenzione 3-35
11. Scollegare i 2 fili inferiori (entrambi bianchi) dall’interruttore di alimentazione ON/OFF.
12. Coricare il gruppo su un fianco (con la scheda di potenza nella parte bassa) ed usare una chiave da 8 mm per
rimuovere i dadi che fissano i fili rosso e bianco che passano sotto la scheda per collegarsi ai prigionieri sul
gruppo, lato ventola. I prigionieri sono etichettati come “RED” e “WHT.”

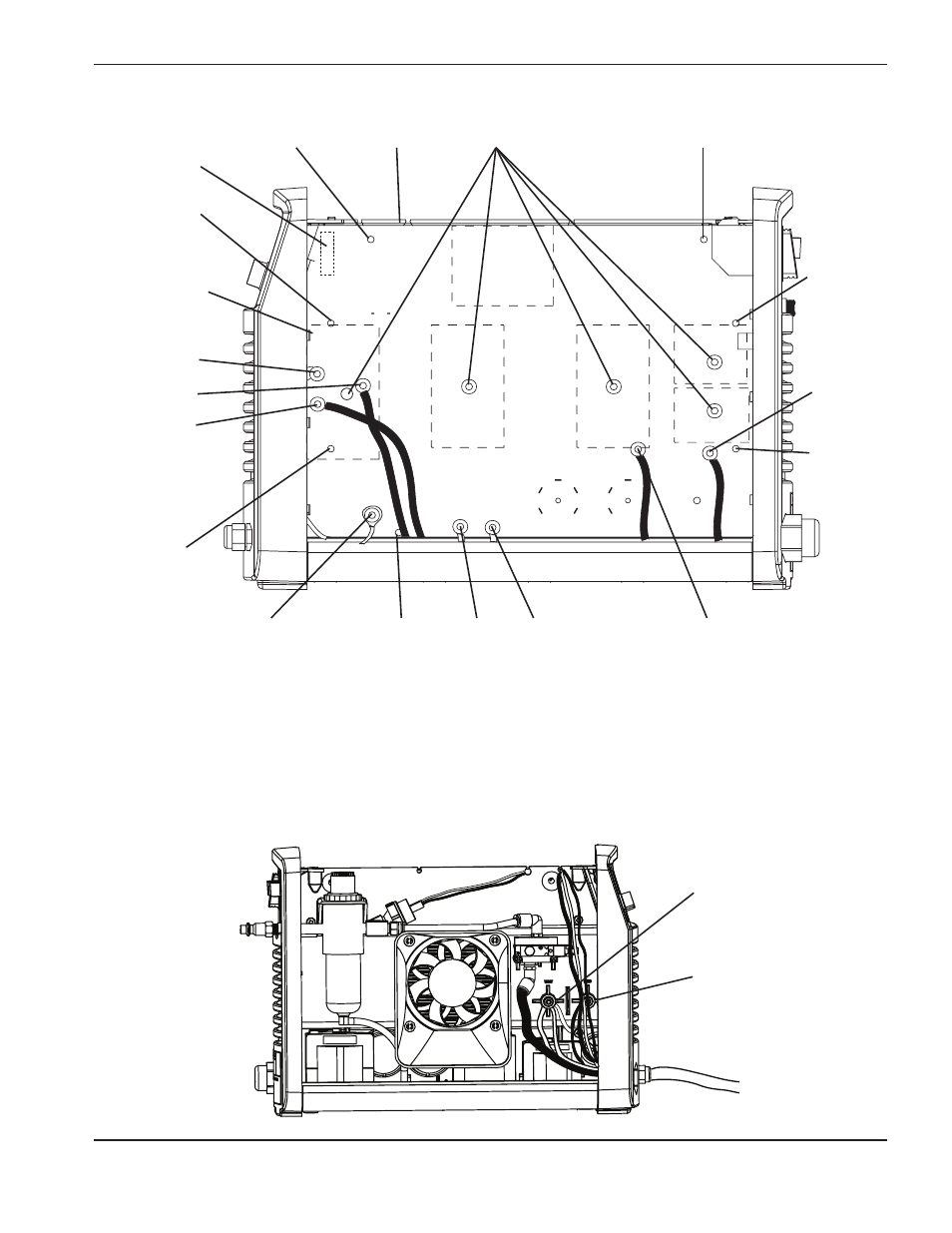

Cavo piatto
Accensione
torcia e sensore
cappuccio
inserito (J12)
J4, J5, e J6
J18
J19 J20 J21
J13
J14
J15
Connettore del
cavo di massa
(J22)
Vite di fissaggio Vite di fissaggio
Vite di
fissaggio
Vite del gruppo
dissipatore di
calore
Vite del gruppo
dissipatore di
calore
Vite del
gruppo
dissipatore
di calore
Vite del
gruppo
dissipatore
di calore
Viti di fissaggio
dell’IGBT
Bianco
Rosso
