Test 2 – misure di tensione sulla scheda di potenza

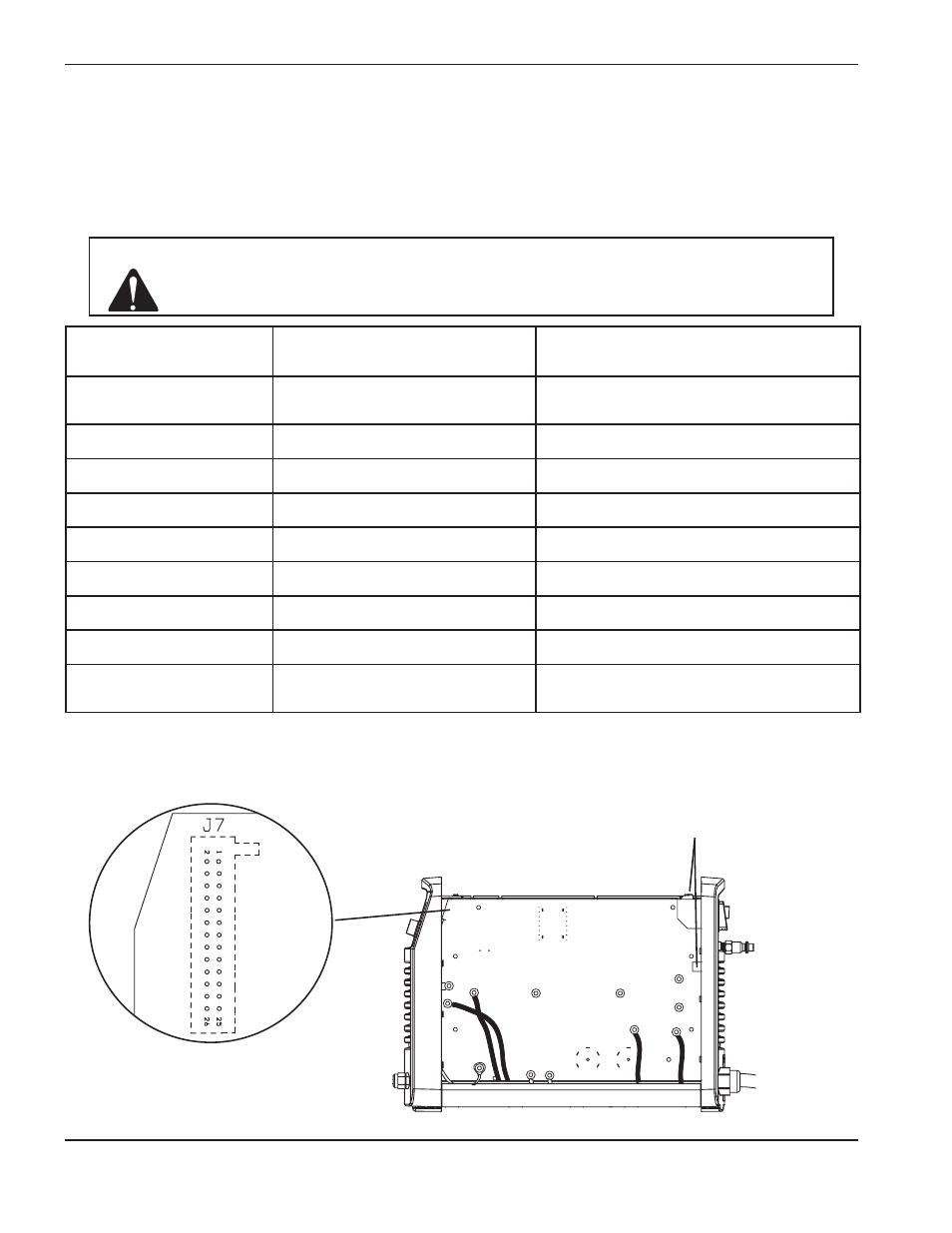

Con l’alimentazione accesa (ON), misurare con un tester le tensioni sui pin del connettore J7 elencati nella
seguente tabella per assicurarsi che la scheda di potenza funzioni correttamente. Se uno qualunque dei valori non
è corretto, sostituire la scheda di potenza.
Nota: tutti i valori possono avere una tolleranza di ±10%.
Tensioni tra i pin del
connettore J7 e la massa
Test Valore previsto
19
VACR (tensione di linea CA
raddrizzata) 0,86 V con tensione di linea di 120 V
1,87 V con tensione di linea di 230 V
21 VBUS (tensione CC del bus) 2,28 VCC con bus (VBUS) di 375 V
18 IPFC (corrente di ingresso) < 0,1 VCC
20 IFB (corrente di uscita) < 0,1 VCC
22 ITF (corrente di trasferimento) < 0,1 VCC
5 3,3 VCC 3,3 VCC ±5%
7 5 VCC 5 VCC ±5%
12 24 V, pin di rilevamento 2,2 VCC
16 Segnale di Start
3,2 VCC chiuso
0 VCC aperto
Nota: Per misurare i valori sul pin 16, occorre avere la torcia ed il generatore posizionati in modo da poter
facilmente attivare e disattivare il pulsante torcia.
Collegare a massa tramite il morsetto del
conduttore di massa oppure il dissipatore di calore
Attenzione: Non usare il terminale -VBUS come massa. Nel farlo, si potrebbe danneggiare il
generatore in modo irreversibile. Come massa, usare invece il morsetto sulla
mascherina posteriore oppure sul dissipatore di calore, come illustrato nel seguito.
MANUTENZIONE
3-16
powermax30
Manuale di manutenzione
