MANUTENZIONE
powermax30
Manuale di manutenzione 3-15
Monofase
L Nero (CSA)
Marrone (CE)
N Bianco (CSA)
Blu (CE)
Messa Verde (CSA)
a terra Verde/Giallo (CE)
L
N
Messa a terra
J2 J1

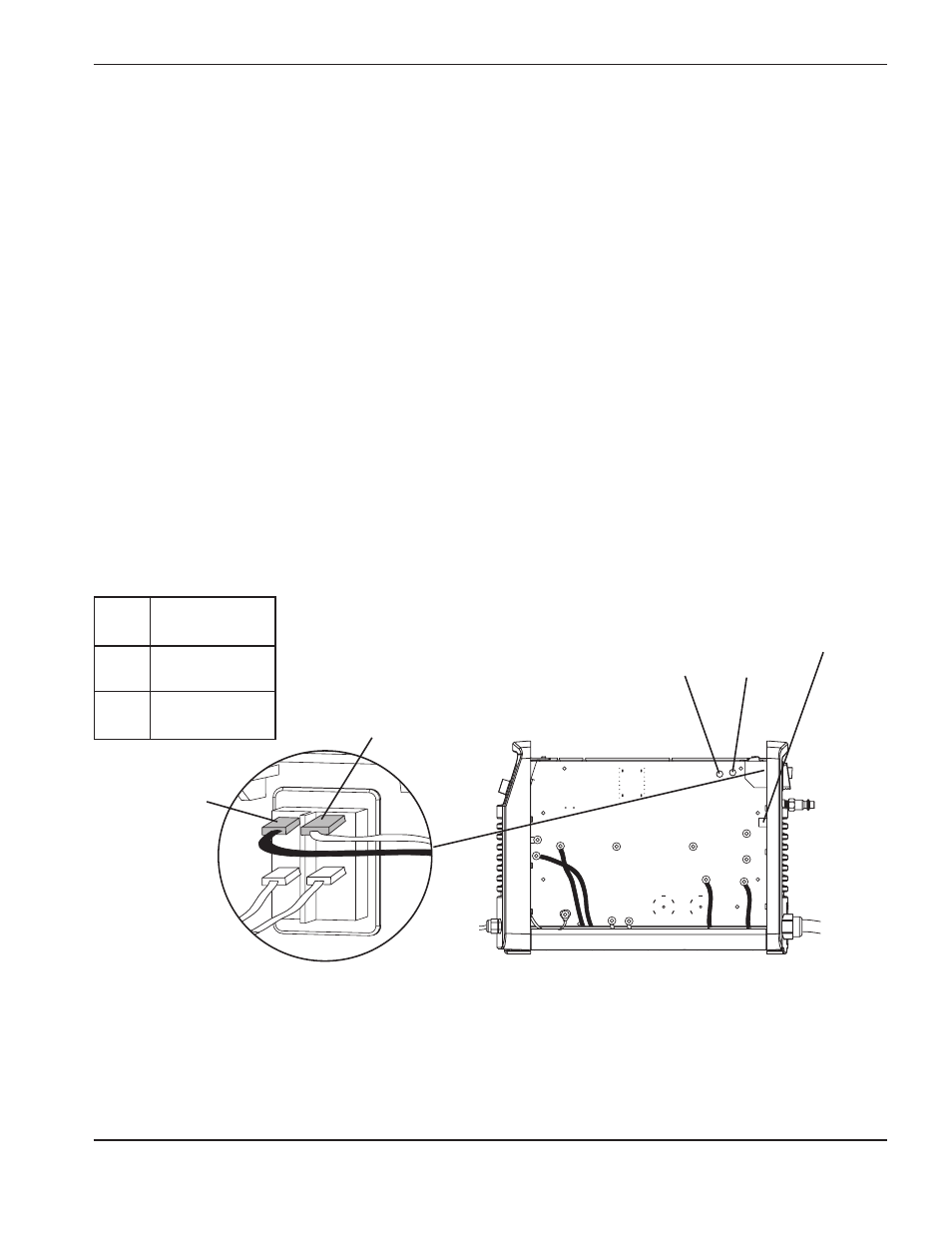

Test 1 – tensione di alimentazione
Misurare la tensione in ingresso e la tensione di linea sulla parte superiore dell’interruttore di alimentazione (S1).
1. Scollegare l’alimentazione elettrica e posizionare l’interruttore di alimentazione ON/OFF su OFF (O).
2. Estrarre leggermente i due fili superiori dell’interruttore di alimentazione ON/OFF dalle linguette, in modo da
poter inserire i morsetti del tester sulle linguette per misurare la tensione CA.
3. Dopo aver posizionato i cavi di misura, ricollegare l’alimentazione elettrica. Lasciare l’interruttore di
alimentazione ON/OFF in posizione OFF. La tensione deve eguagliare la tensione di linea del circuito di
alimentazione, per esempio 120 V o 240 V.
4. Se la tensione CA di alimentazione non è corretta, verificare che il sistema sia alimentato. Se esso è alimentato,
controllare che il cavo di alimentazione non sia danneggiato.
5. Se il generatore ed il cavo di alimentazione funzionano correttamente, scollegare nuovamente l’alimentazione
elettrica e ricollegare i fili.
6. Ricollegare l’alimentazione elettrica. Quindi posizionare l’interruttore di alimentazione ON/OFF su ON (I) e
misurare la tensione CA tra J1 e J2 (identificati dall’indicazione “AC” sulla scheda di potenza). Questo valore
deve essere pari alla tensione del circuito di alimentazione. Se non è così, controllare l’interruttore di
alimentazione ON/OFF.
7. Se il LED CA è ancora acceso, eseguire il test 2 per stabilire quale fra la scheda di potenza e quella di comando
sia guasta.
Nota: tutti i valori possono avere una tolleranza di ±15%.
