MANUTENZIONE
3-32
powermax30
Manuale di manutenzione
Sostituzione del filtro dell’aria e del regolatore
1. Spegnere il generatore, scollegare il cavo di alimentazione ed il tubo di alimentazione del gas.
2. Rimuovere le 2 viti dalla maniglia sulla parte superiore del generatore. Rimuovere la maniglia e sollevare il
coperchio togliendolo dal generatore.
3. Rimuovere il raccordo del gas dal retro del generatore.
4. Remove the drain hose from the hole in the bottom of the power supply’s base.
5. Scollegare i fili rosso e nero dal sensore di pressione.
6. Scollegare il tubo di alimentazione del gas dal filtro.
7. Svitare il dado che fissa il filtro dell’aria alla staffa. Allontanare la parte inferiore del filtro dell’aria dal
generatore.
8. Posizionare il nuovo filtro dell’aria sul supporto e reinserire la vite di fissaggio.
9. Far passare il tubo di scarico attraverso il foro sulla base del generatore.
10. Premere il connettore del filo nero sul pin sul lato sinistro del sensore di pressione ed il connettore del filo
rosso sul pin sul lato destro.
11. Collegare il tubo di alimentazione del gas al nuovo filtro. Se si sostituisce il tubo, tagliare il nuovo tubo della
stessa lunghezza di quello precedente.
12. Ricollegare il raccordo del gas, quindi ricollegare l’alimentazione del gas per verificare l’assenza di perdite.
13. Facendo attenzione a non pizzicare nessuno dei fili, reinserire il coperchio sul generatore, facendolo scorrere
in posizione. Assicurarsi che i bordi inferiori siano all’interno delle guide. Posizionare la maniglia sopra i fori
nella parte superiore del coperchio, quindi fissare il coperchio utilizzando le due viti.
14. Ricollegare l’alimentazione elettrica.

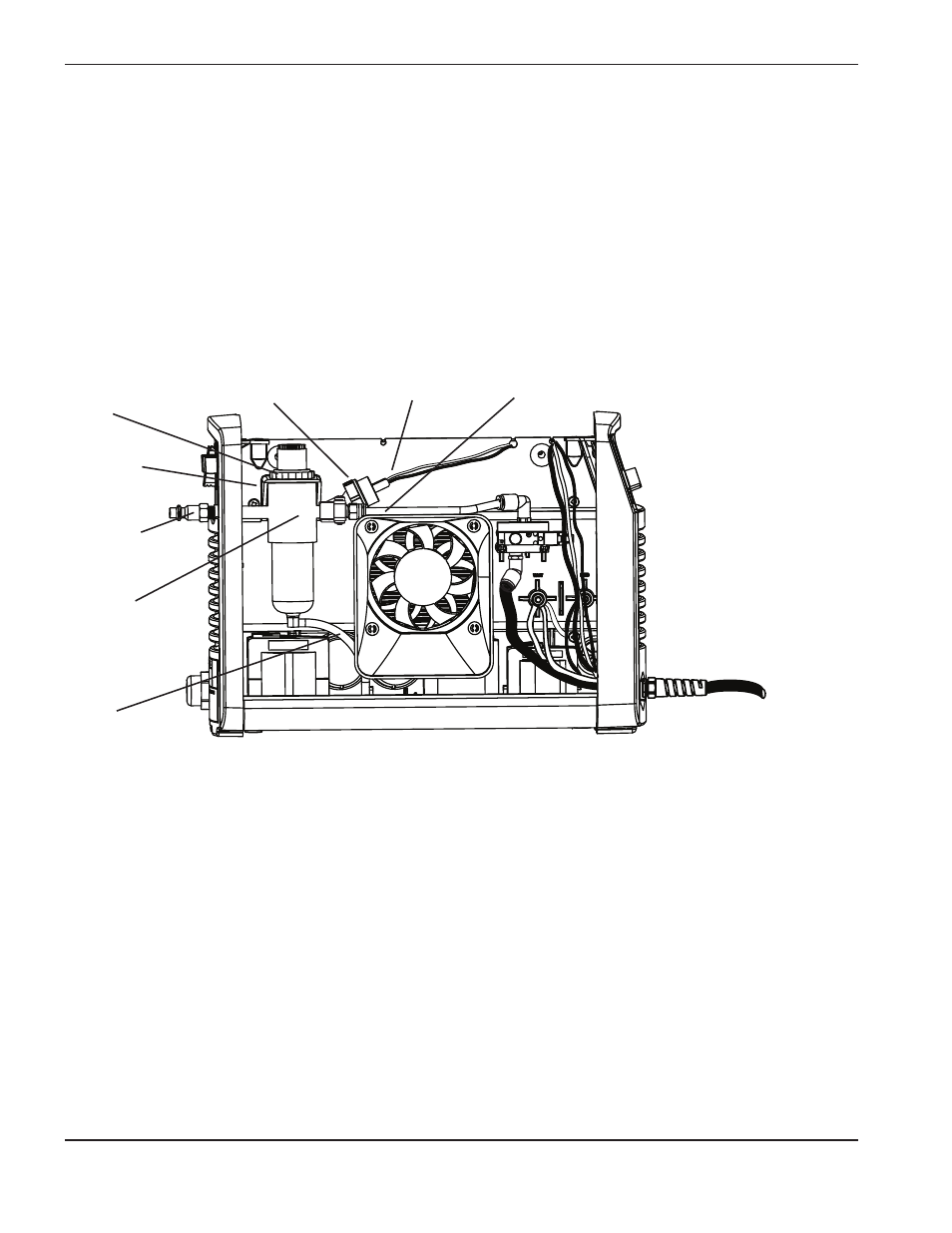

Fili rosso e nero
Tubo di scarico
Dado
Staffa
Raccordo
del gas
Filtro e
regolatore
Tubo di alimentazione del gas Sensore di pressione
