MANUTENZIONE
powermax30
Manuale di manutenzione 3-7
74,5 kΩ
3. Misurare la resistenza tra i cavi di ingresso e la massa per verificare che il circuito sia effettivamente aperto.
Nota: Con l’alimentazione scollegata e l’interruttore di alimentazione ON/OFF (S1) posizionato su OFF (O),
tutte le misure devono indicare un circuito di alimentazione aperto.
I valori delle grandezze elettriche indicati sono da intendersi ±25%.
Se non viene individuato alcun problema durante l’ispezione visiva o il controllo iniziale di resistenza, ma il
generatore continua a non funzionare correttamente, consultare la
Guida all’individuazione dei guasti.
Nota: La Guida all’individuazione dei guasti descrive le cause più probabili con le relative soluzioni. Studiare
lo schema elettrico del sistema e assicurarsi di averne compreso il funzionamento prima di intervenire
sulla macchina. Prima di acquistare un componente di ricambio importante, verificare il problema con
il Servizio di assistenza Hypertherm o con la più vicina officina autorizzata Hypertherm.
Primo controllo della resistenza
Tutti i valori di resistenza devono essere misurati con il cavo di alimentazione scollegato e con tutti i cavi interni del
generatore collegati. Eseguire la procedura di
Ispezione interna prima di proseguire in questa sezione.
• Se il valore di resistenza non è prossimo ai valori forniti in questa sezione (±25%), isolare il problema
rimuovendo i fili collegati ai punti di misura della resistenza o i componenti, fino ad individuare la causa.
• Dopo aver individuato e corretto il problema, fare riferimento al diagramma di flusso Sequenza operativa in
questa sezione per verificare che il generatore funzioni correttamente.
1. Con l’alimentazione scollegata, portare l’interruttore (S1) su ON (I).

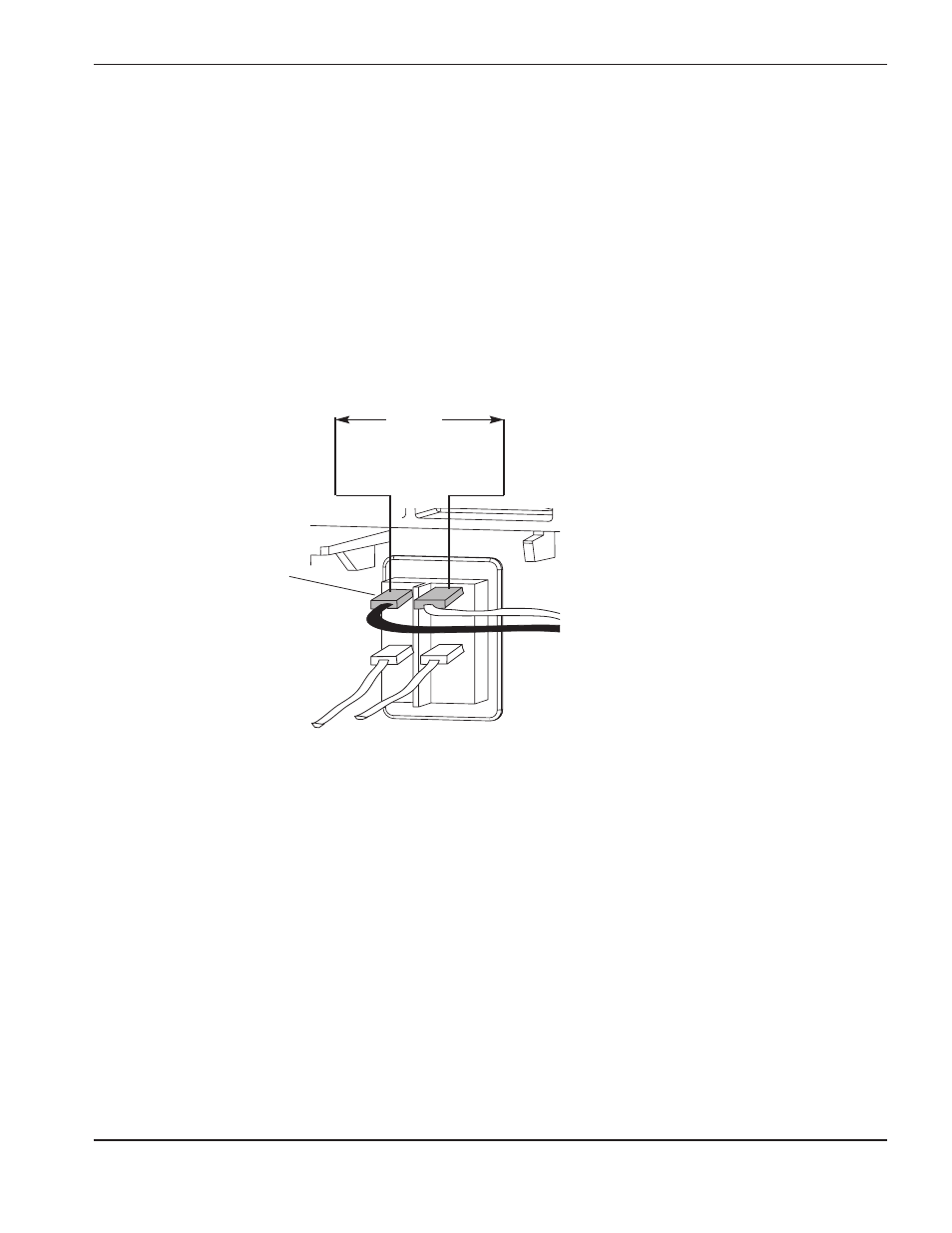

2. Misurare la resistenza tra i cavi di ingresso.
Nero (CSA), marrone (CE)
